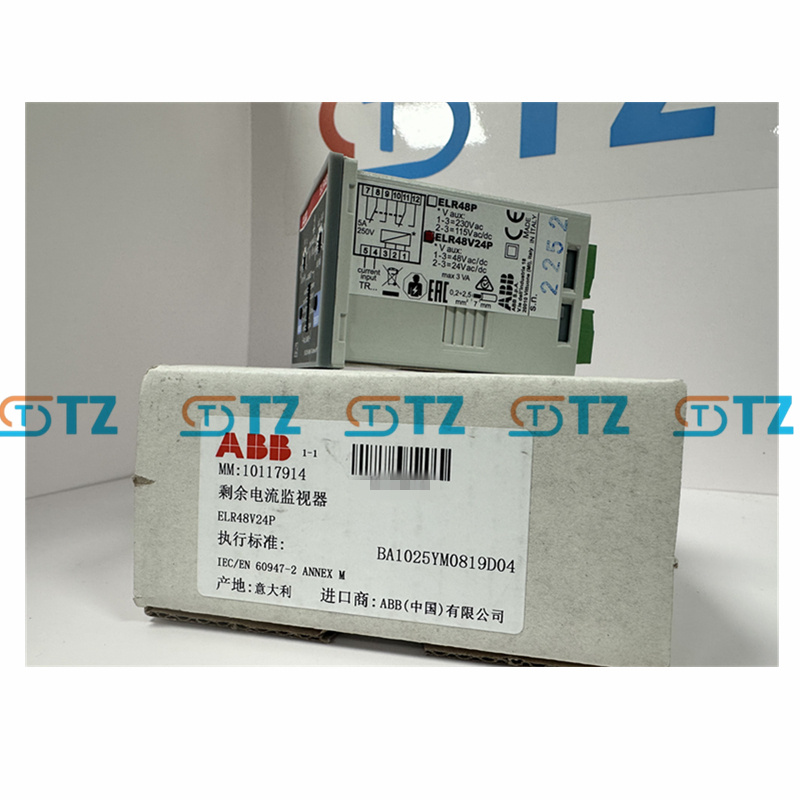

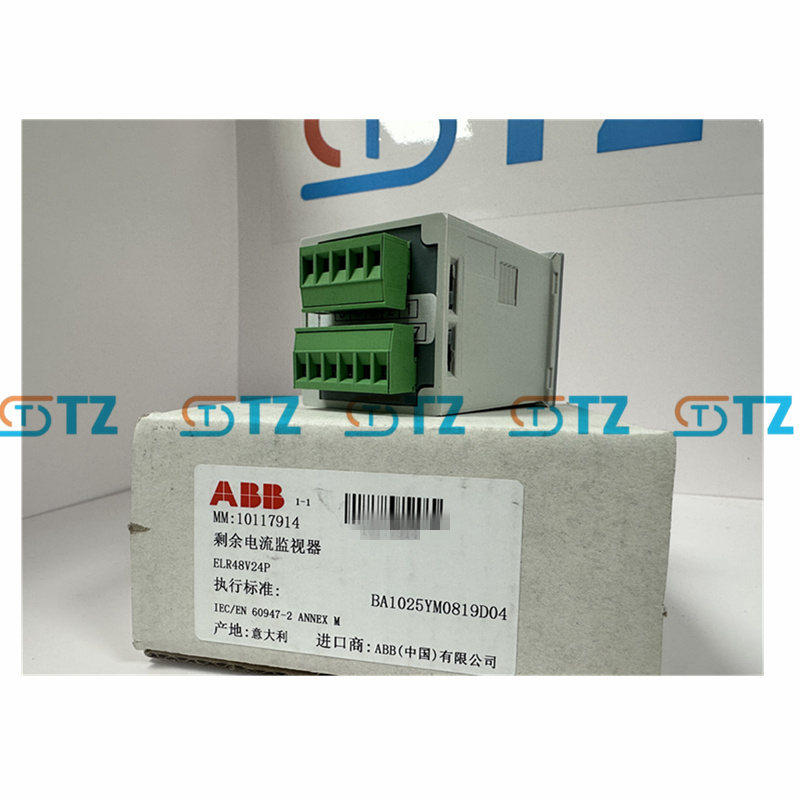

Relais électronique de courant résiduel ABB 2CSG452211R1202 ELR48V24P

Paramètres du produit

Modèle de produit: 2CSG452211R1202

Nom du produit : Relais de courant résiduel ELR48V24P

Tension de fonctionnement : 24-48 V CA/CC (± 20 %)

Fréquence : 50/60 Hz

Filtrage de fréquence : Type A

Réglage de la sensibilité (IΔn) : 0,03A à 30A

Réglage du temps de déclenchement (Δt) : 0 à 5 secondes

Nombre de contacts : 2

Capacité de contact : 5 A (250 V CA)

Consommation électrique : <7W

Plage de température de fonctionnement : -10°C à +60°C

Degré de protection : IP20

Méthode d'installation : Installation sur panneau (panneau avant) ou installation sur rail DIN

Norme : IEC/EN 60947-2 Annexe M

Fonction

Surveillance et protection contre les courants de fuite : En détectant les courants de fuite ou de défaut à la terre via des transformateurs toroïdaux externes (tels que TR2), le système de distribution d'énergie est protégé de l'influence des défauts électriques.

Le principe de détection repose sur le champ magnétique généré par le conducteur traversant le transformateur toroïdal. En conditions normales, la somme vectorielle est nulle. En cas de défaut, un vecteur non nul est généré, déclenchant la protection.

Paramètres flexibles : prend en charge le réglage minidip de la sensibilité (0,03-30 A) et du temps de déclenchement (0-5 secondes) pour répondre aux différentes exigences d'application.

Une logique de réinitialisation automatique ou manuelle peut être définie, ainsi qu'un mode Fail Safe (pour garantir une déconnexion sûre en cas de panne).

Conception conviviale : équipé de boutons de test et de réinitialisation pour des tests et un fonctionnement pratiques sur site.

Deux voyants d'état LED sont fournis pour indiquer l'état de fonctionnement du relais.

Haute compatibilité : compatible avec les transformateurs toroïdaux des séries MCB, MCCB et TR d'ABB, adaptés à une variété de systèmes de distribution basse tension.

Conformité standard : Conforme à la norme IEC/EN 60947-2 Annexe M pour garantir une réponse de protection rapide et fiable.

Scénarios d'application

Distribution d'énergie industrielle : Elle est utilisée dans les systèmes de distribution d'énergie des usines, des ateliers de fabrication, des industries chimiques ou métallurgiques pour surveiller et protéger les équipements contre les fuites ou les défauts à la terre.

Il convient aux scénarios qui nécessitent une grande fiabilité et une réponse rapide aux pannes.

Bâtiments commerciaux : Systèmes de distribution d'énergie appliqués dans les immeubles de bureaux, les centres commerciaux, les hôpitaux et autres lieux pour assurer la sécurité électrique et prévenir les incendies ou les dommages matériels causés par des fuites.

Centre de données : Surveillez les fuites d'équipements clés, protégez les serveurs et les appareils électroniques sensibles et assurez une alimentation électrique ininterrompue.

Gestion de l'énergie et maintenance : en conjonction avec le système de gestion de l'énergie, il fournit des données sur les fuites pour aider le personnel de maintenance à diagnostiquer et à éliminer rapidement les pannes, réduisant ainsi les temps d'arrêt.
