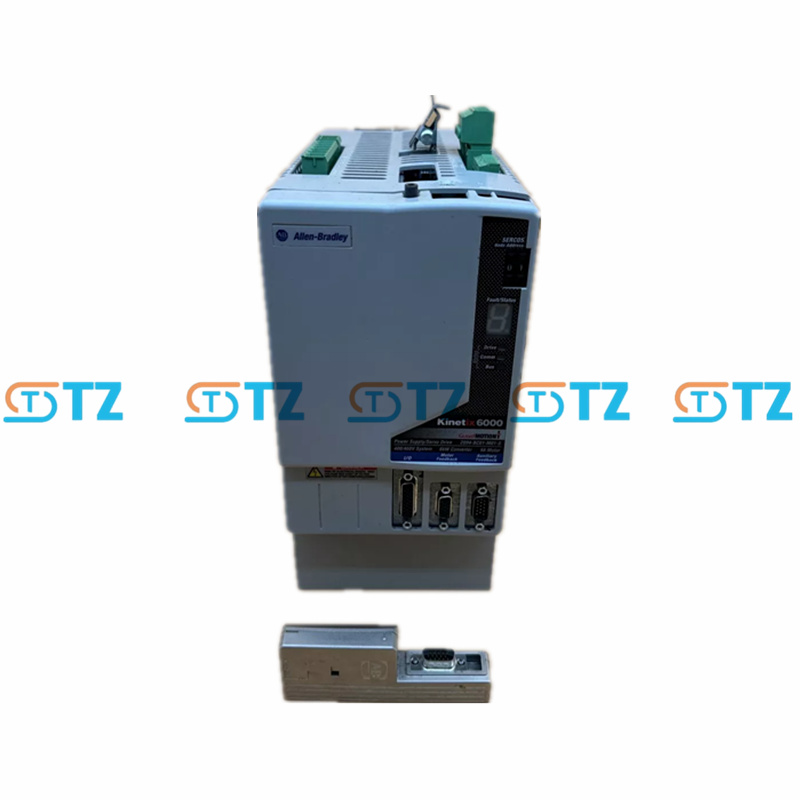

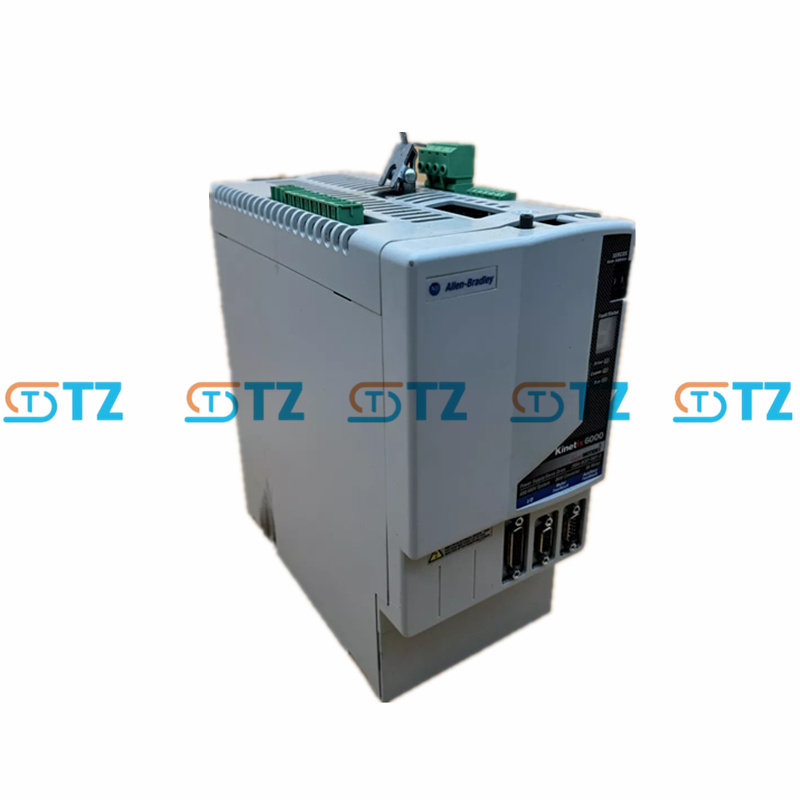

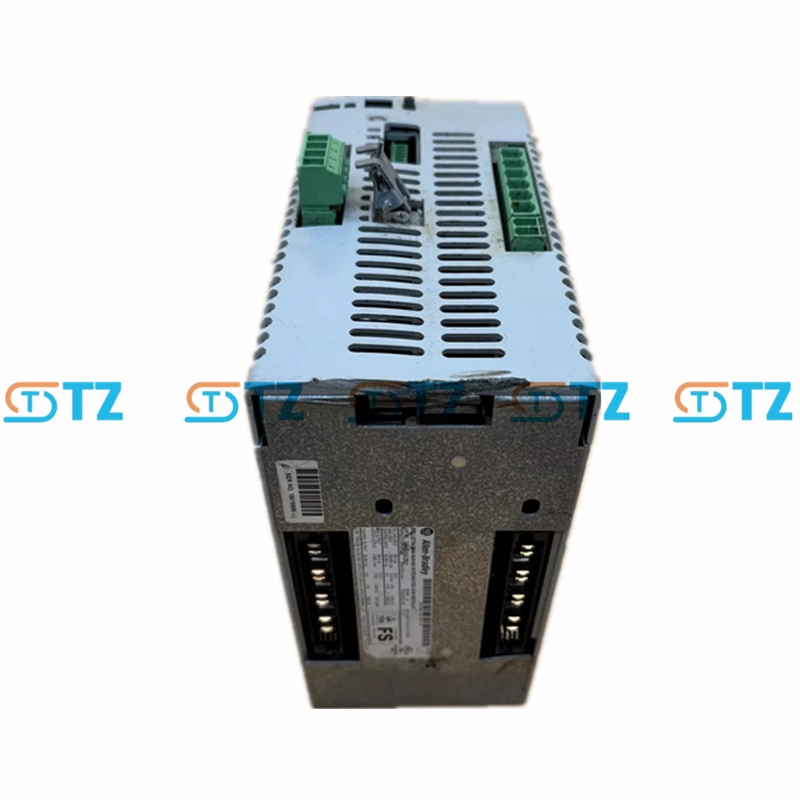

ALLAN BRADLEY 2094-BC01-M01-S Kinetix 6000 IAM

Paramètre du produit

Tension d'entrée :

Entrée du convertisseur : 324-528 V CA (rms, triphasé, 47-63 Hz)

Puissance de contrôle d'entrée : 324-528 V CA (rms, monophasé, 47-63 Hz)

Le bus public suit l'entrée DC : 458-747V DC

Puissance nominale du convertisseur : 6 kW

Courant nominal de l'onduleur : 9 A

Courant de sortie continu :

Convertisseur en bus : 10 A (efficace)

Sortie de l'onduleur : 6,1 A (rms) / 8,6 A (0-pk)

Courant de crête :

Série A : 9,2 A (rms) / 12,9 A (0-pk)

Série B/C : 12,9 A (rms) / 18,2 A (0-pk)

Puissance de sortie continue :

Convertisseur en bus : 6 kW

Sortie de l'onduleur : 3,9 kW

Efficacité:

Convertisseur: 95%

Onduleur: 97%

Bande passante :

Boucle de vitesse : 500 Hz

Boucle de courant : 1300 Hz

Fréquence de modulation de largeur d'impulsion (PWM) : 4 kHz (onduleur) / 8 kHz (convertisseur)

Capacitance: 150 µF

Absorption d'énergie de capacité : 19 joules

Shunt interne :

Puissance continue : 50 W

Puissance de crête : 5,6 kW

Résistance de shunt : 115 Ω

Dimensions: Environ 125 mm (L) × 302 mm (H) × 336 mm (P)

Poids: Environ 5,67 kg (12,5 lb)

Température de fonctionnement : 0°C à 50°C (32°F à 122°F)

Humidité relative : 5% à 95% (sans condensation)

Certification de sécurité : ISO 13849-1 PLe/SIL3

Fonctionnalité

Arrêt sécurisé du couple

Sécurité améliorée en supprimant le couple moteur pour éviter tout redémarrage accidentel, avec un relais de sécurité externe pour répondre aux normes EN954-1 Catégorie 3.

Réduisez les temps d’arrêt et augmentez la productivité.

Contrôle intégré

Fonctions de convertisseur et d'onduleur intégrées, prenant en charge la synchronisation multi-axes, offrant des performances d'accélération et de décélération fluides.

Communication haut débit via l'interface SERCOS et prise en charge des topologies en anneau ou linéaires.

Haute performance et fiabilité :Efficacité de l'onduleur de 97 %, réduisant les pertes d'énergie.

Prend en charge jusqu'à 150 % de courant de crête (programmable à 250 %) pour les exigences de charge dynamique.

Conception compacte : Conception de fente à largeur unique, installée sur des rails d'alimentation, câblage simplifié et compatibilité transparente avec d'autres modules de la série Kinetix 6000.

Aide au diagnostic : Fournit la fonction de diagnostic des pannes, en utilisant l'indicateur d'état pour localiser rapidement les problèmes et réduire le temps de maintenance.

Scénario d'application

Fabrication: Utilisé dans les petits robots, les chaînes de montage et les équipements CNC pour fournir un contrôle servo multi-axes précis.

Industrie de l'emballage : Réponse rapide et temps d'arrêt sécurisés dans les machines d'emballage et les systèmes de tri pour une productivité et une sécurité accrues.

Manutention du matériel : Utilisé dans les bandes transporteuses et les équipements logistiques pour soutenir la gestion des mouvements de charges de petite et moyenne taille.

Impression et textile : Contrôle de la tension et du mouvement synchrone dans les presses d'impression et les équipements textiles pour garantir la qualité du produit.

Transformation des aliments et des boissons : pour les équipements de remplissage et d'étiquetage répondant aux normes de sécurité et d'hygiène.
