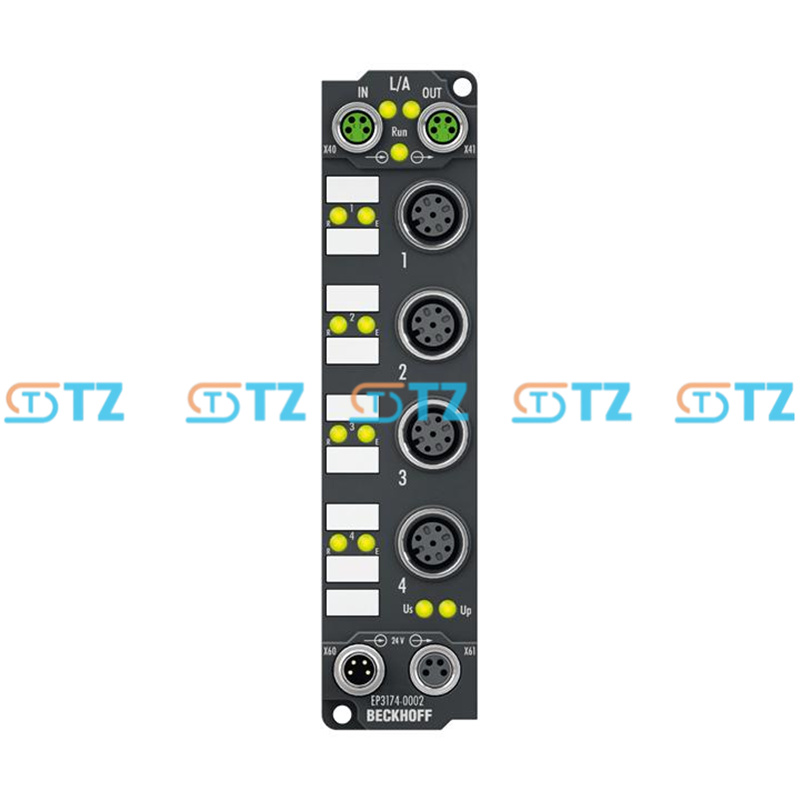

Module d'entrée analogique 4 canaux EtherCAT Box Beckhoff EP3174-0002, ±10 V / 0/4–20 mA, 16 bits, différentiel, M12

Chacun de ses quatre canaux d'entrée analogiques peut être paramétré indépendamment pour des signaux de tension ou de courant standard. Les plages de signaux prises en charge incluent : -10…+10 V, 0…10 V, 0…20 mA et 4…20 mALe module numérise les signaux d'entrée avec un Résolution 16 bits et transmet les valeurs mesurées au contrôleur de niveau supérieur via le bus de terrain EtherCAT.

Les quatre canaux sont entrées différentielles et utilisent des connecteurs M12 individuels à 5 broches. Le module prend en charge le filtrage d'entrée configurable, la mise à l'échelle du signal et la surveillance automatique des valeurs limites. Le filtre d'entrée configurable peut fonctionner jusqu'à une fréquence de coupure de 5 kHz, tandis que le temps de conversion typique est d'environ 100 µs.

Le composant EP3174-0002 est logé dans un boîtier compact. Boîtier industriel en polyamide PA6 et fournit protection IP65/IP66/IP67, ce qui le rend adapté à une installation décentralisée à proximité des capteurs et des équipements de mesure sans nécessiter l'installation d'une armoire de commande conventionnelle.

Caractéristiques principales

• 4 canaux d'entrée analogiques
• Entrées analogiques différentielles
• Canaux paramétrables individuellement
• Prend en charge les signaux de tension et de courant
• -10…+10 V
• 0…10 V
• 0…20 mA
• 4…20 mA
• Résolution 16 bits
• Environ Temps de conversion de 100 µs
• Filtre d'entrée configurable
• Fréquence de coupure du filtre d'entrée jusqu'à 5 kHz
• Surveillance automatique des limites
• Mise à l'échelle du signal
• Communication EtherCAT
• Prise en charge des horloges distribuées
• Isolation électrique de 500 V
• Connecteurs de signal M12
• Boîtier EtherCAT compact pour montage sur site
• protection IP65/IP66/IP67
• Température de fonctionnement -25…+60 °C
• Homologations/marquages ​​CE, CCC, UL, ATEX et IECEx

Champ d'application

Le modèle EP3174-0002 convient pour :

• systèmes d'automatisation industrielle
• Systèmes de contrôle à base d'automates programmables
• Automatisation des processus
• Automatisation des usines
• acquisition du signal du capteur
• Systèmes de mesure de pression, de débit et de température
• surveillance de l'émetteur analogique
• systèmes de mesure industriels
• Automatisation des machines
• Architectures d'E/S décentralisées
• Acquisition de signaux analogiques à distance
• Systèmes EtherCAT montés sur le terrain
• Instrumentation de processus

Les applications typiques incluent la connexion Émetteurs 0/4–20 mA et capteurs ±10 V / 0–10 V directement à un système de contrôle basé sur EtherCAT.

État du produit : Livraison régulière / Actuel产

Tous les articles sont neufs et authentiques, en stock chez le distributeur. Veuillez nous informer si vous avez besoin d'autres conditions : article d'occasion, déballé, reconditionné, etc.
