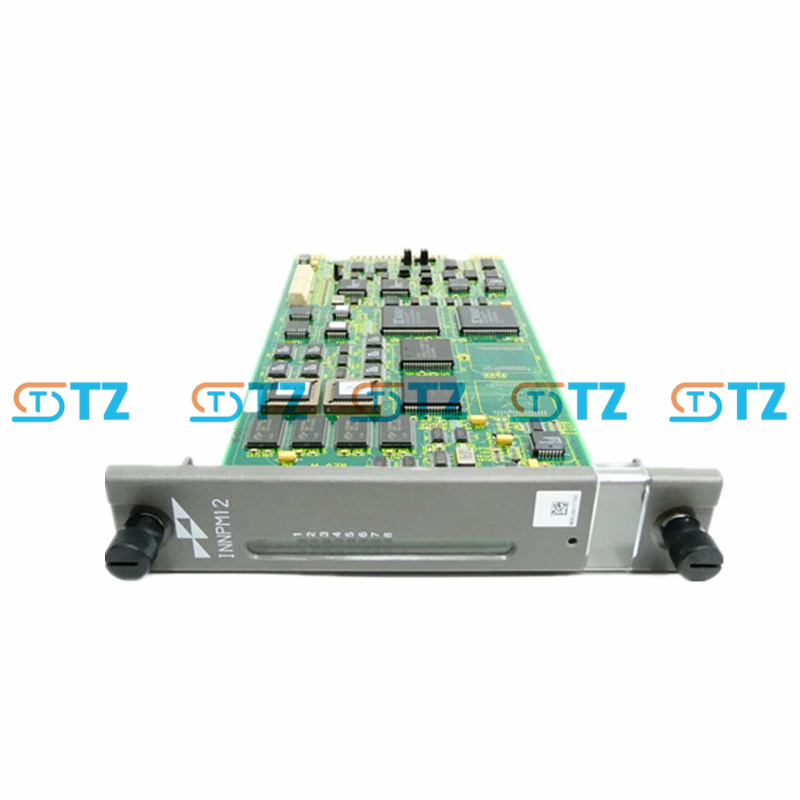

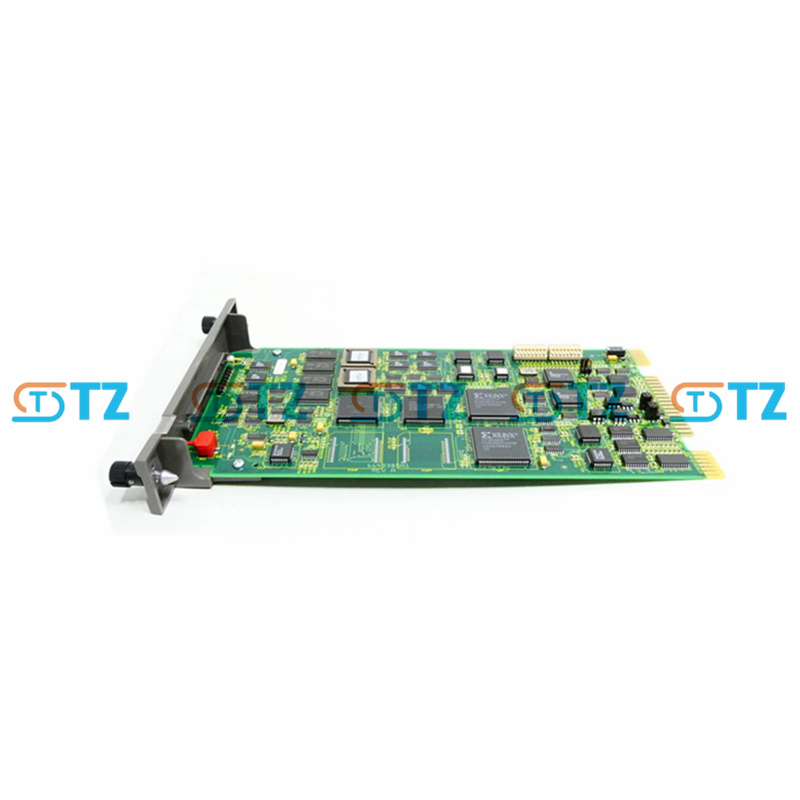

MODULE DE PROCESSEUR DE RÉSEAU ABB INNPM12

Paramètres du produit

Fabricant : ABB Bailey (origine suisse)

Modèle: INNPM12

Processeur : microprocesseur 32 bits, fréquence de fonctionnement 16 MHz, équipé d'une logique de contrôle, d'un décodeur d'adresse, d'une interface d'interruption, d'une minuterie système et d'autres circuits de support

Mémoire : ROM (mémoire morte) et SRAM (mémoire vive statique)

Interface de communication : Connecteur P1 : Connecté au bus E/S CNET

Connecteur P2 : se connecte au bus d'extension E/S et communique avec le module INNIS01

Connecteur P3 : communication entre l'interface HCU principale/de secours, prenant en charge la connexion par câble NKMP01

Liaison redondante : liaison série 1 Mbaud, utilisant un circuit émetteur-récepteur asynchrone universel double (DUART) pour gérer la transmission de données

Transmission de données : Prend en charge la transmission des données système, des informations de contrôle et de configuration, ainsi que les rapports d'anomalies ; y compris les paramètres de contrôle de processus, d'acquisition de données, d'alarme, de tendance et de journalisation

Alimentation et compatibilité : Compatible avec l'alimentation standard du système INFI 90, 100 % neuf et de qualité originale

Autres : prend en charge le téléchargement du micrologiciel, les rapports d'état et les opérations de diagnostic

Format du module : Circuit imprimé simple face (PCB)

Occupation de l'espace : Un emplacement d'unité d'installation de module standard

Fonction

Fonction passerelle : elle sert de pont entre CNET et Controlway, permettant le routage des données et la conversion de protocole

Gestion de la base de données : Stocker et maintenir la base de données HCU pour garantir la cohérence des données de contrôle

Coordination de la communication : Guider la transmission des messages entre le module Controlway et le module INNIS01, y compris les données système, les instructions de contrôle et les informations de configuration

Prise en charge de la redondance : une liaison série de 1 Mbaud entre les modules principal et de secours est réalisée via le connecteur P3, assurant un basculement et une haute disponibilité

Diagnostic et surveillance : le processeur exécute des instructions pour le diagnostic du module, le rapport d'état et la gestion des exceptions

Traitement des données : prend en charge le contrôle des processus, l'acquisition de données, le déclenchement d'alarmes, l'analyse des tendances et l'enregistrement des journaux

Gestion des interfaces : la conception multi-connecteurs (P1, P2, P3) prend en charge l'extension du bus et la communication E/S

Scénarios d'application

Contrôle des processus industriels : systèmes de contrôle distribués (DCS) utilisés dans des industries telles que la pétrochimie, la production d'énergie, les produits pharmaceutiques et le traitement de l'eau pour obtenir une surveillance en temps réel et un fonctionnement automatisé

Déploiement de systèmes redondants : dans les infrastructures critiques qui nécessitent une fiabilité élevée, telles que les centrales nucléaires ou les grandes usines de fabrication, une commutation primaire et de secours est fournie pour éviter les temps d'arrêt.

Réseau de communication de données : En tant qu'élément du système Symphony Plus, il convient à des scénarios tels que l'échange de données entre modules, la gestion des alarmes et l'analyse des tendances

Extension de l'automatisation : intégrée aux racks ABB INFI 90, prenant en charge l'accès aux appareils, la communication des messages et la gestion des autorisations, adaptée aux projets d'automatisation des processus de petite et moyenne taille

Produits Avantage :

Tous les articles sont des stocks prêts à l'emploi du distributeur, des fournitures neuves authentiques, veuillez nous informer si d'autres conditions sont nécessaires, utilisées, en boîte ouverte, remises à neuf, etc.

De nombreux produits disponibles n'attendent que vous, n'hésitez pas à demander pour obtenir une meilleure offre !!!
