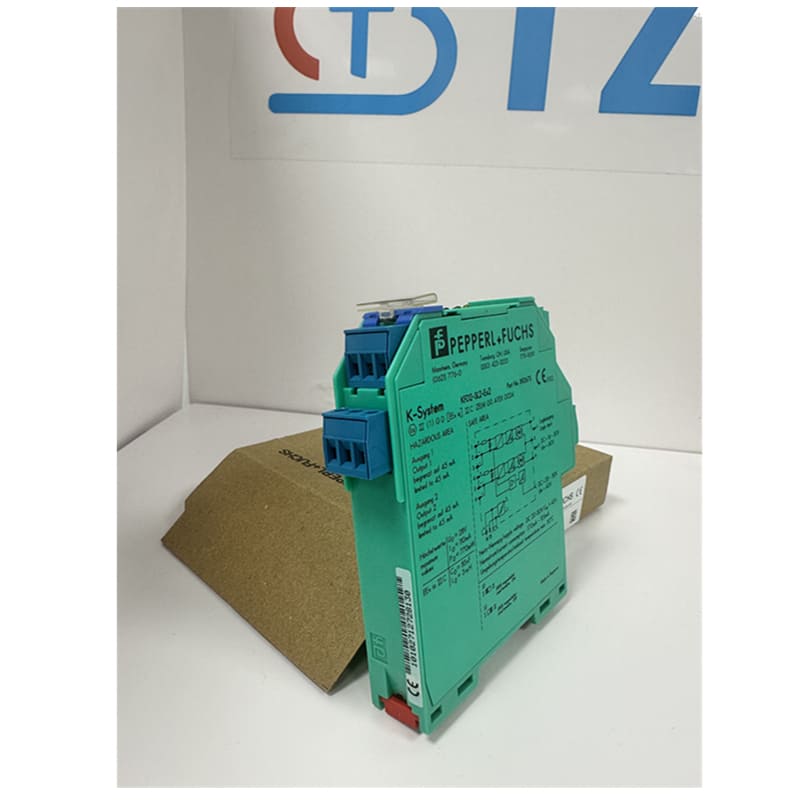

KFD2-SL2-Ex2 Pepperl Fuchs BARRIÈRE D'ISOLATION POUR PILOTE D'ÉLECTROVANNE

Paramètres du produit

Alimentation : Tension nominale 20...30 V DC (alimentée par Power Rail ou borne), dissipation de puissance ≤ 1,5 W, consommation électrique maximale ≤ 2 W, ondulation ≤ 50 µA rms.

Entrée (côté commande) : connecter les bornes 1+ et 2- ; 4+, 5-, type d'entrée entrée logique non polaire (niveau haut ≥ 10 V DC, niveau bas ≤ 2 V DC), charge ≥ 100 kΩ, temps de réponse < 10 ms.

Sortie (côté site) : connecter les bornes 7+ et 8- ; 10+, 11-, tension de sortie 11,7 V CC, courant maximal 45 mA, charge 0... 300 Ω (y compris la résistance de l'électrovanne), protection contre les surcharges, temps de réponse < 10 ms.

Indicateurs de performance : fréquence de commutation jusqu'à 10 Hz, LFD détecte les défauts de circuit ouvert/court-circuit, la LED indique l'état de défaut, haute précision, prend en charge les applications SIL 2.

Isolation et sécurité : L'entrée/sortie et l'entrée/alimentation sont isolées de manière intrinsèquement sûre (tension de crête 375 V), la sortie/alimentation est fonctionnellement isolée (50 V CA), la classe de protection est IP20, conforme à SIL 2 (IEC/EN 61508), et la compatibilité électromagnétique est conforme à la norme EN 61326-1:2013.

Certifications : CE, ATEX (II (1)G [Ex ia Ga] IIC, etc.), IECEx, cULus, paramètres d'explosion Uo = 11,7 V, Io = 45 mA, Po = 0,26 W, Um = 250 V.

Paramètres mécaniques : Dimensions 20 x 124 x 115 mm, poids environ 150 g, installé sur rail DIN 35 mm, connexion par bornes à vis, température ambiante -20... 60 °C.

Fonction

Isolez et convertissez le signal d'entrée logique non polaire de la zone de sécurité en une sortie de courant pour la zone dangereuse, qui est utilisée pour piloter une électrovanne à 2 canaux ou un voyant lumineux.

Prend en charge la détection des défauts de ligne (LFD), identifie automatiquement les circuits ouverts ou les courts-circuits et les affiche via des voyants LED pour un diagnostic de défaut pratique.

Il fournit une sortie de 11,7 V CC, jusqu'à 45 mA, et prend en charge l'intégration du système Power Rail et la sécurité fonctionnelle SIL 2.

Conception intrinsèquement sûre, réponse rapide (< 10 ms), équipé d'une LED verte (alimentation normale) et d'une LED rouge (défaut).

Facile à installer et à entretenir, compatible avec les rails DIN et adapté à la transmission isolée des signaux de commutation.

Scénarios d'application

Le KFD2-SL2-Ex2 est largement utilisé en automatisation de procédés dans des secteurs tels que la pétrochimie, la pharmacie, l'exploitation minière et le raffinage du pétrole. Il est adapté aux zones à risque d'explosion (Zone 0/1/2 ou Div. 1/2). Il permet de contrôler des électrovannes, des actionneurs pneumatiques ou des voyants lumineux en zones dangereuses, garantissant ainsi une transmission fiable des signaux logiques par les systèmes de contrôle-commande en zones sûres (comme les PLC ou les DCS), tout en prenant en charge la détection des défauts et les applications de sécurité SIL 2. Conforme aux certifications ATEX, IECEx et cULus, cet équipement est adapté aux systèmes de procédés industriels exigeant une sécurité élevée et un contrôle précis.
