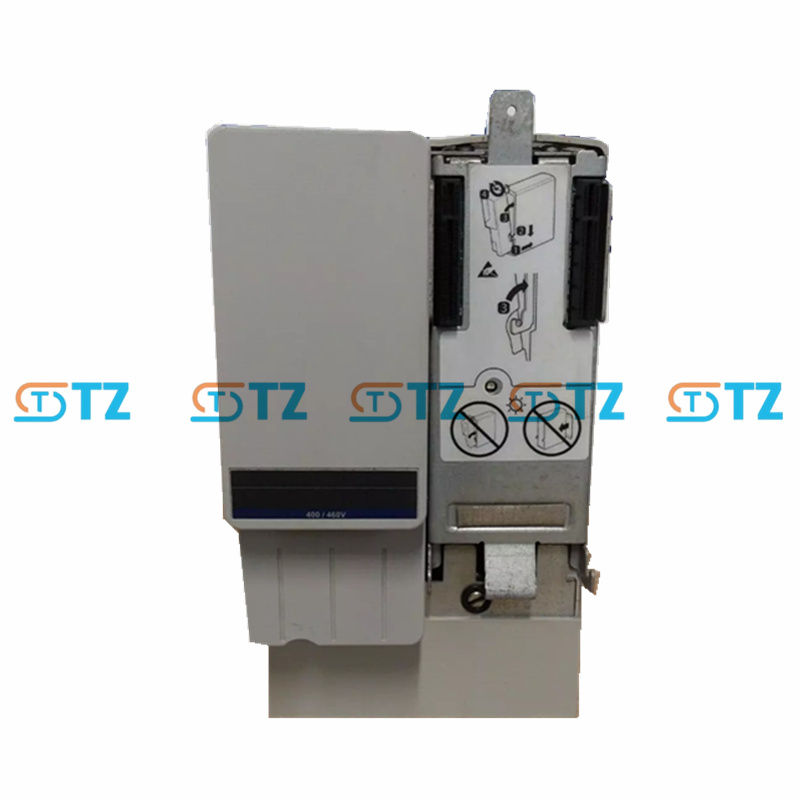

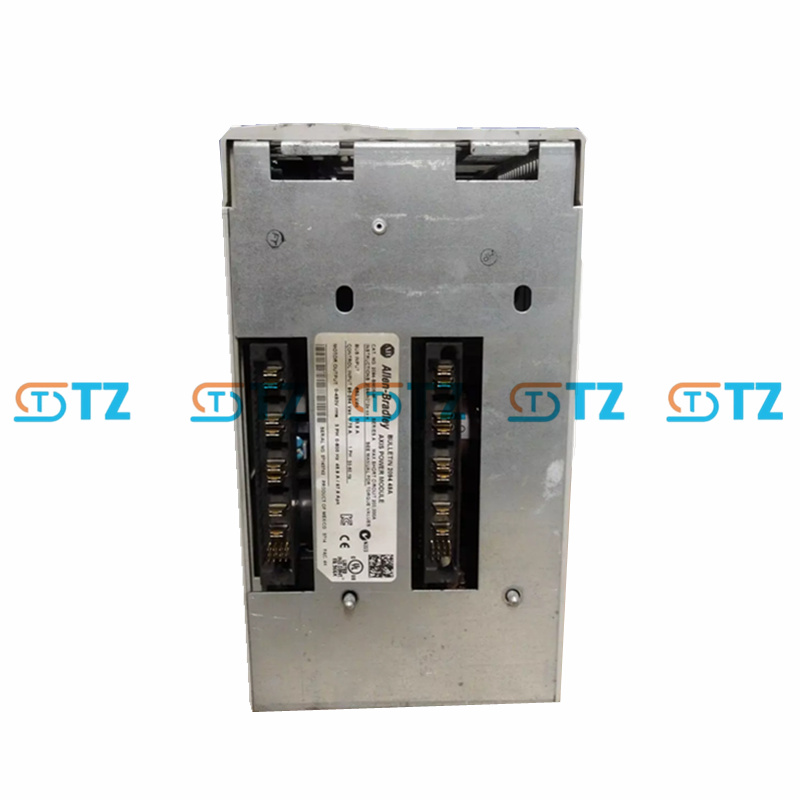

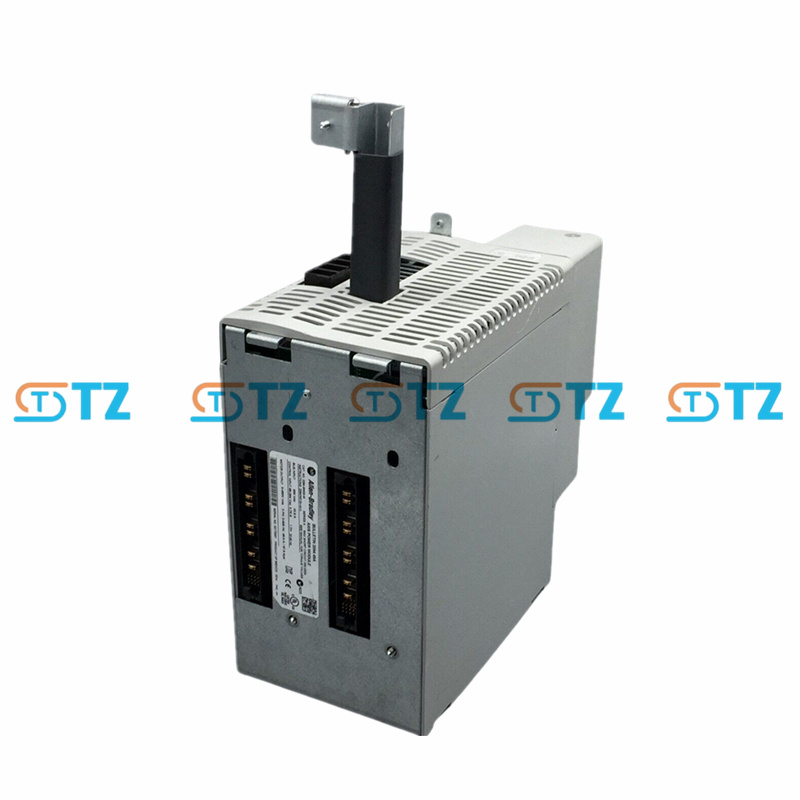

MODULE D'AXE KINETIX 6200/6500 ALLAN BRADLEY 2094-BM05-M

Paramètre du produit

Tension d'entrée : 400/480 V CA (triphasé, plage 324-528 V rms)

Courant nominal de l'onduleur : 35 A

Courant de sortie continu :

Courant continu (rms) : 24,6 A

Courant continu (0-pk) : 34,8 A

Courant de crête : 49,2 A (rms) / 69,6 A (0-pk)

Puissance de sortie continue : 19 kW

Efficacité: 98%

Courant nominal de court-circuit : 200 000 A (rms) symétrique

Shunt intégré :

Puissance continue : 50 W

Puissance de crête : 5,6 kW

Résistance de shunt : 115 Ω

Shunt sur la tension : 805 VCC

Tension de dérivation : 765 VCC

Capacitance: 705 µF

Absorption d'énergie de capacité : 90 joules

Bande passante :

Boucle de vitesse : 500 Hz

Boucle de courant : 1300 Hz

Fréquence de modulation de largeur d'impulsion (PWM) : 4 kHz

Température de fonctionnement : 0°C à 50°C (32°F à 122°F)

Humidité relative : 5% à 95% (sans condensation)

Altitude:

1 000 m (3 281 pi) sans opération de déclassement

Une réduction de puissance est requise à 3 000 m (9 843 pi)

Plage de vibrations : 5-55 Hz, déplacement de 0,35 mm ; 55-500 Hz, accélération maximale de 2,0 g

Indice d'impact : 15 g, impulsion semi-sinusoïdale de 11 ms

Fonctionnalité

Contrôle de mouvement efficace : Prend en charge le fonctionnement synchrone multi-axes, offrant des performances d'accélération et de décélération fluides pour les exigences de mouvement dynamique élevées.

Le codeur absolu multitour intégré garantit un maintien précis de la position après une panne de courant.

Amélioration du courant de crête : Prend en charge jusqu'à 200 % de courant continu de l'onduleur (configurable par programmation) pour les applications nécessitant une accélération et une décélération rapides.

Haute performance et fiabilité :Conception efficace à 98 % avec perte d'énergie réduite.

Protection contre les courts-circuits de 200 000 A pour garantir la stabilité du système dans des conditions extrêmes.

Conception modulaire : La conception à double fente large simplifie l'installation et le câblage, réduit les besoins en espace de l'armoire de commande et est parfaitement compatible avec les modules d'entraînement intégrés (IAM) des séries Kinetix 6200/6500.

Diagnostic : Fournit des capacités de diagnostic de panne améliorées pour localiser rapidement les problèmes et réduire les temps d'arrêt grâce à l'affichage de messages d'erreur.

Scénario d'application

Fabrication: Utilisé dans les systèmes robotisés robustes, les équipements d'usinage CNC et les lignes de production automatisées pour fournir des servomoteurs haute puissance et un contrôle coordonné multi-axes.

Industrie de l'emballage : Réponse rapide et fonctionnement stable dans les machines d'emballage à grande vitesse et les équipements de tri pour améliorer l'efficacité de la production.

Manutention du matériel : Utilisé dans les bandes transporteuses robustes, les empileurs et les systèmes de stockage automatisés pour prendre en charge des trajectoires de mouvement complexes et une gestion de charge élevée.

Impression et textile : Le contrôle de la tension et le mouvement synchrone des presses d'impression et des équipements textiles garantissent une qualité de produit constante.

Industrie automobile : Utilisé dans les chaînes d'assemblage de pièces automobiles et les équipements de test pour fournir une fiabilité élevée et un support de performances dynamiques.
