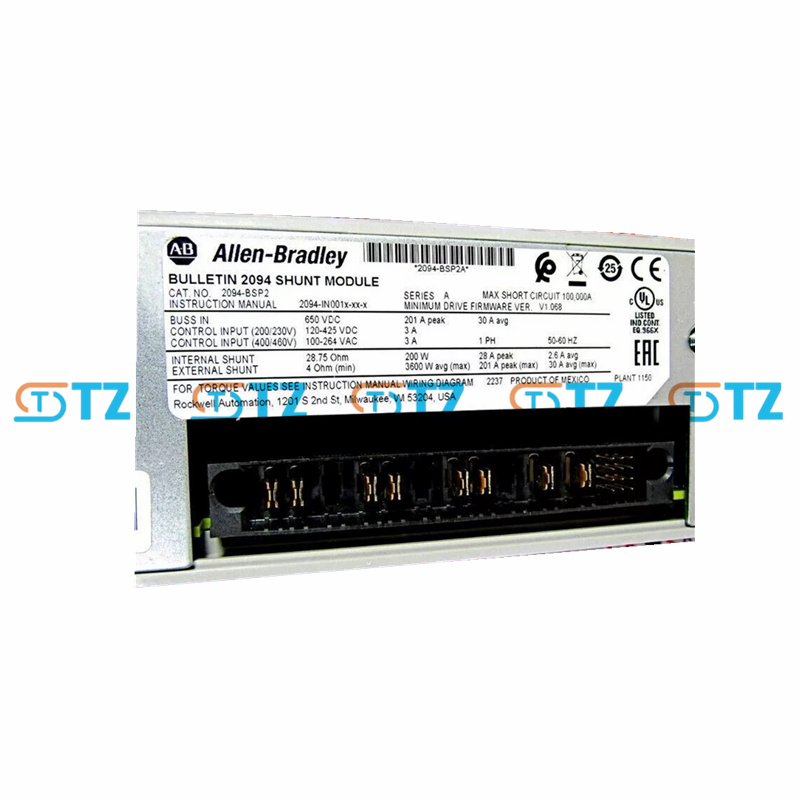

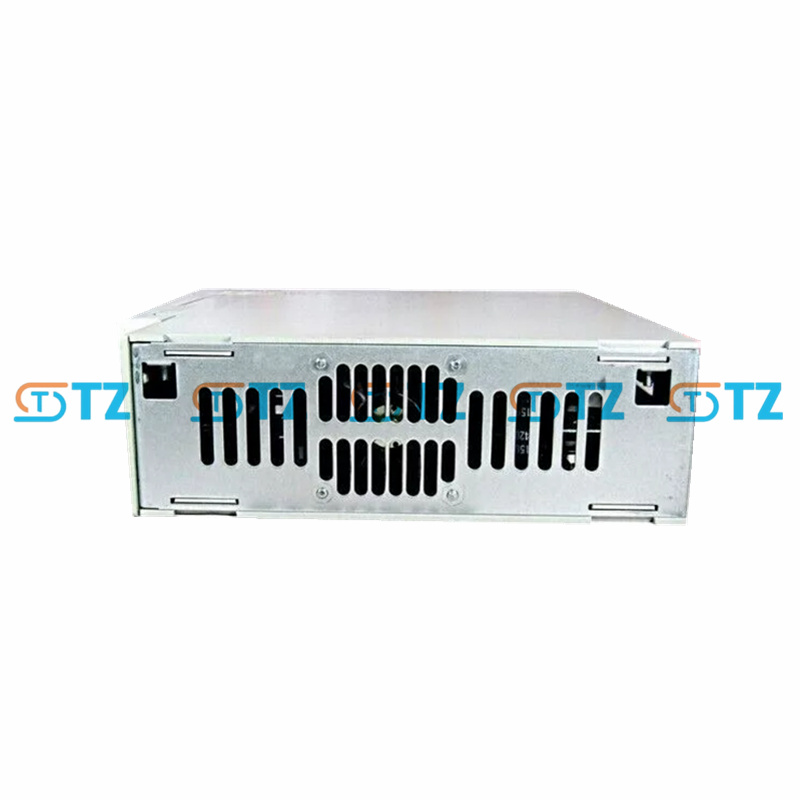

MODULE DE DÉRIVATION ALLAN BRADLEY 2094-BSP2 KINETIX 6000/6200/6500

Paramètre du produit

Tension d'entrée du bus : 650 VCC

Plage de tension d'entrée : 230/460 V CA (compatible avec les pilotes 200 V et 400 V)

Puissance de dérivation continue : 200 W

Puissance de crête :

230 V CA : 5,7 kW

460 V CA : 22,5 kW

Courant de crête :

230 V CA : 14 A

460 V CA : 28 A

Résistance de shunt : 28,5Ω (résistance interne)

Capacitance: 470 µF

Courant nominal de court-circuit : 200 000 A (rms) symétrique

Taille:

Hauteur: 287 mm (11,3 pouces)

Largeur: 70 mm (2,76 pouces)

Profondeur: 263 mm (10,3 pouces)

Poids: Environ 3,5 kg

Température de fonctionnement : 0°C à 50°C (32°F à 122°F)

Humidité relative : 5% à 95% (sans condensation)

Altitude:

1 000 m (3 281 pi) sans opération de déclassement

Une réduction de puissance est requise à 3 000 m (9 843 pi)

Plage de vibrations : 5-55 Hz, déplacement de 0,35 mm ; 55-500 Hz, accélération maximale de 2,0 g

Indice d'impact : 15 g, impulsion semi-sinusoïdale de 11 ms

Classe de protection : IP20 (doit être installé dans l'armoire de commande)

Fonctionnalité

Gestion de l'énergie : Absorbe l'excès d'énergie dans le processus de régénération du système servo pour éviter les surtensions du bus et améliorer la stabilité du système.

Capacité de shunt élevée : Fournit une puissance continue de 200 W et jusqu'à 22,5 kW de puissance de crête pour les applications à charge dynamique élevée.

Surveillance de l'état : Équipé d'un indicateur LED pour afficher le défaut de shunt, le défaut de surchauffe et l'état du bus pour un diagnostic rapide.

Connexion flexible : Prise en charge des résistances shunt externes (via un connecteur Phoenix à 3 broches) et des commutateurs thermiques externes (via un connecteur Phoenix à 2 broches) pour une adaptabilité accrue du système.

Conception modulaire : Se monte sur le rail d'alimentation Kinetix et s'intègre parfaitement aux modules IAM et AM pour simplifier le câblage et la maintenance.

Scénario d'application

Fabrication: Absorber l'énergie régénératrice et protéger les servomoteurs dans les systèmes robotiques et les machines CNC.

Manutention du matériel : Utilisé dans des scénarios de charge hautement dynamiques pour les bandes transporteuses et les empileurs afin de garantir un fonctionnement stable du système.

Industrie de l'emballage : Gérez l’énergie générée par les démarrages et les arrêts fréquents des machines d’emballage à grande vitesse pour améliorer la durée de vie des équipements.

Impression et textile : Soutenir le bon fonctionnement des presses d'impression et des équipements textiles pour éviter les pannes de surtension.

Industrie automobile : Utilisé dans les équipements d'emboutissage et les lignes d'assemblage pour les besoins de régénération de puissance élevée.
