Danfoss VLT® AutomationDrive FC 302

Guide de référence rapide Danfoss VLT® AutomationDrive FC 302

## 1. Identification du produit et utilisations principales

Le **FC 302** est un variateur de fréquence (VFD) haut de gamme et performant, conçu pour les applications industrielles avancées nécessitant un contrôle de couple élevé, une précision de vitesse et un fonctionnement synchrone.

Applications principales

* **Machines à couple élevé :** Grues, palans, treuils et ascenseurs (avec commande de frein mécanique intégrée).

* **Manutention de précision :** Convoyeurs, systèmes de positionnement et lignes d'emballage.

* **Automatisation des processus à grande échelle :** Extrudeuses, mélangeurs, centrifugeuses et enrouleuses.

* **Environnements critiques pour la sécurité :** Équipé en standard du **Safe Torque Off (STO)** (SIL 2 / PL d, pouvant être mis à niveau vers SIL 3 / PL e).

Principale différence par rapport à FC 301

Bien que les deux appartiennent à la série FC 300, le **FC 302** est le modèle robuste doté d'un contrôle vectoriel de flux (avec option de retour d'encodeur), d'une capacité de moteur à aimant permanent, d'une fonctionnalité de sécurité STO intégrée et de capacités d'extension d'entrée/sortie étendues.

---

## 2. Disposition du terminal de contrôle principal

Le FC 302 est doté d'un bornier amovible et hautement configurable, regroupé en matrices de sécurité, numériques et analogiques :

* **Borne 37 :** Entrée **arrêt de sécurité du couple (STO)**. Doit être alimentée en +24 V CC pour permettre le fonctionnement du variateur.

* **Bornes 12 et 13 :** Alimentation en tension continue de +24 V pour les entrées numériques.

* **Terminal 18 :** Entrée numérique (Par défaut : `[8]` Début).

* **Terminal 19 :** Entrée numérique (Par défaut : `[10]` Inversion).

* **Terminal 27 :** Entrée numérique (Par défaut : `[2]` Coast Inverse / Réinitialisation externe).

* **Terminal 29 :** Entrée ou sortie numérique (par défaut : `[14]` Jog).

* **Terminal 32 et 33 :** Entrées numériques (configurables pour les entrées d'impulsions à haute vitesse/pistes d'encodeur).

* **Borne 50 :** Alimentation du potentiomètre +10 V CC.

* **Bornière 53 :** Entrée analogique 1 (Tension 0 ~ 10 V ou Courant 0/4 ~ 20 mA configuré via le commutateur A53).

* **Bornière 54 :** Entrée analogique 2 (Tension 0 ~ 10 V ou Courant 0/4 ~ 20 mA configuré via le commutateur A54).

* **Terminal 68 (+) & 69 (-):** Communication série RS-485 (Protocole FC / Modbus RTU).

---

## 3. Paramètres essentiels de mise en service

Avant de démarrer le moteur, saisissez les données de la plaque signalétique et exécutez l'adaptation automatique du moteur (AMA) :

| Paramètre | Nom du paramètre | Configuration/utilisation typique

|| :---: | :--- | :---

|| **0-01** | Langue | Sélectionnez la langue d'affichage préférée

|| **1-00** | Mode de configuration | `[0]` Vitesse en boucle ouverte (standard) ou `[1]` Vitesse en boucle fermée (encodeur)

|| **1-10** | Construction des moteurs | `[0]` Asynchrone (à induction) ou `[1]` PM (moteur à aimant permanent)

|| **1-20** | Puissance du moteur | Puissance nominale d'entrée indiquée sur la plaque signalétique (kW ou ch)

|| **1-22** | Tension du moteur | Tension d'entrée nominale (ex. : 400 V)

|| **1-23** | Fréquence du moteur | Fréquence d'entrée nominale (50 Hz / 60 Hz)

|| **1-24** | Courant moteur | Courant nominal exact en entrée ($A$)

|| **1-25** | Vitesse nominale du moteur | Saisir le régime de base (tr/min) indiqué sur la plaque signalétique

|| **1-29** | Adaptation automatique du moteur | Réglez sur `[1]`. Activez l'AMA complète, puis appuyez sur **Main sur** pour régler.

|| **3-41** | Rampe 1 Temps de montée en régime | Temps d'accélération de 0 tr/min à la vitesse de base (secondes)

|| **3-42** | Rampe 1 | Temps de décélération | Temps nécessaire pour décélérer de la vitesse de base à 0 tr/min (secondes)

|| **5-10** | Terminal 18 Entrée numérique | Réglé sur `[8]` Démarrage

|---

## 4. Dimensions et poids physiques (tailles de cadre A à F)

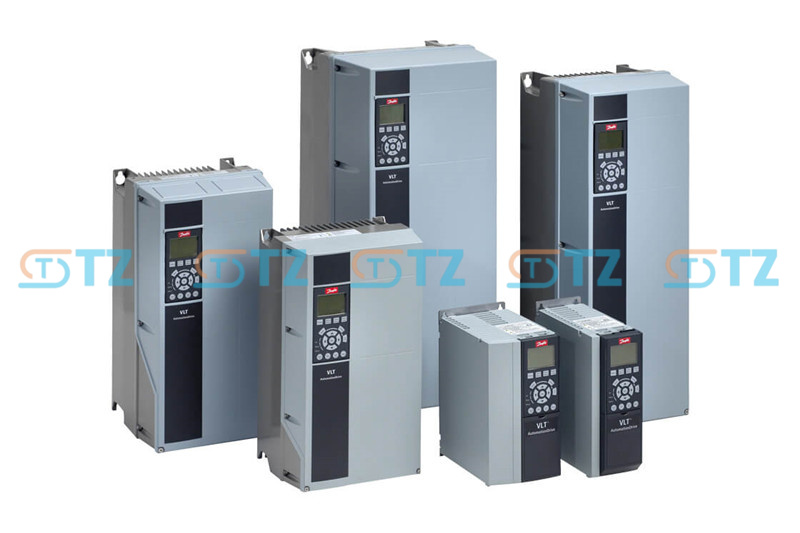

La gamme FC 302 s'étend des armoires murales compactes (cadres A) aux imposantes armoires sur pied (cadres F). Vous trouverez ci-dessous les dimensions des configurations standard IP20/IP21 (NEMA 1) jusqu'à 75 kW.

Tableau de référence des boîtiers (0,25 - 75 kW)

| Dimensions du cadre | Plage de puissance (environ à 400 V) | Hauteur (H) | Largeur (L) | Profondeur (P) | Poids maximal

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | 0,25 - 1,5 kW (IP20) | 200 mm | 75 mm | 205 mm | 2,7 kg

|| **A2** | 0,25 - 4,0 kW (IP20/21) | 268 mm | 90 mm | 205 mm | 4,9 kg

|| **A3** | 5,5 - 7,5 kW (IP20/21) | 268 mm | 130 mm | 205 mm | 6,6 kg

|| **A5** | 0,25 - 7,5 kW (IP55/66) | 420 mm | 242 mm | 200 mm | 14,2 kg

|| **B1** | 11 à 18,5 kW (IP21/55) | 480 mm | 242 mm | 260 mm | 23,0 kg

B2 | 22 à 30 kW (IP21/55) | 650 mm | 242 mm | 260 mm | 27,0 kg

|| **B3** | 11 à 18,5 kW (IP20) | 399 mm | 165 mm | 249 mm | 12,0 kg

|| **B4** | 22 à 30 kW (IP20) | 520 mm | 230 mm | 242 mm | 23,5 kg

|| **C1** | 37 à 55 kW (IP21/55) | 684 mm | 308 mm | 310 mm | 45,0 kg

|| **C2** | 75 kW (IP21/55) | 770 mm | 370 mm | 330 mm | 65,0 kg

|| **C3** | 37 à 55 kW (IP20) | 550 mm | 308 mm | 333 mm | 35,0 kg

|| **C4** | 75 kW (IP20) | 660 mm | 370 mm | 333 mm | 50,0 kg

|*Remarque : Les dimensions correspondent aux modules standard de type livre. Les puissances nominales plus élevées (de 90 kW à 1 MW) utilisent des boîtiers **D, E et F** plus grands.*

Règles de dégagement de montage

* **Côte à côte :** Les cadres de tailles **A, B et C** peuvent être montés côte à côte sans aucun espace requis entre eux.

* **Ventilation d'air supérieure/inférieure :** * Cadres **A1, A2, A3, B3, B4, C3, C4** : Nécessite un dégagement minimum de **100 mm** au-dessus et en dessous.

* Cadres **B1, B2, C1, C2** : Nécessite un dégagement minimum de **200 mm** au-dessus et en dessous.
