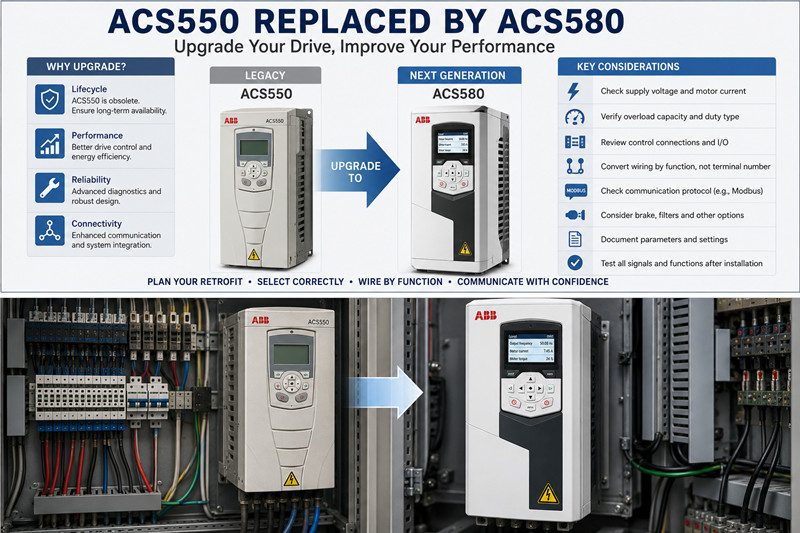

Guide d'obsolescence et de remplacement de l'ABB ACS550

Stratégie de migration complète vers ACS580 : dimensionnement, câblage E/S, mise à niveau Modbus et principaux pièges

Le ABB ACS550 était autrefois l'un des variateurs de fréquence (VFD) à usage général les plus répandus dans l'industrie mondiale, alimentant des ventilateurs, des pompes centrifuges, des convoyeurs à bande, des agitateurs, des compresseurs d'air et des machines standard dans pratiquement tous les secteurs.

À mesure que le cycle de vie des équipements évolue, les responsables d'usine et les ingénieurs de maintenance électrique sont confrontés à un dilemme crucial : l'ancien système ACS550 arrivant en fin de vie, est-il encore possible de se procurer des unités de remplacement ? Quelle est la série de remplacement officielle et peut-on simplement installer un système de même puissance (en kilowatts) ?

Selon la feuille de route officielle des produits d'ABB, le successeur direct de l'ACS550 est le ACS580 Variateur à usage général. Toutefois, affirmer que « l'ACS550 remplace l'ACS580 » n'est vrai qu'au niveau de la gamme de produits. Cela ne signifie PAS qu'un remplacement à l'identique est possible en se basant uniquement sur la puissance du moteur (kW / CV).

1. Le modèle ABB ACS550 a-t-il été officiellement abandonné ?

Selon la déclaration officielle d'ABB sur le cycle de vie des produits ACS550, ACH550 et ACQ550, les familles ACS550, ACH550 et ACQ550 sont officiellement entrées dans la phase de cycle de vie obsolète le 1er janvier 2025.

Dans ce communiqué, ABB indique que la production standard et les ventes régulières sont interrompues sur les marchés européens, asiatiques, du Moyen-Orient, africains et américains. Pour connaître la disponibilité des produits restants sur certains marchés locaux, veuillez contacter directement les entités ABB locales. ABB recommande vivement la migration des parcs installés vers les variateurs de nouvelle génération.

Le passage à la phase d'obsolescence ne signifie pas la disparition immédiate de tous les ACS550 existants. Sur le marché industriel, il est toujours possible de s'en procurer auprès de différents fournisseurs :

· Inventaire hérité du distributeur ;

· Stock de pièces détachées d'origine ;

· Équipement remis à neuf, réparé ou retiré du service ;

· Stocks excédentaires provenant de circuits régionaux non épuisés.

Cependant, le recours à des stocks anciens de plus en plus limités pour les opérations critiques expose les usines à une flambée des prix des composants, à des délais de livraison imprévisibles, aux risques de contrefaçon et à l'impossibilité éventuelle de réapprovisionnement. Par conséquent, les usines exploitant des unités ACS550 doivent élaborer immédiatement des plans de migration structurés plutôt que d'attendre une panne d'urgence.

2. Familles successeurs : quel modèle choisir ?

ABB a publié des guides de remplacement et de migration dédiés pour aider les utilisateurs à évaluer les capacités, les méthodes de montage, les dimensions, les paramètres électriques, les bornes de commande et les groupes de paramètres entre les séries 550 et 580.

3. Pourquoi un échange direct (1 pour 1) basé uniquement sur la puissance en kilowatts est impossible

Une erreur fréquente lors des mises à niveau sur site consiste à supposer qu'un variateur de fréquence ACS550 de 15 kW peut être automatiquement remplacé par n'importe quel ACS580 de 15 kW. La puissance du moteur n'est qu'une référence nominale. Les véritables critères techniques de choix d'un variateur de fréquence sont :

· Tension d'alimentation secteur et tolérance ;

· courant nominal du moteur (In) ;

· Capacité de courant de surcharge continue et maximale du variateur de fréquence ;

· Profil de charge (Couple variable vs. Couple constant / Usage intensif) ;

· Réduction de puissance en fonction de la température ambiante et de l'altitude d'installation ;

· Méthode de commande du moteur (scalaire vs. vectoriel) ;

· exigences relatives au réseau de communication ;

· exigences de freinage dynamique (hachoir de freinage et résistance) ;

· Indice de protection IP du boîtier et encombrement mécanique.

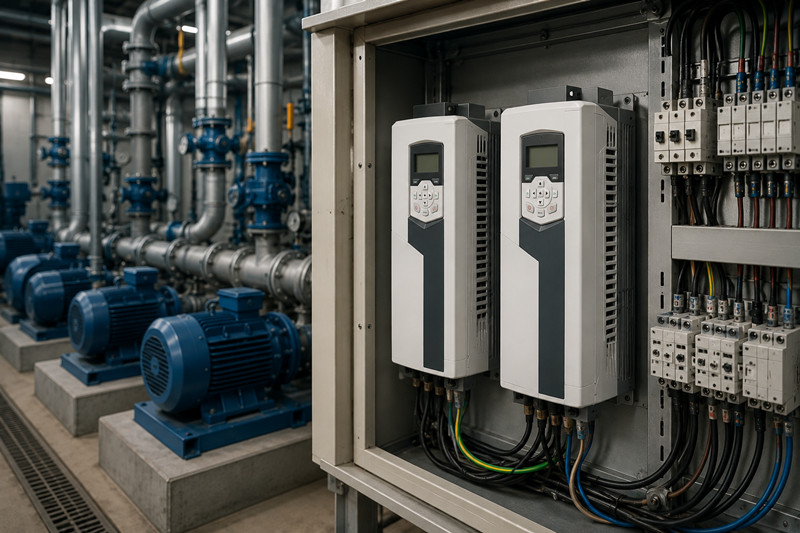

A. Ventilateurs et pompes centrifuges (usage léger / usage normal)

Les ventilateurs et les pompes centrifuges présentent des profils de charge à couple variable quadratique (T ∝ n²), caractérisés par un faible couple de démarrage et des demandes de surcharge modérées à court terme. Une fois le courant moteur, le cycle de service continu et les conditions ambiantes vérifiés, l'ACS580 peut généralement être sélectionné en fonction de son mode de fonctionnement (service léger ou service normal).

B. Convoyeurs, mélangeurs et charges lourdes

Les convoyeurs, les mélangeurs lourds, les extrudeuses, les pompes volumétriques et les mécanismes de levage nécessitent un couple de démarrage élevé et supportent des chocs importants. Pour ces applications, le dimensionnement doit tenir compte des facteurs suivants :

· Courant de fonctionnement réel sous charge mécanique maximale ;

· Courant de démarrage/courant d'appel maximal pendant l'accélération ;

· Fréquence du cycle de service de démarrage/arrêt ;

· Risque de blocage du rotor ;

· Capacité de couple continu à basse fréquence.

Pour ce type d'équipement, l'ACS580 doit être sélectionné en fonction de sa capacité de puissance élevée (IHd), ce qui peut nécessiter de choisir une taille supérieure d'un niveau de puissance complet.

4. Collecte obligatoire de données avant la suppression de l'ACS550

Avant de démonter l'ancien ACS550, constituez un enregistrement d'archive complet de l'installation existante.

1. Enregistrement photographique clair de la plaque signalétique du lecteur

Relevez la référence matérielle complète : la chaîne de référence complète (par exemple, ACS550-01-038A-4), la plage de tension d’alimentation, le courant de sortie nominal, le numéro de série, l’indice de protection IP, les codes d’option (+E200, +K454, etc.) et l’étiquette de l’unité de commande. Une étiquette portant uniquement la mention « ACS550 15 kW » est insuffisante pour un remplacement technique précis.

2. Vérification de la plaque signalétique du moteur

Enregistrement : Puissance nominale (kW/HP), Tension nominale (V), Courant nominal (A), Fréquence (Hz), Vitesse de rotation synchrone/nominale, Facteur de puissance (cos φ), Connexion d'enroulement (étoile Y vs. triangle Δ) et Type de moteur (à induction standard, PM ou antidéflagrant).

3. Audit de la sauvegarde des paramètres et de la logique de contrôle

Si le variateur s'allume, chargez les paramètres via le panneau de commande assistant ou DriveWindow Light / Drive Composer. Si le variateur est complètement hors service, reconstituez la stratégie de commande à partir des schémas électriques, du code automate et du câblage des bornes. Les ensembles de paramètres essentiels comprennent :

· Paramètres de la plaque signalétique du moteur (Groupe 99) ;

· Source et logique de démarrage/arrêt/direction (Groupe 10) ;

· Fréquences min/max, temps de rampe d'accélération/décélération (groupes 20 et 22) ;

· Entrées analogiques (type de signal AI1 / AI2 : 0–10 V vs. 4–20 mA) ;

· Entrées numériques (DI1–DI6) et sorties relais (fonctions RO1–RO3) ;

· Paramètres du contrôleur PID, vitesses multi-étapes et configurations de communication.

5. Câblage des E/S de commande : NE PAS câbler broche à broche en fonction du numéro de borne

Signaux de vérification essentiels : référence de vitesse (0–10 V / 4–20 mA), boucles de rétroaction de processus, interverrouillages de démarrage/arrêt, vitesses à plusieurs paliers, sorties de fonctionnement/défaut/à la consigne du variateur, interverrouillages de dérivation et circuits de sécurité incendie/d’urgence. Effectuez une vérification des E/S point à point avant de mettre le moteur en marche.

6. Exception relative à l'encodeur : Quand la mise à niveau vers l'ACS880 est indispensable

Une règle fondamentale soulignée dans la documentation d'ABB sur la migration : la série ACS580 ne prend PAS en charge les modules de retour d'encodeur.

Si l'ancien ACS550 utilisait une carte d'interface d'encodeur d'impulsions (telle que l'OTAC-01) pour la commande de vitesse vectorielle en boucle fermée ou le positionnement précis, le variateur de remplacement DOIT être choisi parmi la famille ABB ACS880.

7. Stratégies de migration de la communication Modbus

Les ACS550 et ACS580 prennent tous deux en charge nativement les communications Modbus RTU via des interfaces RS-485 standard. Cependant, le mappage des registres n'est pas identique. La note technique ABB 062 définit deux voies de migration possibles :

Méthode 1 : Activation du mode de compatibilité descendante Modbus

L'ACS580 intègre un mode de compatibilité hérité intégré qui émule l'adressage des registres Modbus de la série 550.

· Avantages : Minimise ou élimine les modifications des programmes PLC/SCADA ; accélère la mise en service et raccourcit les périodes d'arrêt.

· Limitations : Tous les paramètres hérités ne sont pas reproduits à 100 %, et les nouvelles fonctionnalités/diagnostics avancés de l'ACS580 ne sont pas accessibles via la carte de compatibilité.

Méthode 2 : Mise à jour des adresses des registres PLC/IHM vers les mappages ACS580 natifs

Il est possible de reconfigurer directement le logiciel maître (automate programmable, système de contrôle-commande ou interface homme-machine) vers les registres de paramètres natifs de l'ACS580. Bien que cela nécessite des ajustements de programmation, cette méthode garantit des communications robustes et évolutives ainsi qu'un accès complet à la télémétrie des variateurs modernes.

8. Empreinte physique, dégagement de l'armoire et considérations thermiques

Les dimensions physiques du châssis, la taille du cadre (R1–R9), les schémas de boulons de montage et les exigences de dégagement de refroidissement diffèrent entre l'ACS550 et l'ACS580.

Avant de commander, vérifiez à l'intérieur de l'emballage :

· largeur, hauteur et profondeur du châssis ;

· Coordonnées des trous de fixation et points de perçage de la plaque arrière ;

· Dégagement thermique supérieur et inférieur pour l'échappement du flux d'air ;

· dégagement de la porte de l'armoire (s'assurer que la nouvelle profondeur d'entraînement permet la fermeture de la porte) ;

· Rayon de courbure du câble d'alimentation principal et du câble moteur et longueur restante du conducteur ;

· Emplacement de montage et ventilation de la résistance de freinage.

9. Accessoires périphériques : options de freinage, de CEM et de bus de terrain

Les accessoires ACS550 existants ne peuvent généralement pas être directement transférés vers l'ACS580 sans vérification :

· Modules de bus de terrain : les adaptateurs enfichables hérités (RPBA-01 Profibus, RDNA-01 DeviceNet) doivent être remplacés par des adaptateurs modernes de la série F (FPBA-01, FDNA-01, FENA-21 pour Ethernet/IP et PROFINET).

· Résistances de freinage : revérifier la disponibilité du hacheur interne (intégré dans les châssis plus petits) et la résistance de freinage minimale admissible (Ω) et la puissance thermique (kW).

· CEM et réacteurs : l’ACS580 intègre une atténuation des harmoniques (équivalent à une inductance oscillante) et un filtrage CEM standard.

· Coupure de couple de sécurité (STO) : l'ACS580 comprend nativement des bornes STO SIL3 / PL à deux canaux, nécessitant un câblage approprié ou une intégration dans des circuits de sécurité d'urgence.

10. Flux de travail recommandé pour la migration des champs en 9 étapes

· Étape 1 : Constituer une archive des machines existantes — Photographier les plaques signalétiques, le câblage, la disposition des armoires et les options existantes.

· Étape 2 : Sauvegarde des paramètres et des programmes PLC — Exportez les fichiers de paramètres, capturez les schémas et enregistrez les tables de correspondance Modbus.

· Étape 3 : Analyser les caractéristiques de la charge — Classer la charge mécanique (couple variable ou constant) et enregistrer la consommation d'ampères de fonctionnement.

· Étape 4 : Sélectionner le dimensionnement approprié de l'ACS580 — Dimensionner en fonction de la tension, de l'ampérage à pleine charge, du cycle de surcharge et de la température ambiante nominale.

· Étape 5 : Vérification des exigences particulières — Confirmer la présence de l'encodeur, des boucles PID, des protocoles de bus de terrain, du freinage dynamique et des circuits STO.

· Étape 6 : Construire des tableaux de correspondance — Créer des feuilles de mappage détaillées pour les bornes d’alimentation, les E/S de contrôle, les paramètres et les registres de communication.

· Étape 7 : Effectuer la mise en service hors ligne avant l'installation — Tester le nouveau variateur sur banc d'essai, précharger les paramètres et vérifier les communications avant l'arrêt de l'usine.

· Étape 8 : Exécuter la mise en service à froid et à chaud — Tester le sens de rotation du moteur, la logique de démarrage/arrêt, la mise à l'échelle de la vitesse, la réponse de la boucle PID et les interverrouillages d'arrêt d'urgence.

· Étape 9 : Archiver la documentation finale — Sauvegardez les paramètres finaux, les schémas électriques révisés et les codes de commande complets pour les archives de l'usine.

11. Sept erreurs courantes à éviter lors du remplacement d'un véhicule

· Erreur 1 : Dimensionnement basé uniquement sur la puissance du moteur en kW : Négliger le courant nominal, la réduction de puissance ambiante et les exigences de surcharge pour les applications intensives.

· Erreur 2 : Recâblage aveugle terminal par terminal : Supposer des attributions de numéros de terminal identiques entre les générations.

· Erreur 3 : Omission de sauvegarder les paramètres : Tentative de reconstruire à partir de zéro un PID complexe ou une logique à plusieurs étapes après une panne de disque.

· Erreur 4 : Négliger l'encodeur : Installer un ACS580 standard sur une application d'encodeur en boucle fermée au lieu d'un ACS880.

· Erreur 5 : Supposer des registres Modbus identiques : Négliger les différences de décalage de registre, d'ordre des mots ou de facteur d'échelle.

· Erreur 6 : Ignorer les dimensions physiques de l’armoire : Découvrir des différences entre les trous de montage ou un dégagement insuffisant de la porte le jour de l’installation.

· Erreur 7 : Négliger les modules optionnels : Omettre de la commande les passerelles de bus de terrain, les unités de freinage ou les modules d'extension d'E/S requis.

12. Documents de référence officiels d'ABB

1. Déclaration relative au cycle de vie des produits ABB ACS550, ACH550 et ACQ550
Détails du calendrier d'obsolescence, des directives de disponibilité régionale et des voies de migration progressive.

2. Guide de remplacement et de comparaison des modèles ACS550 et ACS580 (Doc. n° 3AXD50000660681)
Tableau de correspondance technique complet : dimensions des châssis, dégagements, bornes de câblage et groupes de paramètres.

3. Conversion des registres Modbus de la série 550 à la série 580 (Note technique 062)
Guide d'implémentation pour le mode de rétrocompatibilité Modbus RTU et la traduction des registres natifs.

4. Catalogue matériel des variateurs à usage général ABB ACS580 (Doc. n° 3AUA0000145061)
Spécifications techniques complètes, nomenclature de commande complète, dessins dimensionnels et codes d'options.
