Trente ans passés dans les ateliers. Vingt ans à scruter les petits automates programmables Allen-Bradley. Le MicroLogix 1400, série 1766, est le dernier de l'ancienne gamme MicroLogix encore en production, et je le vois encore chaque semaine dans les panneaux. Machines d'emballage. Stations d'épuration. Convoyeurs. Centrales de climatisation. C'est une machine robuste, qui tombe toujours en panne de la même manière.

Voilà ce que je répare concrètement au travail. Les pannes les plus fréquentes, classées par ordre de fréquence, leurs causes et les solutions. J'aborde également le moment où il faut arrêter les réparations et installer une pièce de rechange, ainsi que la question de l'achat des unités de 2026, car ce point concerne toutes les usines qui les utilisent.

Ce avec quoi vous travaillez réellement

Le MicroLogix 1400 est disponible sous six références courantes : 1766-L32BWALes références sont les suivantes : 1766-L32BWB, 1766-L32BXWE, 1766-L32AWAA, 1766-L24BWA et 1766-L24BWB. Les unités L32 possèdent 32 E/S, tandis que les unités L24 en possèdent 24. Les lettres figurant à la fin du code indiquent le type d’alimentation et la configuration des E/S. Le circuit intégré est identique, seules l’alimentation et les E/S diffèrent. Lors de la commande d’une pièce de rechange, le numéro inscrit sur le côté de l’unité défectueuse correspond à celui de la pièce de remplacement.

Le modèle 1400 est doté d'un écran LCD et d'un clavier en façade, d'un port Ethernet intégré et d'un port série. Il se programme avec RSLogix 500, et Rockwell propose toujours une version allégée gratuite ; vous n'avez donc pas besoin de licence payante pour gérer un modèle 1400.

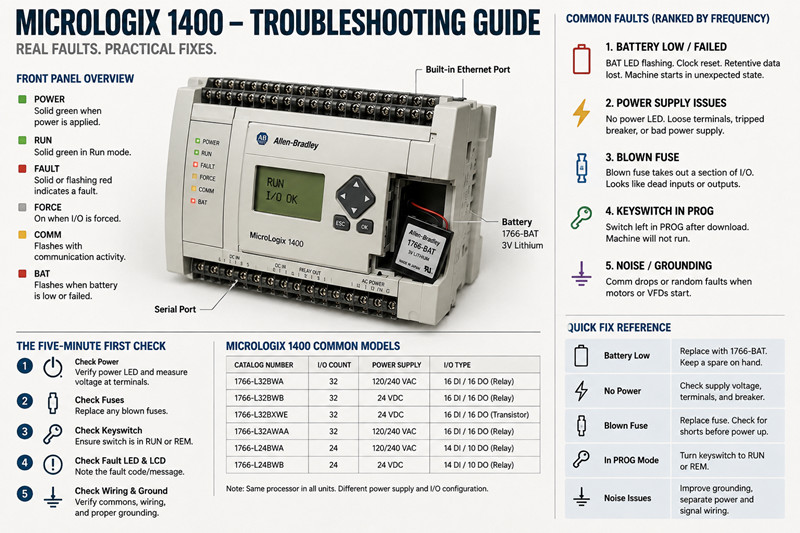

Le panneau avant vous fournit de nombreuses informations avant même de brancher un ordinateur portable. L'écran LCD affiche les alarmes. Les voyants situés en haut indiquent l'alimentation, le fonctionnement, les défauts, l'activité de communication et le niveau de la batterie. Apprenez à les interpréter et vous aurez déjà résolu la moitié des problèmes. La moitié des appels que je reçois commencent par « l'ordinateur s'est arrêté » et se terminent par un simple coup d'œil au panneau avant.

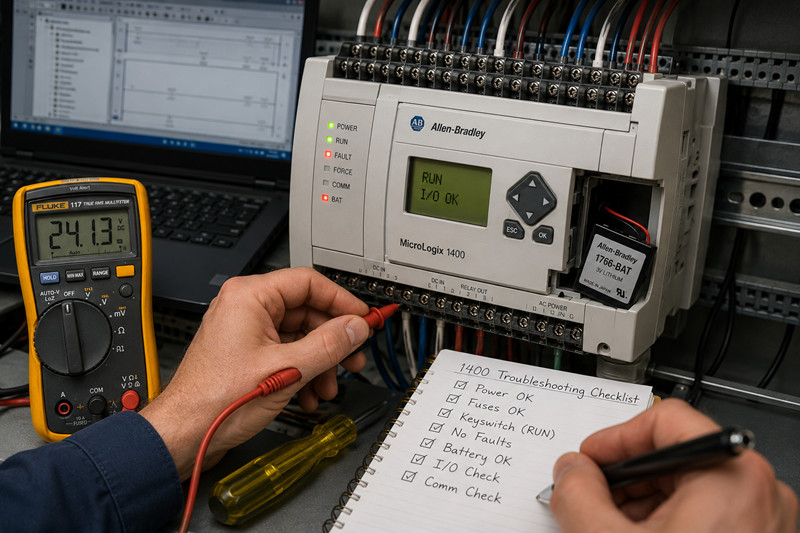

Le premier contrôle en cinq minutes

Avant de démonter l'appareil, effectuez la vérification de cinq minutes. Je la fais systématiquement, et elle permet de déceler plus de problèmes que n'importe quel diagnostic sophistiqué.

Vérifiez d'abord l'alimentation. Contrôlez la LED d'alimentation et la tension aux bornes à l'aide d'un multimètre. J'ai déjà vu un modèle 1400 « hors service » à cause d'une borne mal branchée ou d'un disjoncteur déclenché. L'automate, lui, fonctionnait parfaitement.

Vérifiez les fusibles. Certains modèles 1400 sont équipés d'un fusible remplaçable par l'utilisateur. Un fusible grillé coupe l'alimentation de toute une section d'E/S et donne exactement les mêmes résultats qu'une entrée ou une sortie défectueuse.

Vérifiez le commutateur à clé. Le modèle 1400 possède un commutateur à clé à trois positions en façade : RUN, REM et PROG. Si quelqu'un l'a laissé sur PROG, la machine ne démarrera pas. Cela arrive fréquemment après un téléchargement, et l'opérateur appelle à 6 h du matin car la ligne ne démarre pas.

Vérifiez la LED de défaut et le message sur l'écran LCD. Ce dernier affiche le code d'erreur. Notez-le. Ce message est bien plus utile qu'une semaine de conjectures. Ensuite, vérifiez le câblage, en particulier la masse. L'absence d'un fil de masse sur une banque d'entrées rend toutes les entrées de cette banque inopérantes ; il ne s'agit alors pas d'un défaut de l'automate.

La mise à la terre est également cruciale. Ces unités sont souvent intégrées à des panneaux contenant de nombreux contacteurs et variateurs de fréquence. Si l'automate programmable perd la communication à chaque démarrage d'un moteur, suspectez d'abord les interférences et la mise à la terre avant d'incriminer l'automate.

Le problème de la batterie et le cauchemar de la perte de programme

Voici le problème majeur. Celui qui peut paralyser une chaîne de production un vendredi après-midi. Le MicroLogix 1400 utilise une pile au lithium de 3 volts, référence 1766-BAT, située derrière le petit compartiment en façade. Elle assure le fonctionnement de l'horloge temps réel et la conservation des données en cas de coupure de courant. Valeurs de courant des minuteries, accumulateurs de compteurs, registres de recettes : tout cela est alimenté par cette pile.

La batterie a une durée de vie de deux à cinq ans. Les panneaux froids et propres durent environ cinq ans. Les panneaux chauds et poussiéreux, deux ans. Et personne ne la change régulièrement, car elle est hors de vue, et puis un jour, la machine commence à mal fonctionner.

Ce que vous voyez : la LED BAT en façade clignote. L’écran LCD affiche « BATT » dans la zone d’alarme. Parfois, la machine continue de fonctionner sans que personne ne s’en aperçoive jusqu’à ce que la batterie soit complètement déchargée. C’est dans ce cas que le danger se manifeste : l’horloge se réinitialise, les données enregistrées sont effacées et la machine redémarre dans un état imprévu.

La cause ? Une batterie déchargée, tout simplement. Dans neuf cas sur dix, c’est l’âge. L’autre fois, il s’agit d’un appareil resté des années sur une étagère avant d’être installé, si bien que la batterie était déjà à moitié usée dès le premier jour.

La solution : changer la pile. Si possible, effectuez l’opération appareil allumé, ou à défaut, avec une sauvegarde du programme enregistrée sur un ordinateur. Ouvrez le panneau, débranchez l’ancienne pile, branchez la nouvelle et refermez le panneau. Trente secondes de travail. La pile 1766-BAT est bon marché. Gardez-en une dans le panneau, juste à côté du fusible de rechange. tztechio propose la pile 1766-BAT ainsi que toutes les autres pièces détachées Allen-Bradley.

Tout le monde s'interroge sur la perte de données des programmes. Le programme réside dans la mémoire flash et survit donc généralement à une batterie déchargée. Vous perdez alors les données résiduelles et l'horloge. Mais ne vous inquiétez pas trop. J'ai déjà vu des programmes entiers disparaître après une panne de batterie, généralement parce qu'ils n'avaient jamais été correctement sauvegardés dans la mémoire flash ou qu'un téléchargement défectueux les avait corrompus juste avant que la batterie ne lâche. La leçon est la même dans tous les cas : sauvegardez votre programme avant que la batterie ne soit à plat, pas après.

Si le problème ne vient pas de la batterie, et que vous la remplacez sans que l'alarme ne se déclenche, vérifiez le connecteur. J'ai déjà constaté des contacts corrodés sur des appareils placés dans des plantes humides. Nettoyez les contacts et réinsérez la batterie. Si l'alarme signale toujours un défaut de batterie avec une batterie neuve, le circuit de secours sur la carte électronique est défectueux ; dans ce cas, l'appareil doit être remplacé et non réparé.

Problèmes de communication du canal 0

Le canal 0 correspond au port série RS-232 du modèle 1400. Il permet la communication entre l'automate programmable et un ordinateur portable, entre ce dernier et un PanelView, ainsi qu'avec de nombreux périphériques tiers. Il est également source de nombreux problèmes, la plupart étant liés à la configuration et non au matériel.

Quelles en sont les causes, des plus fréquentes aux plus rares.

Tout d'abord, les paramètres du pilote DF1 dans RSLinx sont incorrects. Le pilote doit correspondre aux attentes du 1400 : débit en bauds, parité et adresse du nœud. Par défaut, le 1400 utilise le mode duplex intégral DF1 à 19 200 bauds. Si le débit en bauds a été modifié au niveau du processeur sans que les paramètres de RSLinx n'aient été mis à jour, aucun signal ne sera émis.

Deuxièmement, le câble peut être inadapté ou endommagé. Le DF1 utilise un câblage null-modem sur le connecteur à 9 broches. Un câble droit fonctionnant correctement pour un autre usage ne fonctionnera pas ici.

Troisièmement, la configuration du canal a été modifiée pour un autre protocole. Le routeur 1400 peut utiliser DF1, Modbus RTU ou ASCII sur le canal 0. Si la personne précédente l'a laissé en mode Modbus et que vous essayez de le programmer, il ne communiquera pas avec RSLinx.

Quatrièmement, le périphérique distant utilise un débit ou une parité différents. Les deux extrémités doivent être identiques sur tous les paramètres. Un seul bit d'écart et c'est le silence.

La solution : vérifiez les paramètres avant le matériel. C'est la règle. Dans RSLinx, configurez le pilote sur RS-232 DF1, sélectionnez le port COM approprié, puis ajustez le débit et la parité en fonction du processeur. Utilisez la configuration automatique si vous ne connaissez pas les paramètres du processeur. Vérifiez ensuite le câble. Enfin, vérifiez les paramètres de l'autre périphérique. Dans la plupart des cas, le problème vient de l'un de ces trois points, et la réparation est gratuite.

Le mode Passthrough fait l'objet d'un chapitre distinct. Si vous utilisez un PanelView connecté au canal 0 et que vous souhaitez accéder à l'automate programmable via ce dernier, le mode Passthrough doit être activé sur les deux appareils et les adresses des nœuds DF1 doivent être correctes. Lorsqu'un problème survient avec le mode Passthrough, c'est presque toujours parce qu'une adresse de nœud a été modifiée ou que le mode Passthrough a été désactivé lors d'un téléchargement. Réactivez-le, configurez les adresses et le problème sera résolu.

Le canal 1, le port Ethernet, est généralement plus fiable, et la plupart des installations 1400 modernes communiquent avec l'automate via Ethernet pour la programmation et l'interface homme-machine. Si possible, privilégiez Ethernet. En cas de problème avec Ethernet, vérifiez les éléments de base : adresse IP statique, masque de sous-réseau et absence de conflit d'adresse avec un autre périphérique du réseau de l'usine.

Problèmes d'affichage LCD

L'écran LCD en façade du 1400 est pratique, jusqu'à ce qu'il cesse de fonctionner, et là il devient un problème, car les messages d'alarme s'affichent sur cet écran.

Qu'est-ce qui provoque ce problème ? Pour un écran délavé, c'est généralement le contraste. Le modèle 1400 permet de régler le contraste depuis le menu du panneau avant. Sur une dalle qui chauffe ou un appareil ancien, le contraste peut varier. Avant de condamner l'écran, essayez de le régler. J'ai déjà réussi à raviver un écran terne en appuyant simplement sur trois boutons.

Les pixels morts et les lignes manquantes sont des dommages physiques au module LCD. Aucune option du menu ne permet de les corriger. En cas de panne de rétroéclairage, le problème est le même : l’écran s’éteint, mais l’automate fonctionne correctement. Il est possible de le faire fonctionner à l’aveugle, mais c’est fortement déconseillé sur une machine de production, car les messages d’alarme correspondent précisément à ce qui est invisible.

La solution : commencez toujours par régler le contraste. Un écran avec des pixels morts est irréparable sur site. Le module LCD fait partie de la façade et son remplacement en atelier est extrêmement complexe. Si l'écran est hors service et que la machine nécessite une interface opérateur, il est fortement conseillé de la remplacer. Un module de remplacement de la série 1766 et une heure de travail suffisent pour reprendre votre activité.

Sorties soufflées

Les sorties finissent par griller. C'est une question de physique. La plupart des modèles du 1400 sont équipés de sorties à relais, et certains de sorties à transistors. Les deux types de sorties tombent en panne pour des raisons prévisibles.

Les causes, classées par ordre de priorité.

La cause principale est un court-circuit ou une surcharge. La puissance de sortie était correctement dimensionnée sur le papier, mais la charge a consommé plus que sa valeur nominale, ce qui a provoqué la soudure des contacts du relais ou la destruction du transistor.

La deuxième cause est la surtension inductive. Un contact de relais actionne un solénoïde ou un contacteur sans diode de roue libre ni parafoudre en parallèle avec la charge. La force contre-électromotrice (FCEM) détruit les contacts. C'est le problème que je rencontre le plus souvent sur les machines qui ont été modifiées au fil des ans.

Le nombre élevé de cycles est le troisième point. Les sorties de relais ont une durée de vie mécanique. Une sortie de relais qui actionne une vanne toutes les quelques secondes s'use. Il ne s'agit pas d'un défaut, mais d'usure.

Les erreurs de câblage constituent la quatrième cause. Quelqu'un a branché une charge de 120 V sur une sortie transistor de 24 V, ou a provoqué un court-circuit lors d'une réparation. Mort instantanée, et généralement une odeur nauséabonde l'accompagne.

Solution : avant d'incriminer la sortie, vérifiez qu'elle est bien hors service. Forcez son activation dans le programme et contrôlez la tension à la borne à l'aide d'un multimètre. Si le bit est activé et qu'aucune tension n'est présente à la borne, la sortie est défectueuse. Vérifiez ensuite la charge, car une bobine de contacteur soudée peut également endommager la sortie de remplacement. Commencez par réparer la charge.

Voici la partie que personne ne veut entendre. Sur le 1400, les sorties intégrées sont soudées à la carte mère. Il n'y a pas de carte de sortie interchangeable. Si une sortie de base grille et que vous n'avez pas de canal de rechange pour la reconnecter, l'appareil est hors service. C'est pourquoi je conseille toujours de garder un 1400 de rechange en réserve.

Mieux vaut prévenir que guérir. Pour les charges importantes, utilisez un contacteur externe ou un relais intermédiaire afin que la sortie de l'automate ne pilote que la bobine. Ajoutez des diodes de roue libre pour les charges CC et des circuits d'amortissement RC ou des varistances pour les charges CA. Cette simple précaution double la durée de vie des sorties.

Problèmes de configuration Modbus RTU

Le modèle 1400 prend en charge le protocole Modbus RTU sur le canal 0, en mode maître et esclave. C'est en grande partie grâce à cette compatibilité que ces unités restent disponibles : elles communiquent avec les variateurs de fréquence, les compteurs d'énergie et les panneaux tiers compatibles Modbus. Elles sont également à l'origine d'un volume important d'appels téléphoniques.

Quelles en sont les causes ? Les causes habituelles : un débit ou une parité incorrects à une extrémité, une adresse de nœud erronée, un mappage de registre incorrect (la requête pointe vers une adresse Modbus qui ne correspond pas au fichier de données attendu), et un câblage inadéquat (notamment un câble RS-485 à deux fils au lieu de quatre), sans oublier l’absence de résistances de terminaison sur les longs câbles.

La solution. Procédez de bout en bout. Adresse du nœud en premier : elle doit correspondre aux deux extrémités. Débit et parité : identiques aux deux extrémités, et 8 bits de données, sans exception. Le Modbus RTU est toujours sur 8 bits. Câblage : vérifiez les connexions A et B, le blindage et la terminaison. Ensuite, la table des registres : l’adresse Modbus lue doit correspondre au fichier de données du 1400. C’est là que se situe la majeure partie du débogage, et il s’agit d’un exercice théorique, non matériel. Une fois le câblage et les paramètres corrects, les codes d’erreur de l’instruction MSG indiquent généralement la nature exacte du problème.

Corruption du firmware suite à un téléchargement défectueux

Ce genre de problème inquiète, à tort en général. Un téléchargement interrompu, une coupure de courant pendant une mise à jour du firmware, un ordinateur portable qui s'éteint en plein transfert… Le système 1400 se retrouve avec un programme ou un firmware corrompu et devient inutilisable.

Qu'est-ce qui provoque ce problème ? Une interruption de téléchargement, une coupure de courant pendant une mise à jour du firmware, ou un fichier firmware corrompu. Une batterie qui se décharge au pire moment peut également être en cause. J'ai déjà vu ça : le téléchargement démarre, la batterie lâche, l'écriture du firmware est interrompue et l'appareil se retrouve presque hors service.

La solution. Commencez par les solutions les plus simples. Redémarrez l'appareil. Mettez le commutateur à clé sur PROG, allumez-le et essayez de vous connecter. Si RSLinx le détecte, téléchargez à nouveau le programme complètement, puis redémarrez l'appareil. La plupart du temps, cela suffit. Si l'appareil ne répond pas du tout, il faudra procéder à une restauration du firmware, une opération qui nécessite un atelier spécialisé. J'ai vu des appareils ressusciter après une panne apparemment certaine grâce à un simple redémarrage et un nouveau téléchargement.

Si la mémoire flash est réellement corrompue, l'appareil est irréparable. Ne le jetez pas. Envoyez-le à un centre de réparation spécialisé dans les réparations au niveau des cartes électroniques. Veillez à ne pas bloquer la chaîne de production. Installez une carte de rechange, renvoyez l'appareil défectueux et poursuivez la production.

Tableau de référence rapide des défauts

Voici le tableau que j'aurais aimé avoir il y a vingt ans : panne, cause probable, solution et pièce détachée nécessaire.

Panne | Cause probable | Solution | Pièce de rechange

Voyant LED BAT clignotant, alarme « BATT » sur l'écran LCD | Batterie faible ou déchargée. 1766-BAT, durée de vie de 2 à 5 ans | Remplacez la batterie, appareil sous tension, et vérifiez que l'alarme disparaît | 1766-BAT

Données rémanentes effacées ou programme vide après une coupure de courant | Batterie déchargée, pas de sauvegarde | Recharger le programme à partir d'une sauvegarde, régler l'horloge, saisir à nouveau les données rémanentes | Fichier de programme sauvegardé 1766-BAT plus

RSLinx ne détecte pas le processeur sur le canal 0 | Paramètres DF1 incorrects, câble défectueux, protocole incorrect | Vérifiez le pilote DF1, le débit, la parité, le câble et la configuration du canal | Câble de programmation 1761-CBL-PM02

Fonction de transmission PanelView indisponible | Transmission désactivée, adresses de nœuds incorrectes | Réactivez la transmission sur les deux périphériques, définissez les adresses de nœuds DF1 | Aucun

Écran LCD délavé | Contraste instable | Ajuster le contraste depuis le menu du panneau avant | Aucun

Pixels morts ou écran noir, l'automate fonctionne | Panne du module LCD, non réparable sur site | Remplacer l'unité | 1766-L32BWA ou votre numéro de modèle

Sortie activée, aucune tension à la borne | Relais ou transistor de sortie grillé | Raccordez-vous à une sortie libre ou remplacez l'unité. Commencez par réparer la charge | Unité 1766, diode de roue libre ou MOV

Erreurs Modbus MSG | Adresse de nœud, débit, parité, câblage ou correspondance des registres incorrects | Vérifiez les deux extrémités, le câblage, la terminaison et la correspondance des registres | Aucune

Voyant d'erreur allumé, ne fonctionne pas après le téléchargement | Téléchargement interrompu, micrologiciel corrompu | Redémarrez l'appareil et retéléchargez-le. Récupération du micrologiciel si nécessaire | Aucun

Quand faut-il remplacer l'appareil au lieu de le réparer ?

Certaines pannes du 1400 peuvent être réparées sur place : batterie, réglages, câblage, programme. D’autres non. Apprenez à les distinguer et vous gagnerez un temps précieux.

Remplacez l'appareil lorsque l'écran LCD est hors service et que vous avez besoin de l'interface opérateur, ou lorsqu'une sortie de base est grillée et que vous ne disposez d'aucun canal libre pour la reconnecter. Remplacez-le également si l'alarme de batterie ne disparaît pas malgré l'installation d'une batterie neuve ; cela indique un défaut de la carte. Même constat pour un micrologiciel corrompu ayant fait l'objet d'une restauration. Enfin, remplacez-le après des années d'utilisation intensive (chaleur, poussière, mauvais traitements), car les appareils anciens tombent en panne en chaîne. Vous remplacez la batterie et la semaine suivante, une sortie cesse de fonctionner. C'est le signe que l'appareil est en fin de vie.

Réglez le problème lorsqu'il s'agit d'un souci de configuration, ce qui représente 70 % des appels que je reçois. Un problème de batterie se résout en trente secondes et pour une vingtaine d'euros. Un problème de câblage, de câble ou de connexion se résout également. Un problème de logiciel qu'on peut corriger par un simple téléchargement ? C'est aussi une solution.

Voici la règle que j'applique : si le coût de la réparation dépasse celui d'une unité de rechange, ou si la machine ne peut pas attendre une réparation, remplacez-la et diagnostiquez l'ancienne sur l'établi. Le temps de production est plus précieux que n'importe quel automate programmable.

La réalité de l'achat en 2026

La question que tout le monde se pose : peut-on encore acheter un MicroLogix 1400 en 2026 ? La réponse officielle est oui. Rockwell indique toujours que la série 1766 est en cours de développement (actif ou mature) en 2026. C'est la version officielle. Vérifiez-le vous-même sur la page dédiée au cycle de vie des produits Rockwell, car le statut officiel peut évoluer ; il est donc important de le vérifier par vous-même.

Voici les informations non officielles : le reste de la gamme MicroLogix a déjà disparu. Les modèles 1000 (1761), 1200 (1762), 1500 (1764) et 1100 (1763) ne sont plus commercialisés. En 2022, seul le 1400 était encore disponible à l'achat neuf. Les distributeurs signalent des problèmes d'approvisionnement en composants depuis des années. Le 1100 a été le premier touché. Selon certaines rumeurs, le 1400 pourrait suivre d'ici deux à trois ans. Ce ne sont que des rumeurs, rien d'officiel, mais mon expérience dans ce secteur m'a appris que les rumeurs concernant les pénuries de composants ont souvent tendance à se transformer en annonces officielles.

Les prix commencent déjà à grimper à mesure que les stocks s'épuisent. Les unités disponibles sont rachetées par ceux qui savent que la plateforme est en fin de vie. Si vous gérez une usine équipée de 1400, la meilleure stratégie est d'acheter des pièces détachées dès maintenant, tant qu'elles sont encore disponibles et à un prix normal. Pas l'année prochaine. Maintenant. Ceux qui ont attendu la 1100 l'ont appris à leurs dépens.

Où acheter ? Il existe encore des distributeurs en stock, ainsi que des spécialistes des pièces détachées pour l'automatisation. tztechio propose des unités MicroLogix 1400 et des batteries 1766-BAT en pièces détachées, ainsi qu'une gamme de pièces pour automates programmables. Je préfère acheter auprès d'un fournisseur qui connaît ces pièces plutôt que de prendre le risque d'enchérir sur des sites d'enchères, car un automate « neuf » resté dix ans en entrepôt présente ses propres problèmes, à commencer par une batterie déjà hors service.

Un mot concernant les anciens stocks. Si vous achetez un appareil neuf d'occasion, prévoyez de remplacer la batterie avant l'installation. Une batterie restée inutilisée pendant des années est déjà à moitié déchargée. De plus, un modèle 1400 stocké dans un entrepôt humide peut présenter des problèmes de corrosion. Testez chaque appareil reçu : allumez-le, chargez un programme et laissez-le fonctionner pendant une journée avant de l'installer sur une machine. Ce test vous prendra un après-midi et vous évitera un arrêt de production.

Voies de remplacement : que se passera-t-il après les années 1400 ?

Sachez ce qui vous attend, car le jour viendra où vous devrez quitter le 1400. Il y a deux options principales, et aucune n'est simple. Je vais être franc avec vous à ce sujet.

La gamme Micro800 représente une solution. Les Micro820 (2080-LC20-20QBB) et Micro850 (2080-LC50-24QWB) sont les microcontrôleurs compacts actuellement proposés par Rockwell. Leur programmation s'effectue avec Connected Components Workbench, un logiciel gratuit. C'est la bonne nouvelle. La mauvaise, c'est que CCW est un environnement totalement différent de RSLogix 500. La logique à relais n'est pas directement transposable. Le jeu d'instructions est différent, la gestion des données est différente et la migration des étiquettes est manuelle. Les Micro800 sont de bons petits microcontrôleurs à un prix attractif, mais ne croyez pas ceux qui vous assurent que la migration est rapide.

CompactLogix est l'autre option. Si votre machine nécessite plus de puissance, le CompactLogix 1769-L16ER-BB1B représente une évolution moderne. Il exécute Studio 5000, un environnement moderne et performant, et offre des capacités de contrôle bien supérieures. Cependant, le passage à ce modèle est plus complexe : logiciel différent, coût de licence différent, approche différente des étiquettes et des tâches. La logique à relais exige une analyse approfondie, ligne par ligne, car les instructions ne sont pas directement transposables.

Dans tous les cas, la migration depuis la 1400 est un projet de longue haleine, pas une mince affaire. C'est précisément pourquoi la 1400 est encore si répandue. Les usines ne changent pas de plateforme par ennui ; elles le font par nécessité. Et tant que ce n'est pas le cas, la 1400 continue de fonctionner et les pièces détachées restent rentables.

Mon conseil : maintenez vos serveurs 1400 en service aussi longtemps que possible, achetez vos pièces de rechange dès maintenant et entamez la discussion sur la migration au plus tôt, sur une seule machine, avant que la plateforme ne vous y oblige. Et conservez précieusement vos sauvegardes RSLogix 500. Ce logiciel et ces fichiers programmes ont plus de valeur que le matériel lui-même à l’heure actuelle.

FAQ

Q : Le MicroLogix 1400 perd-il son programme lorsque la batterie est déchargée ?

R : Le programme est stocké dans une mémoire flash, il est donc généralement conservé. Vous perdez cependant les données résiduelles : les valeurs des compteurs et des temporisateurs, les registres de recettes et l’horloge temps réel. Mais il arrive que des programmes soient complètement vidés après une panne de batterie ou un téléchargement interrompu. Sauvegardez le programme sur un ordinateur avant que la batterie ne soit complètement déchargée, et non après.

Q : Quelle est la durée de vie de la batterie 1766-BAT ?

R : De deux à cinq ans, selon l'environnement. Les panneaux chauds l'usent plus rapidement. Changez-la régulièrement, sous tension, et gardez-en une de rechange dans le panneau. C'est une opération qui prend trente secondes.

Q : Pourrai-je encore acheter un MicroLogix 1400 neuf en 2026 ?

R : Officiellement, oui. Rockwell indique toujours que la série 1766 est en cours de développement ou en fin de vie jusqu'en 2026. Consultez leur page dédiée au cycle de vie, car ce statut évolue. Cependant, les distributeurs signalent déjà des difficultés d'approvisionnement et les prix augmentent. Si vous avez besoin de pièces détachées, achetez-les dès maintenant.

Q : Qu'est-ce qui remplace un MicroLogix 1400 ?

A : La famille Micro800 (Micro820, Micro850) avec le logiciel gratuit Connected Components Workbench, ou un CompactLogix 1769-L16ER-BB1B avec Studio 5000 pour plus de puissance. Aucune de ces solutions n'est un remplacement direct. Votre logique à relais est réécrite et vérifiée manuellement.

Q : Puis-je programmer un MicroLogix 1400 gratuitement ?

R : Oui. La version allégée de RSLogix 500 prend en charge la gamme MicroLogix et elle est gratuite. Elle permet également d'effectuer des modifications en ligne, ce qui est extrêmement pratique sur une machine en fonctionnement.

Q : Pourquoi mon ordinateur portable ne peut-il pas communiquer avec le 1400 sur le port série ?

A : Commencez par configurer le pilote DF1 dans RSLinx, puis le câble, et enfin la configuration des canaux. Un débit en bauds incorrect, une parité incorrecte ou un câble droit au lieu d'un modem nul vous empêcheront d'entendre quoi que ce soit. La configuration prime toujours sur le matériel.

Q : Le 1400 peut-il communiquer en Modbus ?

R : Oui. Il gère les modes maître et esclave Modbus RTU sur le canal 0. Vérifiez l'adresse du nœud, le débit, la parité et le mappage des registres aux deux extrémités. Le protocole Modbus RTU utilise toujours 8 bits de données, sans exception.

Dernier mot

Le MicroLogix 1400 est ancien et vieillit. Pourtant, il est toujours utilisé, bénéficie toujours d'un support technique, est toujours disponible et équipe encore des chaînes de production dans le monde entier. La plupart de ses pannes sont prévisibles et peu coûteuses à réparer : batterie, paramètres, câblage, sauvegardes. Voilà ce que je rencontre le plus souvent lors de mes interventions annuelles.

La seule chose que vous ne pouvez pas contrôler, c'est le temps. La plateforme est en fin de vie et il est urgent d'acheter des pièces détachées à des prix raisonnables. Alors, faites le nécessaire : effectuez des sauvegardes, conservez une batterie 1766-BAT dans le panneau de contrôle, stockez une unité de rechange et consultez régulièrement la page relative au cycle de vie. Le moment venu, vous serez prêt et la machine fonctionnera sans problème.

Voilà tout le travail, et il n'a jamais été aussi simple : assurer la continuité de la production.
