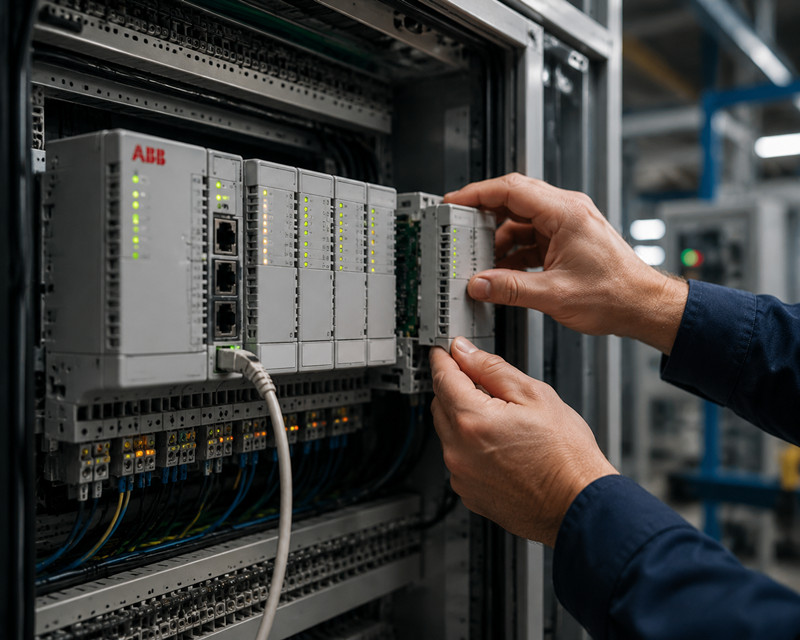

Le ABB La plateforme AC500, séries PM5xx, PM58x et PM59x, est utilisée dans les stations d'épuration, les systèmes d'automatisation des bâtiments et les lignes de production en Europe et au Moyen-Orient. Sur le terrain, les techniciens rencontrent les mêmes pannes prévisibles.

Pourquoi mon processeur AC500 ne démarre-t-il pas ?

Un processeur défectueux au démarrage peut être dû à quatre facteurs.

Alimentation électrique en premier. Les modules d'alimentation de la série TA521 nécessitent une entrée 24 V CC propre. Vérifiez la LED verte en façade du module. Si elle est éteinte, il n'y a pas d'entrée CC, la tension d'entrée est inférieure à 19,2 V ou le module est défectueux. Mesurez directement aux bornes avec un multimètre. Ne vous fiez pas au voyant du panneau.

Corruption du chargeur de démarrage. Ce problème, moins fréquent, survient sur les processeurs PM582 après une mise à jour du firmware ayant échoué ou une coupure de courant pendant la mise à jour. La LED d'alimentation du processeur s'allume, mais rien d'autre ne se produit. Rechargez le firmware via le lecteur de carte SD à l'aide d'Automation Builder. Si cette opération échoue, le processeur nécessite une reprogrammation du chargeur de démarrage par ABB.

Problèmes de carte mémoire. Sur les PM591 et PM592, utilisez une carte SD formatée en FAT32 avec une image firmware valide. Une carte provenant d'un autre automate ou une carte corrompue empêchera tout démarrage. Retirez la carte et essayez de démarrer sans elle. Si le processeur démarre, la carte est en cause.

Position du commutateur MARCHE/ARRÊT. Cela paraît évident, mais nous avons déjà expliqué cela à des ingénieurs à plusieurs reprises. Si le commutateur est en position ARRÊT, le processeur s'allume mais n'exécute pas le programme. Déplacez-le sur MARCHE pour redémarrer l'ordinateur.

---

Que signifient les différents motifs de clignotement de la LED sur un PM582 ?

La LED d'état du PM582 vous indique précisément quel est le problème si vous connaissez le code de flash :

Motif LED | Signification | Action

Vert fixe | Fonctionnement normal | Rien

Clignotement vert (lent) | Mode ARRÊT | Vérifiez l'état du commutateur MARCHE/ARRÊT ou du programme

Clignotement rouge, 2 clignotements puis pause | Panne matérielle | Le processeur doit être remplacé

Clignotement rouge, 3 clignotements puis pause | Erreur de bus | Vérifiez le module de fond de panier TA523 et les connexions du bus d'E/S

Clignotement rouge, 4 clignotements puis pause | Erreur de programme, délai de surveillance dépassé | Vérifier le temps de cycle et la logique du programme

Rouge fixe | Panne fatale | Le processeur est probablement hors service, remplacez-le

Le clignotement en trois étapes (erreur de bus) est souvent source de confusion. On pense généralement que le processeur est défectueux, mais il s'agit presque toujours d'un problème de fond de panier ou d'un module d'E/S mal connecté. Réinsérez le fond de panier TA523 et tous les modules d'E/S connectés, puis redémarrez l'ordinateur. Si le clignotement en trois étapes persiste, commencez par remplacer le TA523. C'est moins cher qu'un processeur.

Quatre clignotements (erreur de programme) indiquent que le chien de garde s'est déclenché. Accédez à Automation Builder et vérifiez la configuration de la tâche. Votre temps de cycle dépasse la limite configurée pour le chien de garde. Augmentez le délai du chien de garde ou optimisez votre code. Recherchez les boucles infinies dans ST, les étiquettes de saut oubliées dans LADDER ou les étapes SFC qui ne se terminent jamais.

---

Pourquoi ne puis-je pas me connecter via Ethernet à mon AC500 ?

Les problèmes de connexion Ethernet constituent le deuxième souci le plus fréquent.

Adresse IP incorrecte. L'adresse IP par défaut des routeurs PM5xx est 192.168.0.10. Si elle a été modifiée ou si votre ordinateur portable se trouve sur un sous-réseau différent, la connexion sera impossible. Mettez le processeur en mode STOP, connectez-vous directement avec un câble croisé (la plupart des cartes réseau modernes prennent en charge l'auto-MDIX, mais pas toutes), puis analysez le réseau avec l'outil de découverte réseau d'Automation Builder.

Incompatibilité de sous-réseau. Votre ordinateur portable utilise peut-être le réseau 192.168.1.x tandis que l'automate programmable utilise le réseau 192.168.0.x. Attribuez à votre ordinateur portable une adresse IP statique dans la même plage : 192.168.0.100 avec le masque de sous-réseau 255.255.255.0.

Le pare-feu bloque des ports. Automation Builder utilise les ports TCP 6681 et 6682 pour communiquer. Le pare-feu Windows Defender ou les logiciels de sécurité d'entreprise les bloquent souvent. Ajoutez une règle de trafic entrant pour les autoriser. Vérifiez également que l'automate programmable n'est pas connecté à un commutateur administrable avec la sécurité des ports activée.

Dommages à la couche physique. Les environnements industriels mettent à rude épreuve les connecteurs RJ45. Vibrations, humidité, brouillard d'huile : tous ces éléments dégradent les câbles Ethernet. Essayez un câble en bon état. Si la LED de liaison du port Ethernet du processeur ne s'allume pas lorsque vous branchez le câble, remplacez-le. Si elle ne s'allume toujours pas, le port est peut-être endommagé. Utilisez le second port Ethernet si votre processeur en possède un, ou ajoutez un module Ethernet CM574.

---

Mes mesures d'entrée analogiques sont complètement erratiques -- quel est le problème ?

Les valeurs analogiques qui dérivent ou fluctuent fortement sur un module TA521-AI4 ou TA522-AI8 sont des problèmes de câblage ou de configuration, et non un mauvais module.

Problèmes de boucle 4-20 mA. La cause la plus fréquente est un fil coupé dans la boucle. Vérifiez la continuité entre l'émetteur et le module d'acquisition d'images. Ensuite, vérifiez l'alimentation de la boucle. Si l'émetteur est alimenté par la boucle, l'alimentation 24 V doit être présente et stable. Une coupure de seulement 50 ms provoque une variation brusque de la mesure. Utilisez une résistance de précision (250 ohms) connectée aux bornes d'entrée et mesurez la tension. Une tension continue de 1 à 5 V aux bornes de la résistance indique une boucle 4-20 mA fonctionnelle.

Boucles de masse. Lorsque l'émetteur et l'automate programmable sont alimentés par des sources différentes ou sont reliés à la terre par des points différents, des boucles de masse introduisent du bruit dans le signal. Utilisez des modules d'interface analogique isolés ou installez un isolateur de signal entre l'émetteur et l'entrée de l'automate programmable.

Erreur de mise à l'échelle dans Automation Builder. Chaque module analogique nécessite des paramètres de mise à l'échelle corrects. Si vous avez configuré une entrée 4-20 mA comme 0-10 V ou défini une plage d'unités incorrecte (par exemple, 0-100 PSI au lieu de 0-250 PSI), les mesures sembleront erronées, mais le module fonctionnera correctement. Vérifiez la configuration du module dans Automation Builder, sous l'onglet « Mappage des E/S ».

Réglages des filtres. Les modules AC500 AI sont dotés de filtres numériques configurables. Si la constante de temps du filtre est trop faible, vous constaterez du bruit électrique. Si elle est trop élevée, vous ne détecterez pas les variations réelles du processus. Commencez par 50 ms et ajustez ensuite.

Tension de mode commun. Sur le TA521-AI4, la tension de mode commun maximale est de 30 V CC entre n'importe quelle entrée et la masse (AGND). Si votre émetteur est référencé à une masse différente, cette valeur peut être dépassée et entraîner des mesures erratiques. Reliez toutes les masses analogiques en un seul point.

---

Mon programme se télécharge, mais l'automate programmable s'arrête immédiatement.

Le programme se charge correctement, puis le processeur tombe à l'arrêt.

Configuration matérielle manquante. Votre programme fait référence à des modules d'E/S physiquement absents, ou la configuration du fond de panier dans Automation Builder ne correspond pas à celle du matériel présent sur les rails. Ouvrez la configuration matérielle et comparez-la avec le matériel réel. Si vous avez remplacé un TA521 par un TA522 ou déplacé des modules vers d'autres emplacements, la configuration est invalide.

Dépassement de capacité de la tâche / Délai d'attente du chien de garde. Le programme se compile et se charge, mais le temps d'exécution dépasse le délai d'attente du chien de garde. Cela se produit lorsque vous ajoutez un bloc fonctionnel complexe, comme une boucle PID à temps d'exécution rapide, qui n'existait pas dans le programme précédent. Vérifiez la configuration de la tâche et augmentez le délai d'attente, ou optimisez le bloc de code incriminé.

Division par zéro ou exception non gérée. En ST et LADDER, le processeur plante en cas de division par zéro, de pointeur invalide ou d'accès hors limites à un tableau. Aucun gestionnaire d'exceptions automatique n'est prévu. Le processeur s'arrête. Il est donc impératif d'effectuer une vérification des limites avant toute opération mathématique. En ST, vérifiez que le diviseur n'est pas nul avant la division. En LADDER, utilisez des blocs de comparaison avant les fonctions mathématiques.

Forcer les sorties à l'arrêt. Si des sorties numériques sont forcées en ligne et que vous chargez un nouveau programme, cet état peut entrer en conflit avec la nouvelle logique. Supprimez toutes les forçages avant le chargement. Dans Automation Builder, accédez à la vue des forçages et supprimez tous les forçages, puis téléchargez le programme.

---

Où puis-je encore me procurer des modules AC500 de rechange ?

La plateforme AC500 a connu plusieurs phases de cycle de vie. Certains modules sont encore actifs ; d’autres sont abandonnés.

Pour les modèles actuels (PM591, PM592, CM574), veuillez contacter directement ABB. Cependant, les délais de livraison peuvent atteindre 8 à 16 semaines pour les modèles plus anciens. Les modèles PM571, PM582, CM571 et plusieurs variantes de la série TA521 ne sont plus commercialisés.

Les distributeurs de pièces d'automatisation comme Rexel, Sonepar et les entreprises spécialisées en automatisation industrielle proposent encore des pièces neuves d'époque (NOS). Les prix varient considérablement. Consultez plusieurs sources.

Des fournisseurs spécialisés comme tztechio.com proposent des modules AC500 d'occasion testés et des surplus neufs, notamment les modèles plus difficiles à trouver comme le PM582 et le CM571.

Modules abandonnés que vous aurez du mal à trouver en remplacement :

· PM571

· PM582

· CM571

· Série TA521 (plusieurs variantes, mais les TA521-ETH et TA521-AI4 sont encore plus disponibles que les autres)

· Modules de fond de panier plus anciens

Si vous concevez un nouveau système ou remplacez un processeur défectueux, privilégiez un PM591 ou un PM592 plutôt qu'un PM582. Ils sont actuellement en production et plus facilement disponibles.

---

Puis-je utiliser un AC500 avec des variateurs ABB plus anciens ?

Oui. L'AC500 communique avec les anciens variateurs ABB via le protocole Modbus RTU série.

Modbus RTU via CM572. Le module de communication série CM572 offre des ports RS-232 et RS-485. Configurez-le comme maître Modbus dans Automation Builder. Connectez les bornes RS-485 (A+/B-) au port Modbus du variateur. Veillez à l'utilisation des résistances de terminaison : activez-les uniquement aux deux extrémités physiques du bus.

Les variateurs ACS350 et ACS355 prennent en charge Modbus RTU nativement. Le groupe de paramètres 53 (configuration Modbus) définit l'identifiant de station, le débit en bauds et la parité. Ces paramètres doivent correspondre à la configuration du CM572. Paramètres courants : 19 200 bauds, 8 bits de données, parité paire, 1 bit d'arrêt.

Bibliothèque DriveAP. ABB fournit la bibliothèque de blocs fonctionnels DriveAP pour Automation Builder. Elle gère la communication Modbus avec les variateurs ABB sans nécessiter l'écriture de code Modbus brut. Il suffit d'insérer un bloc DriveAP, de configurer l'identifiant du variateur et de lire/écrire les paramètres par index.

Les variateurs ACS580 et ACS880 fonctionnent également via Modbus RTU, mais ils prennent aussi en charge les bus de terrain Ethernet si vous disposez d'un CM574 ou du port Ethernet intégré au processeur. Pour les nouvelles installations, privilégiez Modbus TCP à RTU : il est plus rapide, facilite le dépannage et réduit les problèmes de câblage.

---

Résumé

La plupart des pannes des AC500 se classent en quelques catégories : problèmes d'alimentation, incompatibilités de configuration, problèmes de câblage et durée de vie des modules. Ayez toujours une carte mère TA523 de rechange sous la main. C'est le point de défaillance le plus fréquent après l'alimentation. En cas de doute, fiez-vous au code de clignotement de la LED du processeur pour identifier la source du problème.

Pour en savoir plus sur les produits d'automatisation ABB, consultez nos guides sur les plateformes PLC ABB, les principes fondamentaux des PLC, les variateurs de fréquence et les systèmes d'automatisation industrielle.

-------------------------------------------------------------------------------------------------------------------
