Le Omron C200H Les automates programmables industriels (API) ont longtemps constitué la pierre angulaire de l'automatisation industrielle dans les usines du monde entier. Officiellement abandonnés par Omron depuis des années, ces systèmes obsolètes posent un défi de taille aux techniciens de maintenance : les pièces détachées se raréfient, la documentation technique est éparpillée et les responsables d'usine insistent pour une mise à niveau. Si vous utilisez encore un C200H dans votre atelier de production (et ils sont nombreux), ce guide est fait pour vous. Nous y abordons le remplacement de la batterie sans perte de programme, le brochage des câbles de programmation, la compatibilité logicielle, la disponibilité des modules actuels et une stratégie de migration réaliste vers la série CJ.

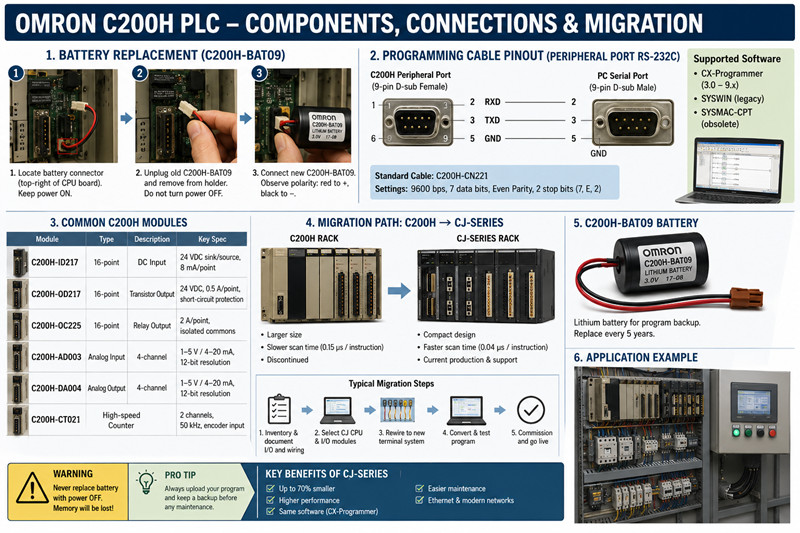

1. Remplacement de la batterie : C200H-BAT09 et procédure de remplacement sans perte de programme

Le C200H utilise une batterie de secours au lithium (référence Omron C200H-BAT09) pour conserver le programme utilisateur et la mémoire du processeur en cas de coupure de courant. La durée de vie typique de la batterie est de 5 ans dans des conditions ambiantes normales. Lorsque la tension de la batterie diminue, la LED d'alarme du processeur clignote ou le voyant « BAT LOW » s'affiche sur la console de programmation. Remplacez-la rapidement : une batterie déchargée lors d'un arrêt de production entraînera un redémarrage du processeur.

Où acheter : La batterie C200H-BAT09 n’est plus fabriquée par Omron, mais reste disponible auprès de distributeurs spécialisés en automatisation et de fournisseurs de surplus. Sur tztechio.com, nous proposons des batteries Omron C200H-BAT09 authentiques. Évitez les batteries au lithium génériques dépourvues de connecteur et de régulateur de tension ; une batterie non conforme peut fuir ou surchauffer à l’intérieur du boîtier du processeur.

Procédure de remplacement étape par étape :

1. Mettez l'automate programmable sous tension et connectez un outil de programmation (programmateur portable ou CX-Programmer via câble).

2. Téléversez l'intégralité du programme dans votre logiciel de programmation et enregistrez-en une copie de sauvegarde sur disque.

3. Laissez l'alimentation principale branchée pendant toute la durée du remplacement — celle-ci alimente la RAM à partir du bloc d'alimentation, et non de la batterie.

4. Ouvrez le capot avant de l'unité centrale. Repérez le connecteur de la batterie en haut à droite de la carte mère.

5. Débranchez délicatement l'ancien connecteur C200H-BAT09. Retirez la batterie de son logement.

6. Insérez le nouveau C200H-BAT09 et branchez fermement le connecteur. Respectez la polarité : fil rouge sur le +, fil noir sur le —.

7. Fermez le couvercle. Vérifiez sur l'outil de programmation que la mémoire est intacte. Effacez l'indicateur d'erreur de batterie si nécessaire (CX-Programmer : en mode automate, cliquez sur « Effacer l'erreur de batterie »).

8. Notez la date de remplacement sur l'étiquette à l'intérieur de la porte du processeur.

Avertissement important : Ne jamais remplacer la batterie lorsque l’appareil est hors tension. Même le supercondensateur de secours de certaines versions du processeur C200H se décharge en moins de 20 minutes. Si la coupure de l’alimentation est inévitable, vous devez la rétablir dans les 60 secondes suivant le débranchement de la batterie.

2. Câble de programmation et logiciel : brochage du câble et compatibilité avec le programmateur CX

La programmation du C200H nécessite un câble périphérique et un logiciel compatible. La connexion standard est RS-232C via le port périphérique (un connecteur D-sub femelle à 9 broches sur le processeur ou un adaptateur de port périphérique optionnel).

Types de câbles et brochage :

· C200H-CN221 (Omron d'origine) : Permet de connecter le port périphérique du C200H à un port série RS-232 à 9 broches d'un PC. Brochage : 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Aucune ligne de contrôle de flux n'est nécessaire pour la plupart des opérations.

· Adaptateurs USB vers RS232 : ils fonctionnent s’ils utilisent une puce FTDI ou Prolific PL2303 authentique. Évitez les contrefaçons bon marché : elles introduisent des erreurs de transmission susceptibles de corrompre le programme lors des transferts de données.

· Adaptateur CQM1-CIF02 (périphérique vers RS232) : nécessaire si votre processeur C200H est équipé de l’ancien connecteur périphérique rond à 8 broches. Utilisez cet adaptateur avec un câble RS-232 droit standard.

Options logicielles :

· CX-Programmer (versions 3.0 à 9.x) : entièrement compatible avec le C200H. Les versions plus récentes de CX-Programmer (9.5 et ultérieures) fonctionnent sous Windows 10/11, mais nécessitent le mode pilote hérité. Définissez le modèle d’automate sur « C200H » et le type de réseau sur « SYSMAC WAY » ou « Toolbus ».

· SYSWIN (ancien logiciel Omron) : Fonctionne, mais uniquement avec les versions très anciennes de Windows. Non recommandé.

· SYSMAC-CPT : Ce logiciel couvre la programmation C200H, mais il est obsolète. À utiliser uniquement si vous possédez déjà une licence.

· Téléchargement du logiciel : CX-Programmer est toujours commercialisé par Omron sous le nom de FA Integrated Tool Package. Aucune version gratuite n’est disponible. Certains sites tiers proposent des versions d’essai, mais il s’agit souvent de logiciels malveillants. Achetez une licence ou faites appel à un distributeur proposant un pack de licences.

Paramètres de communication : 9 600 bauds, 7 bits de données, parité paire, 2 bits d’arrêt (7, E, 2) — il s’agit du protocole SYSMAC WAY par défaut du C200H. CX-Programmer détecte automatiquement ces paramètres dans la plupart des cas.

3. Référence des modules communs : ID217, OD217 et autres modules d’E/S

Bien que le C200H ne soit plus produit, de nombreux modules d'E/S restent disponibles sur le marché des surplus. Les modules les plus demandés sont :

Module | Type | Description

C200H-ID217 | Entrée CC 16 points | Source/puits 24 V CC, 8 mA par point, bornier amovible

C200H-OD217 | Sortie transistor 16 points | 24 V CC, 0,5 A par point, protection contre les courts-circuits

C200H-OC225 | Sortie relais 16 points | 2 A par point, communs isolés, relais remplaçables

C200H-AD003 | Module d'entrée analogique | 4 canaux, 1–5 V / 4–20 mA, résolution 12 bits

C200H-DA004 | Module de sortie analogique | 4 canaux, 1–5 V / 4–20 mA, résolution 12 bits

C200H-CT021 | Compteur haute vitesse | 2 canaux, 50 kHz, entrée codeur

Disponibilité : Les modules C200H-ID217 et C200H-OD217 sont les plus demandés, car les racks d’E/S CC sont soumis aux contraintes électriques les plus importantes sur le terrain. Nous réapprovisionnons régulièrement nos stocks. Les modules de sortie relais (OC225) sont également couramment utilisés dans les lignes de convoyage et d’emballage plus anciennes qui ne nécessitent pas de commutation à haute vitesse.

Que vérifier avant d'acheter des modules d'occasion :

· Vérifiez que les broches du connecteur de fond de panier ne sont pas pliées ou corrodées.

· Testez les indicateurs LED avec une source de courant continu de 24 V sur les entrées.

· Pour les modules analogiques, demandez un rapport d'étalonnage ou des valeurs de test.

4. Voie de migration : C200H → Série CJ – Éléments à prendre en compte

À terme, toute installation C200H atteint un point critique : une panne de module, un coût de pièces détachées supérieur à celui d’un automate programmable neuf, ou la perte d’un programmeur qualifié. La solution de mise à niveau naturelle consiste à passer à la série Omron CJ (CJ1, CJ2 ou la plus récente série NJ/NX pour la commande de mouvement).

Pourquoi la série CJ ?

· Même environnement de programmation (CX-Programmer) — vos ingénieurs n'ont pas besoin de formation supplémentaire.

· Temps de balayage nettement plus rapides (0,04 μs par instruction de base contre 0,15 μs sur C200H).

· Encombrement réduit — jusqu'à 70 % plus petit qu'un rack C200H.

· Production actuelle, garantie complète et assistance mondiale.

Compatibilité des câblages — la dure réalité :

Les modules d'E/S des séries C200H et CJ utilisent des architectures de fond de panier et des connecteurs différents. Il est impossible de simplement retirer un module C200H-ID217 de l'ancien rack et de le brancher sur un socle de la série CJ. Le câblage doit être recâblé ou adapté.

Étapes pratiques de la migration :

9. Faites l'inventaire de votre rack : documentez chaque module, son emplacement et l'affectation de chaque borne. Créez un schéma de câblage.

10. Choisissez un processeur de la série CJ en fonction du nombre d'E/S et de la taille du programme. Un CJ2M-CPU31 convient à la plupart des remplacements de processeurs C200H de taille moyenne. Pour les installations plus importantes, le CJ2H-CPU64 offre 160 000 étapes et une connectivité Ethernet/IP.

11. Modules d'E/S sélectionnés : La série CJ utilise des modules CJ1W-* (par exemple, le CJ1W-ID211 remplace la fonction du C200H-ID217 ; le CJ1W-OD211 remplace celle du OD217). Ils offrent les mêmes caractéristiques électriques dans un format plus compact.

12. Réécrivez le programme ; n’essayez pas une conversion directe. Le jeu d’instructions de la série CJ est un sur-ensemble de celui du C200H, mais l’adressage est différent (les cartes mémoire d’E/S sont entièrement restructurées). L’outil « Convert PLC » de CX-Programmer constitue un point de départ, mais une vérification manuelle est indispensable.

13. Réaménagement du panneau : La série CJ utilise un système de borniers à 32 ou 64 points, contrairement au câblage par modules individuels du C200H. Prévoyez l’emplacement du nouveau rail de bornier et de la goulotte de câblage.

14. Mise en service hors ligne : tester le nouveau programme sur le processeur de la série CJ en mode simulateur avant de retirer l’ancien C200H du service.

Répartition des coûts de migration (système typique à 64 E/S) :

Article | Coût estimé

CJ2M-CPU31 + alimentation + socle 4 emplacements | 650 $–900 $

Modules d'E/S CJ1W (équivalents aux E/S C200H existantes) | 100 $ à 250 $ par module

Câblage (en interne, 16 à 24 heures) | 800 $ à 1 800 $

Programmation et mise en service | 500 $ – 2 000 $

Estimation totale | 2 050 $ – 4 950 $

Comparez cela au coût d'une seule panne de C200H-OD217 lors d'une interruption imprévue, et la migration se justifie souvent en un seul cycle de production.

5. Prix et disponibilité : Où trouver des C200H en stock ?

Les pièces détachées pour C200H ne sont plus fabriquées ; le marché se compose donc exclusivement de pièces de rechange et de surplus. Voici ce à quoi vous pouvez vous attendre :

· C200H-CPU01/03 : 150 $ à 300 $ (d'occasion, testé)

· Batterie C200H-BAT09 : 25 $ à 45 $ (ancien stock neuf)

· C200H-ID217 : 60 $ à 120 $ (d'occasion, testé)

· C200H-OD217 : 70 $ à 150 $ (d'occasion, testé)

· C200H-OC225 : 50 $ à 100 $ (d'occasion, testé)

· C200H-AD003 : 100 $ à 200 $ (d'occasion, étalonnage requis)

· C200H-RM001 (maître d'E/S à distance) : 80 $ à 180 $

Sur tztechio.com, nous proposons une sélection rigoureuse de modules C200H, tous testés en laboratoire avant leur mise en vente. Nous fournissons également des systèmes de la série CJ à des prix compétitifs pour ceux qui souhaitent migrer. Consultez notre catégorie PLC et notre section Omron pour connaître notre stock actuel.

Conseil de pro : Si vous achetez des pièces détachées pour C200H afin de maintenir une ligne de production en service pendant 2 à 3 ans supplémentaires, prévoyez au moins une alimentation de rechange (C200H-PS201 ou PS221) par rack. Les condensateurs d’alimentation vieillissent et tombent en panne plus fréquemment que les cartes CPU.

6. FAQ – Questions réelles des acheteurs

Q : Puis-je utiliser une pile au lithium standard CR17345 à la place de la C200H-BAT09 ?

R : La pile est de même taille (CR17345), mais la C200H-BAT09 est équipée d'un connecteur pré-installé avec un boîtier à polarité spécifique et d'un circuit régulateur de tension. Une pile nue, sans régulateur, peut endommager la carte du processeur. Utilisez la pièce d'origine.

Q : Le logiciel CX-Programmer fonctionne-t-il sous Windows 10 avec le C200H ?

R : Oui, CX-Programmer version 9.5 et ultérieures fonctionne sous Windows 10/11 64 bits. Vous devez installer les pilotes USB/série hérités en mode de compatibilité. Si vous utilisez un adaptateur USB vers RS232, installez le pilote de l'adaptateur avant de connecter l'automate.

Q : Les sorties de mon C200H-OD217 restent bloquées à l'état haut. Le module ou le processeur est-il défectueux ?

A : Vérifiez d'abord si la charge de sortie est inférieure à la limite de 0,5 A par point. Une surcharge provoque un court-circuit du transistor de sortie. Essayez de changer le module d'emplacement ; si le problème persiste, remplacez-le. S'il reste sur le même emplacement, examinez la table de sortie du processeur.

Q : Quel câble me faut-il pour un processeur C200H avec un port rond à 8 broches ?

R : Il vous faut un adaptateur périphérique vers RS232 CQM1-CIF02 et un câble série DB9 standard. Sinon, l'adaptateur USB CS1W-CIF31 (avec connecteur rond à 8 broches) fonctionne sur les PC récents dépourvus de ports série.

Q : Le C200H bénéficie-t-il toujours du support technique d'Omron ?

R : Omron n'assure plus d'assistance téléphonique ni par courriel pour la série C200H. Pour toute question spécifique à un module, veuillez contacter les équipes techniques de vos distributeurs, consulter les forums d'automatisation (PLCTalk.net, MrPLC.com) ou contacter notre assistance téléphonique sur tztechio.com.

Q : Puis-je mélanger des modules C200H et des modules de la série CJ sur le même fond de panier ?

R : Non. L'architecture du bus de fond de panier est complètement différente. La migration nécessite le remplacement de l'ensemble du rack. Toutefois, vous pouvez maintenir le C200H en fonctionnement parallèle avec un nouveau rack de la série CJ via une liaison série ou Ethernet au sein du même panneau de commande lors d'une migration progressive.

------------------------------------------------------------------------------------------------------------------
