Système Bently Nevada 3500 : Guide d’entretien et pièces de rechange pour la protection des machines
Ton Bentley Nevada Un rack 3500 vient de générer une panne de canal sur un train de compresseurs critique, et l'ingénieur de l'usine demande un module d'E/S de remplacement avant le prochain arrêt technique. Si vous gérez la protection des machines tournantes dans les secteurs du pétrole et du gaz, de la production d'énergie ou de l'industrie lourde, vous savez déjà que le système 3500 est essentiel à la surveillance des vibrations ; son bon fonctionnement repose sur la connaissance précise des modules, des particularités du micrologiciel et des fournisseurs de pièces détachées, sans pour autant dépasser le budget de maintenance.

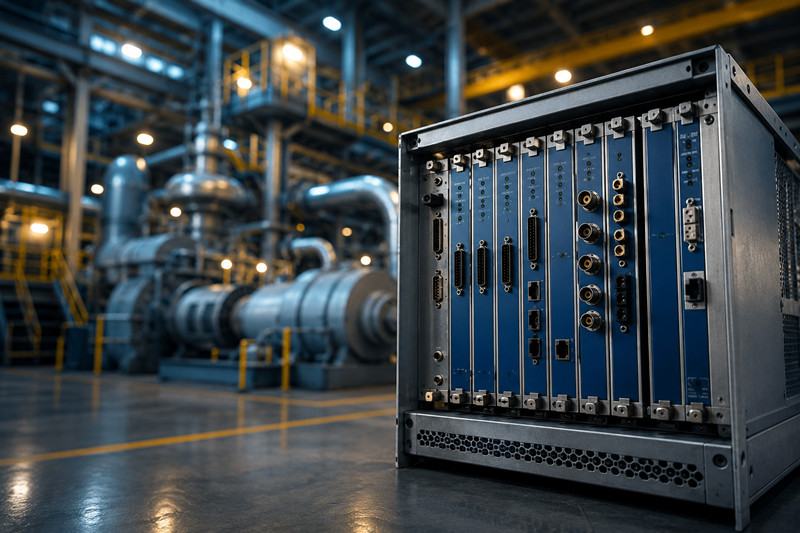

Le Bently Nevada 3500 est un système de surveillance et de protection des machines monté en rack. Il s'agit d'un châssis 19 pouces (le rack) pouvant accueillir jusqu'à 14 modules, chacun dédié à une fonction spécifique : conditionnement du signal d'une sonde de proximité, surveillance des vibrations, surveillance de la température, sortie relais ou communication avec un système de contrôle-commande distribué (DCS) ou un système d'archivage des données de l'usine.
Les configurations de rack courantes comprennent :
Ces baies sont installées dans des salles de contrôle et des boîtes de jonction sur le terrain, du bassin permien à la mer du Nord, et fonctionnent souvent pendant une décennie, voire plus, sans démontage complet.
La plupart des interventions de maintenance sur un système 3500 sont réalisées dans l'urgence. Un roulement de compresseur motorisé commence à montrer des signes de faiblesse, et le circuit de protection doit rester actif pendant le remplacement d'un module suspect. Voici les scénarios les plus courants.
Le rack 3500 prend en charge le remplacement à chaud de la plupart des modules, mais pas de tous. Les alimentations 3500/15 et l'interface rack 3500/20 peuvent être remplacées même lorsque le rack est sous tension. Qu'en est-il de la carte moniteur 3500/42 ? Techniquement, oui, mais son remplacement provoque une brève interruption sur les quatre canaux lors de l'initialisation (environ 5 à 10 secondes). Il est recommandé de shunter les canaux concernés dans le système de contrôle-commande ou la logique de relais avant de retirer la carte.
Procédure pour un remplacement à chaud 3500/42 :
L'utilisation de différentes versions de firmware sur un même rack risque d'entraîner des problèmes de communication au niveau du fond de panier. Veillez à toujours utiliser la même version majeure.
Le module 3500/42 est compatible avec les sondes de proximité 3300 XL 5 mm/8 mm et les sondes de la série 7200, mais la configuration du module détermine la sonde compatible. Un problème fréquent : remplacer une sonde 3300 XL par une sonde de la série 7200 sans mettre à jour la configuration des canaux dans le logiciel de configuration du rack. Le module 3500/42 requiert des facteurs d'échelle et des courbes de linéarisation spécifiques. Utiliser une sonde 7200 avec les paramètres du module 3300 XL faussera la mesure de la tension d'entrefer jusqu'à 2 V.
Ces baies aspirent l'air de refroidissement par le bas et l'évacuent par le haut. Dans les installations du Moyen-Orient ou de la côte du Golfe du Mexique, l'accumulation de poussière et de sable sur les filtres des ventilateurs est la principale cause de défaillances prématurées des modules. Nettoyez ou remplacez les filtres tous les 90 jours dans les environnements poussiéreux. La condensation dans les baies montées sur site (fréquente sur les plateformes offshore et dans les climats froids) provoque des contacts intermittents sur les connecteurs du fond de panier ; appliquez un vernis de protection sur les bords exposés du circuit imprimé lors de l'installation.
Le micrologiciel des modules 3500 (stocké dans la mémoire flash de chaque module processeur) peut être mis à jour sur site à l'aide du logiciel de configuration 3500 Rack. Pour ce faire, vous avez besoin d'un ordinateur Windows équipé d'un adaptateur série ou USB-série connecté au module 3500/22M TDI. Veuillez noter que les anciennes versions du logiciel de configuration peuvent présenter des problèmes de stabilité et de compatibilité sous Windows 11 ; l'utilisation d'un système d'exploitation plus ancien ou validé officiellement est recommandée.
Piège lors de la mise à jour du firmware : la mise à jour d'un 3500/42 de la version 3.x à la version 5.x du firmware modifie le mappage des données internes. Si votre système de contrôle-commande (DCS) lit les valeurs de vibration via Modbus à l'aide d'une passerelle 3500/92, vous devez mettre à jour le mappage des registres Modbus dans la configuration du 3500/92. après Mise à niveau 3500/42. Ignorez cette étape et le DCS affichera des données erronées.
Les modules de relais 3500/32 et 3500/34 offrent respectivement quatre et huit sorties relais pour les signaux d'alarme et de déclenchement d'urgence. La plupart des installations utilisent une configuration à sécurité intégrée : les relais sont alimentés en fonctionnement normal et désactivés en cas de déclenchement. Ainsi, une panne de module de relais, une coupure de courant ou un câble endommagé entraîne un déclenchement. Il est impératif de tester la logique de vote des relais (1 sur 1, 2 sur 2 ou 1 sur 2) à chaque arrêt technique ; une incohérence de vote entre le rack et le système de contrôle-commande distribué (DCS) peut provoquer des déclenchements intempestifs.
Si un rack perd son interface centrale (le module 3500/20 ou le TDI 3500/22M servant d'interface principale), il devient totalement inopérant : aucun module ne répond et toutes les sorties relais conservent leur dernier état. Il est donc indispensable de toujours disposer d'un module d'interface et d'une alimentation 3500/15 de rechange. Le délai de livraison d'un module 3500/20 ou 3500/22M neuf chez Baker Hughes peut atteindre 12 à 18 semaines. Les unités reconditionnées sont généralement disponibles en quelques jours.
Q : Puis-je mélanger des modules neufs et reconditionnés dans le même rack Bentley Nevada 3500 ?
A: Oui, à condition que la version du firmware soit identique sur chaque type de module. L'utilisation conjointe de cartes 3500/42 neuves et reconditionnées fonctionne parfaitement si elles utilisent toutes la même version de firmware. L'interface rack ne tient pas compte du statut de reconditionnement ; seules la version du firmware et la configuration importent.
Q : Comment savoir si mon module 3500/42 a besoin d'une mise à jour du firmware ?
A: Si le logiciel de votre système 1 affiche des erreurs de communication sur un canal spécifique, ou si le logiciel de configuration du rack 3500 signale une incompatibilité de révision lors du remplacement d'un module, une mise à jour est nécessaire. Vérifiez la version du micrologiciel sur l'étiquette du module ou via l'écran « À propos » du logiciel.
Q : Quelle est la durée de vie d'un rack 3500 standard avant que l'obsolescence ne devienne un problème ?
A: Baker Hughes assure toujours le support de la plateforme 3500, mais les modules fabriqués avant 2010 arrivent en fin de vie en termes de réparations en usine. La plupart des sites prévoient un cycle de vie de 15 à 20 ans avant de migrer vers la nouvelle série Bentley Nevada Orbit 60.
Q : Pourquoi mon rack 3500 continue-t-il d'afficher « défaut de canal » sur une entrée de sonde même après avoir changé le module ?
A: Le problème provient probablement du câble de la sonde, de sa rallonge ou de la sonde elle-même. Vérifiez la résistance et l'isolation du câble à l'aide d'un ohmmètre : un câble endommagé près de l'extrémité de la sonde (fréquent sur les machines à fortes vibrations) provoque des défauts intermittents qui suivent le câble et non le module.
Q : Puis-je utiliser la passerelle Modbus 3500/92 avec un automate programmable moderne Allen-Bradley ControlLogix ?
A: Oui. Le 3500/92 prend en charge Modbus TCP et Modbus RTU. Lors du mappage des registres vers un automate ControlLogix, soyez attentif aux éventuels décalages d'adressage (à partir de 0 ou de 1) entre le registre de la passerelle Bently Nevada et le pilote/les étiquettes Modbus de votre automate ; ajoutez un octet si les données semblent décalées.
Q : Combien de temps faut-il généralement pour reconditionner un module 3500 dans un centre de réparation tiers ?
A: Le délai de traitement standard est de 5 à 10 jours ouvrables pour les modules courants comme le 3500/42 ou le 3500/15. Les modules moins courants (3500/44, 3500/50 Tachymètre) peuvent prendre de 3 à 4 semaines si le centre de réparation doit se procurer des ASIC propriétaires.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
