Vous gérez une ligne de production et le client vient d'imposer une nouvelle exigence : intégrer un système de vision, ajouter trois axes servo et enregistrer les données de cycle dans une base de données SQL, le tout sur un seul automate. L'ancienne plateforme PLC ne peut pas gérer cette configuration sans l'ajout de trois CPU et d'une interface homme-machine (IHM) dédiée. C'est là que Beckhoff TwinCAT change la donne. TwinCAT (The Windows Control and Automation Technology) transforme n'importe quel PC compatible en automate programmable temps réel, en contrôleur de mouvement souple et en interface homme-machine, le tout simultanément. Pour les ingénieurs lassés des limitations des matériels propriétaires, il s'agit d'un changement de paradigme qu'il est essentiel de bien comprendre.

Qu'est-ce que TwinCAT, au juste ?

TwinCAT n'est pas un automate programmable industriel traditionnel. Il s'agit d'un environnement d'exécution logiciel fonctionnant sur des PC industriels standard équipés de Windows ou d'un système d'exploitation temps réel. Au cœur de TwinCAT se trouve un noyau temps réel – l'environnement temps réel TwinCAT – qui étend les capacités du système d'exploitation et exécute les tâches de contrôle avec des temps de cycle déterministes pouvant atteindre 50 microsecondes, indépendamment des autres opérations effectuées par le PC.

L'environnement de programmation TwinCAT XAE (eXtended Automation Engineering) est entièrement intégré à Microsoft Visual Studio. Il ne s'agit pas d'un module complémentaire superficiel, mais d'un véritable environnement d'ingénierie permettant d'écrire du code API dans l'un des cinq langages de la norme IEC 61131-3 (texte structuré, langage à contacts, diagramme fonctionnel, graphe de fonctions séquentielles ou liste d'instructions), de configurer les bus de terrain EtherCAT, de régler les servovariateurs, de configurer les interfaces homme-machine et de déboguer l'ensemble du système depuis une seule et même fenêtre.

TwinCAT 3, la version majeure actuelle, prend également en charge les modules C++ et MATLAB/Simulink compilés directement dans le contexte temps réel. Si votre équipe compte des ingénieurs algorithmiques qui programment en C++ plutôt qu'en langage Ladder, ils peuvent contribuer sans avoir à apprendre un nouveau langage.

TwinCAT en situation réelle : matériel, configuration et déploiement

Vous utiliserez très probablement TwinCAT sur les PC embarqués de la série CX de Beckhoff. Ce sont des ordinateurs industriels sans ventilateur qui font le lien entre un microcontrôleur et un serveur complet. Voici à quoi ressemble la gamme en pratique :

Série CX20xx (ex. : CX2020, CX2040) — Ces automates programmables sont conçus pour les machines de taille moyenne. Le CX2020 est équipé d’un processeur Intel Atom ou Celeron, de 4 Go de RAM et de deux ports EtherCAT. Une configuration typique comprend une machine d’emballage avec six axes servo, 200 points d’E/S numériques et une interface homme-machine (IHM) intégrée. L’ensemble de la machine peut être programmé avec un seul projet TwinCAT 3. Le prix catalogue d’un CX2020 avec TwinCAT TC1250 (temps d’exécution de l’automate) se situe entre 1 200 et 1 500 $ environ, selon la version.

Série CX51xx (ex. : CX5120, CX5130) — Il s’agit de contrôleurs hautes performances. Le CX5120 est équipé d’un processeur Intel Core i5 ou i7, jusqu’à 16 Go de RAM et prend en charge plusieurs réseaux EtherCAT indépendants. On les retrouve fréquemment dans l’outillage de production de semi-conducteurs, les presses d’imprimerie et les systèmes de manutention de grande envergure. Un CX5130 doté de 8 Go de RAM, d’un SSD de 64 Go et d’une interface TwinCAT TC1250 coûte environ entre 2 800 et 3 500 $.

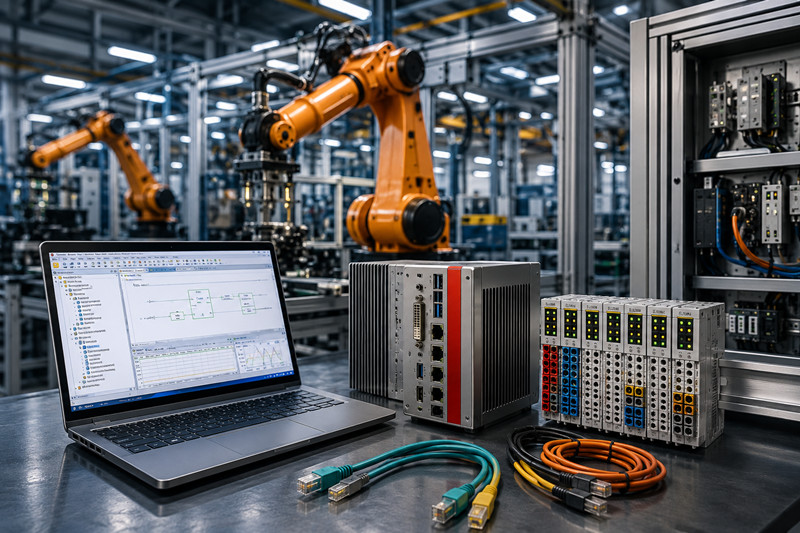

L'installation sur site se déroule comme suit : vous connectez vos terminaux EtherCAT (coupleur EK1100 + modules d'E/S série EL) au port EtherCAT intégré du CX. Vous connectez l'ordinateur portable d'ingénierie via Ethernet au second port du CX. Vous ouvrez Visual Studio, créez un nouveau projet TwinCAT XAE, analysez le bus EtherCAT et la configuration complète des E/S est automatiquement renseignée. Vous pouvez ensuite écrire votre logique, affecter des variables aux E/S physiques et télécharger le projet. L'automate démarre, l'environnement d'exécution se lance et la machine fonctionne.

Un exemple concret tiré d'une cimenterie des Émirats arabes unis : un système de mélange de matériaux utilisant un CX2040 pilotant 14 doseurs à vis via des bornes de moteurs pas à pas EL7041, avec communication Modbus TCP vers le système SCADA de l'usine. L'ensemble de la logique de contrôle — séquencement des lots, gestion des recettes, gestion des alarmes — tient dans environ 3 200 lignes de texte structuré. La mise en service a nécessité quatre jours, de la première mise sous tension au démarrage de la production.

Considérations avancées et pièges concrets

TwinCAT est puissant, mais il présente des particularités qui peuvent déconcerter les ingénieurs venant des automates programmables traditionnels.

La licence n'est pas liée au matériel. Contrairement à Siemens ou Rockwell, où la licence d'exécution est associée au numéro de série du processeur, les licences TwinCAT sont stockées sur une clé USB (la clé de sécurité TwinCAT) ou dans la mémoire interne du CX. Vous achetez un fichier de clé de licence auprès de Beckhoff, vous l'activez via le service de licences TwinCAT, et il est lié à l'identifiant matériel. En cas de panne du CX et de son remplacement, vous devez réactiver la licence. Conservez toujours vos fichiers de clé de licence dans un système de gestion de versions. Prix d'une licence d'exécution de base pour automate programmable TC1250 : environ 350 à 500 $. Le pack complet TC3 CNC + Robotique (série TC3xxx) coûte entre 2 500 et 6 000 $ selon le nombre d'axes.

Le noyau temps réel est exigeant quant aux pilotes. Si vous installez TwinCAT sur un PC Windows standard (et non sur un PC Beckhoff), vous risquez de rencontrer des problèmes de pilotes Ethernet. TwinCAT requiert des chipsets d'interface réseau spécifiques (Intel I210 ou I219 sont des choix sûrs) pour atteindre des temps de cycle EtherCAT inférieurs à la milliseconde. Les chipsets Realtek, courants sur les cartes mères grand public, ne sont pas fiables. C'est pourquoi Beckhoff commercialise la série CX : tout est pré-validé. Si vous effectuez une mise à niveau sur un PC existant, vérifiez d'abord le chipset.

La priorisation des tâches est plus importante qu'il n'y paraît. TwinCAT exécute les tâches par niveaux de priorité. Une tâche non prioritaire (comme un gestionnaire Modbus TCP configuré avec la même priorité que votre tâche principale d'automate) peut faire exploser votre budget de temps de cycle. La structure standard est la suivante : tâche principale d'automate (1 à 10 ms, priorité maximale), communication IHM (50 à 100 ms, priorité moyenne) et enregistrement des données (200 à 500 ms, priorité minimale). Tout écart par rapport à cette hiérarchie entraînera des défauts aléatoires du chien de garde, qui ressembleront à des problèmes matériels mais seront en réalité des problèmes d'ordonnancement logiciel.

La gestion de la mémoire est manuelle. TwinCAT ne prend pas en charge le ramasse-miettes. Si vous allouez de la mémoire dynamiquement dans une tâche cyclique (par exemple, en utilisant M_ALLOC ou en créant des tableaux de longueur variable dans un programme s'exécutant toutes les 2 ms), vous finirez par fragmenter l'espace mémoire et provoquer un plantage. Pré-allouez toute la mémoire. Utilisez des tableaux de taille fixe et des tampons circulaires. Toute allocation dynamique doit être considérée comme un dysfonctionnement.

Pour en savoir plus sur la sélection du matériel de la série CX, consultez notre comparatif de la famille Beckhoff CX et notre guide sur l'architecture de contrôle sur PC.

Prix ​​et disponibilité

La tarification de Beckhoff est transparente, mais varie selon les régions. Voici des estimations réalistes pour les États-Unis et l'Europe à la mi-2026 :

Article | Prix estimé (USD)

PC embarqué CX2020 + 4 Go de RAM + SSD de 32 Go | 1 200 $ – 1 500 $

PC embarqué CX5130 + 8 Go de RAM + SSD de 64 Go | 2 800 $ – 3 500 $

Licence d'exécution pour automate programmable TwinCAT TC1250 (1 par processeur) | 350 $ – 500 $

TwinCAT TC3 NC PTP (commande servo, jusqu'à 4 axes) | 950 $ – 1 400 $

Machine à commande numérique TwinCAT TC3 (jusqu'à 9 axes) | 2 500 $ – 4 000 $

EL1008 (entrée numérique 8 canaux, 24 V) | 45 $ – 60 $

EL2008 (sortie numérique 8 canaux, 24 V, 0,5 A) | 55 $ – 75 $

EL7041 (borne pour moteur pas à pas à 1 canal) | 180 $ – 240 $

Clé de sécurité TwinCAT (USB) | 90 $ – 120 $

Les délais de livraison pour la série CX20xx sont généralement de 4 à 6 semaines. Pour la série CX51xx, comptez 6 à 10 semaines. Les licences sont livrées sous forme de fichiers d'activation dans un délai de 1 à 2 jours ouvrables suivant l'achat. Nous avons en stock les modèles CX courants et les terminaux d'E/S ; consultez notre page d'inventaire et de prix pour connaître la disponibilité en temps réel.

Foire aux questions

Q : Puis-je exécuter TwinCAT sur un ordinateur portable ou de bureau standard ?

R : Oui, pour le développement et les tests. TwinCAT XAE fonctionne sur tout système Windows 10/11 Pro ou Entreprise. Pour la production, utilisez un IPC Beckhoff série CX ou un PC industriel équipé d'un chipset Ethernet validé (Intel I210/I219). Le matériel grand public avec cartes réseau Realtek ne garantit pas des performances EtherCAT fiables en temps réel.

Q : Quelle est la différence entre TwinCAT 2 et TwinCAT 3 ?

A: TwinCAT 2 utilise un environnement de développement autonome. TwinCAT 3 est intégré à Visual Studio, prend en charge les modules C++ et Simulink en contexte temps réel et utilise une architecture d'exécution plus moderne. Beckhoff ne développe plus activement TwinCAT 2. Tous les nouveaux projets doivent utiliser TwinCAT 3.

Q : Ai-je besoin de connaître la norme IEC 61131-3 pour utiliser TwinCAT ?

R : Oui, mais un seul langage suffit. Le texte structuré (ST) est le choix le plus courant pour les nouveaux développements, car il ressemble au Pascal ou au C. Si votre équipe maîtrise la logique à relais, TwinCAT la prend également en charge. Les fonctionnalités plus avancées (modules C++, blocs de fonctions personnalisés dans d'autres langages) sont optionnelles.

Q : Comment TwinCAT gère-t-il les mises à jour du firmware ?

A : Les mises à jour du micrologiciel s'effectuent via le Gestionnaire système TwinCAT. Téléchargez une nouvelle image de micrologiciel (.efi) sur le CX via Ethernet, redémarrez, et le contrôleur démarrera avec la nouvelle version. Il est possible de revenir à une version antérieure, mais cela nécessite une réinstallation complète. Testez toujours les mises à jour du micrologiciel sur un contrôleur de rechange au préalable.

Q : TwinCAT peut-il communiquer avec d'autres automates programmables et systèmes SCADA ?

R : Oui, de manière exhaustive. TwinCAT prend en charge OPC UA (serveur et client), Modbus TCP/RTU, PROFINET (en tant que contrôleur ou périphérique), EtherNet/IP, BACnet et de nombreux autres protocoles via des blocs fonctionnels dédiés ou des modules complémentaires. Il intègre également une base de données SQL native pour la journalisation.

Q : Que se passe-t-il si le système d'exploitation Windows plante sur un contrôleur CX ?

R : La série CX utilise TwinCAT/BSD (un système d'exploitation temps réel basé sur FreeBSD) ou Windows 10/11 IoT Enterprise. Sous Windows, le noyau temps réel de TwinCAT est distinct du noyau Windows. En cas de plantage de Windows, l'IHM et les services non temps réel sont interrompus, mais la logique de l'automate programmable continue de fonctionner. Le CX peut être configuré pour redémarrer automatiquement et relancer l'environnement d'exécution TwinCAT en moins de 60 secondes. Consultez nos bonnes pratiques de déploiement TwinCAT pour les configurations de redondance.

Réflexions finales

Beckhoff TwinCAT n'est pas qu'un simple automate programmable : c'est une plateforme d'automatisation complète qui remplace l'architecture traditionnelle (contrôleur, contrôleur de mouvement, IHM et passerelle) par un environnement logiciel unique sur du matériel standard. L'apprentissage est certes complexe, notamment en ce qui concerne la configuration en temps réel et les licences. Mais pour les ingénieurs exigeants en matière de performance, de flexibilité et d'une chaîne d'outils unifiée, TwinCAT offre des solutions là où les automates programmables classiques atteignent leurs limites. Commencez avec un CX2020 et une licence TC1250 de base, développez un prototype simple, et vous comprendrez pourquoi le contrôle sur PC est l'architecture dominante dans l'industrie manufacturière de pointe, de l'Allemagne à Dubaï.

------------------------------------------------------------------------------------------------------------------
