Le feu rouge que vous ne pouvez pas ignorer

Il est 2 h du matin, un mardi. Le chef d'équipe vous appelle par radio : le contrôleur ABB AC800M de la ligne 4 signale une batterie faible et la production est à cinq minutes d'un arrêt forcé. Vous n'avez qu'une minute pour changer la batterie avant le démarrage du lot du matin, et vous n'avez pas droit à l'erreur. Ce genre de situation se produit quotidiennement dans les raffineries de pétrole, les centrales électriques et les usines chimiques du monde entier. Le contrôleur ABB AC800M est un élément essentiel de l'automatisation industrielle, mais comme toute infrastructure critique, il exige une maintenance régulière, notamment pour le remplacement de la batterie, la gestion du micrologiciel et la recherche de pièces détachées en fin de vie. Ce guide vous explique tout ce dont vous avez besoin pour assurer le bon fonctionnement de votre AC800M, avec des solutions pratiques applicables immédiatement.

Qu'est-ce que le ABB AC800M Contrôleur?

L'ABB AC800M est un automate programmable (PLC) haute performance qui constitue le cœur du système de contrôle distribué (DCS) ABB Ability System 800xA. Il est conçu pour le contrôle de processus complexes et critiques en matière de sécurité dans des secteurs tels que le pétrole et le gaz, la production d'énergie, la chimie, la pharmacie et l'industrie papetière. La gamme AC800M comprend plusieurs variantes d'automates, chacune adaptée à des exigences spécifiques de performance et de redondance.

· PM861 — Contrôleur d'entrée de gamme pour applications de petite taille, processeur unique, jusqu'à 16 Mo de mémoire

· PM862 — Contrôleur de milieu de gamme avec mémoire accrue (32 Mo) et traitement plus rapide

· PM864 — Contrôleur hautes performances pour applications exigeantes, mémoire de 64 Mo

· PM864A — Variante redondante du PM864, prenant en charge les configurations de secours à chaud 1:1

· PM866 — Le contrôleur haut de gamme doté de 128 Mo de mémoire, conçu pour les stratégies de contrôle complexes et de grande envergure

Ces contrôleurs s'enfichent sur les plaques de base TP830 ou TP840, qui assurent la connectivité du fond de panier pour les modules d'E/S, les interfaces de communication et les alimentations. L'AC800M communique avec le reste du système 800xA via un réseau Ethernet redondant (MB300 ou Ethernet industriel) et prend en charge un large éventail de protocoles de bus de terrain grâce à des modules de communication dédiés tels que le CI854 (PROFIBUS DP), le CI857 (EtherNet/IP) et le CI862 (Modbus TCP).

Pour la programmation et la configuration, vous utilisez ABB Control Builder M (désormais intégré à la suite d'ingénierie 800xA), qui prend en charge les cinq langages de programmation IEC 61131-3 : diagramme à contacts, diagramme de blocs fonctionnels, texte structuré, liste d'instructions et diagramme de fonctions séquentielles.

Remplacement de la batterie : l’opération de maintenance la plus courante pour l’AC800M

Le remplacement de la batterie est l'opération de maintenance la plus fréquente sur un automate ABB AC800M. La batterie alimente l'horloge temps réel et conserve le programme et les données dans la mémoire SRAM lorsque l'automate est hors tension. Si la batterie se décharge pendant une interruption de service, vous perdez votre programme d'application, sa configuration et l'historique de vos données, ce qui peut entraîner des heures, voire des jours, d'indisponibilité pour le rechargement et la remise en service.

Types de batteries AC800M

ABB utilise quelques types de batteries standard dans toute la gamme AC800M :

Référence | Description | Utilisé dans

3BSE003991R1 | Pile au lithium, 3,6 V, 1/2 AA | PM861, PM862

3BSE013230R1 | Pile au lithium, 3,6 V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Bloc-batterie pour autonomie prolongée | Applications redondantes

La pile 3BSE003991R1 est une pile au chlorure de thionyle de format demi-AA, tandis que la 3BSE013230R1 est la version de format AA standard offrant une capacité supérieure. Consultez toujours le manuel de votre manette pour vérifier la pile requise par votre modèle ; l’utilisation d’une pile inadaptée peut entraîner un mauvais contact ou une autonomie réduite.

Autonomie de la batterie et indicateurs d'avertissement

Dans des conditions normales d'utilisation (25 °C, sous tension), la batterie de l'AC800M a une autonomie d'environ 3 à 5 ans. Des températures ambiantes élevées réduisent considérablement sa durée de vie ; à 55 °C, elle peut n'être que de 18 mois. Le contrôleur surveille la tension de la batterie et déclenche une alarme de batterie faible (visible sur le voyant LED du panneau avant sous la forme d'un indicateur « BAT » rouge clignotant, et signalée par le système d'alarme 800xA) lorsque la tension descend en dessous du seuil critique. Une fois cette alarme déclenchée, l'autonomie restante est généralement de 2 à 4 semaines.

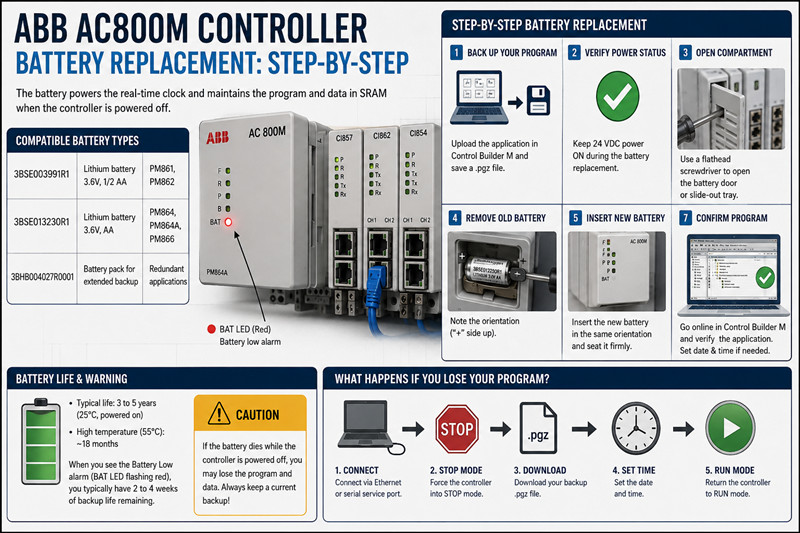

Procédure de remplacement de la batterie étape par étape

Le remplacement de la batterie d'un AC800M est simple, mais vous devez suivre la séquence correcte pour éviter toute perte de données :

1. Sauvegardez votre programme. Ouvrez Control Builder M, connectez-vous au contrôleur et téléchargez l'application complète. Exportez-la au format .pgz et stockez-la sur un lecteur réseau sécurisé ainsi que sur un fichier de sauvegarde local. Cette étape est indispensable : même si le remplacement à chaud de la batterie est censé préserver le programme, des pannes matérielles peuvent survenir lors de ce remplacement.

2. Vérifiez l'état d'alimentation du contrôleur. La batterie ne sert à conserver les données que lorsque l'alimentation principale est coupée. Si le contrôleur est sous tension (alimentation 24 V CC active), vous pouvez remplacer la batterie sans risque pour le programme. ABB recommande de maintenir l'alimentation pendant le remplacement, dans la mesure du possible.

3. Ouvrez le compartiment à piles. Sur les modèles PM861/PM862, la pile se trouve dans une petite trappe sur le panneau avant. Sur les modèles PM864/PM866, elle est située dans un tiroir coulissant accessible par l'avant. Utilisez un petit tournevis plat pour ouvrir délicatement le compartiment.

4. Retirez la batterie usagée. Faites-la glisser hors de son logement. Notez son orientation : la borne positive est généralement marquée d’un « + » à l’intérieur du compartiment.

5. Insérez la nouvelle pile. Placez-la dans le même sens que l'ancienne. Assurez-vous qu'elle est bien en place dans son logement.

6. Fermez le compartiment et vérifiez. Remettez la porte en place ou faites glisser le plateau. Vérifiez le voyant BAT du panneau avant : il doit s’éteindre après quelques secondes. S’il reste allumé ou clignote, la batterie ne fait pas un bon contact.

7. Vérifiez que le programme est intact. Ouvrez Control Builder M et connectez-vous avec la manette. Assurez-vous que l'application est chargée et en cours d'exécution. Réglez l'horloge système si elle affiche une heure incorrecte ; cela est normal après un changement de batterie.

Que se passe-t-il si vous perdez votre programme ?

Si la batterie se décharge alors que la manette est éteinte, le système démarrera sur un écran vide. Vous devrez alors :

· Connectez-vous via Control Builder M sur Ethernet ou via le port de service série

· Forcer le contrôleur en mode STOP

· Téléchargez votre fichier de sauvegarde .pgz

· Réglez la date et l'heure

· Remettez le contrôleur en mode RUN

C’est pourquoi la sauvegarde régulière des données est la pratique de maintenance la plus importante pour toute installation AC800M. Stockez-les hors du contrôleur : sur un serveur de fichiers, dans votre base de données d’ingénierie DCS et, idéalement, dans un référentiel à contrôle de version.

Modules de communication et E/S : ce que vous devez savoir

L'AC800M communique avec le monde extérieur grâce à ses modules d'E/S et de communication montés en rack. Comprendre la gamme de modules vous aide à planifier les mises à niveau et les remplacements.

Modules d'interface de communication (CI)

Module | Protocole | Notes

CI854 | PROFIBUS DP-V1 | Deux ports RJ45, jusqu'à 12 Mbit/s

CI857 | EtherNet/IP | Modes scanner et adaptateur

CI862 | Modbus TCP | Client/serveur, jusqu'à 20 connexions

CI867 | PROFINET IO | Prise en charge des contrôleurs et des périphériques

CI871 | HART | Passage multiplexé HART

Ces modules s'insèrent dans le rack TP830/TP840 et communiquent avec le contrôleur via le fond de panier interne. Les points faibles les plus courants sont les connecteurs RJ45 (usure due aux branchements répétés) et les condensateurs électrolytiques des anciens modèles CI854/CI857, dont les performances peuvent se dégrader après 8 à 10 ans.

Série SM E/S

Les modules de la série SM (E/S S800) assurent la connectivité des E/S de process. Les principaux modules sont :

· SM810 — Entrée numérique 16 canaux, 24 V CC

· SM811 ​​— Sortie numérique 16 canaux, 24 V CC, 0,5 A par canal

· SM812 — Entrée analogique 8 canaux, 4-20 mA/HART

· SM813 — Sortie analogique 8 canaux, 4-20 mA

· SM814 — Entrée RTD/thermocouple à 8 canaux

Ces modules sont montés sur site sur des racks d'E/S S800 et connectés au contrôleur via un réseau d'E/S PROFIBUS DP ou Ethernet. Ils sont généralement fiables, mais peuvent subir des défaillances de canal en cas de surtensions ou d'infiltration d'humidité dans des environnements difficiles.

Configurations redondantes avec PM864A

Pour les processus critiques, le contrôleur PM864A prend en charge la redondance 1:1. Dans une paire redondante, deux contrôleurs PM864A fonctionnent en parallèle : un actif et un en veille. Ils se synchronisent via une liaison fibre optique dédiée (le « câble de synchronisation »), et si le contrôleur actif tombe en panne, le contrôleur en veille prend le relais sans interruption du processus. Les configurations redondantes nécessitent :

· Deux contrôleurs PM864A

· Deux plaques de base TP840

· Un câble à fibre optique synchrone (3BSE030920R1)

· Alimentations redondantes (SD821 ou SD822)

· Modules de communication redondants

La mise en place correcte de la redondance nécessite une configuration spécifique dans Control Builder M : vous devez affecter les contrôleurs en tant que paire « Haute disponibilité 1:1 » et configurer les paramètres d’intervalle de synchronisation et de délai d’expiration.

Control Builder M : Firmware et compatibilité

Control Builder M (CBM) est l'outil d'ingénierie de l'AC800M. Il est désormais intégré à la suite d'ingénierie ABB Ability System 800xA, mais des versions autonomes sont encore utilisées sur de nombreux sites.

Matrice de compatibilité des versions

Version CBM | Firmware pris en charge | Remarques

5.1 | PM861/PM862 FW 3.0-3.2 | Version obsolète, non prise en charge

6.0 | PM864/PM864A FW 4.0-4.2 | Largement déployé

6.1 | PM864/PM866 FW 4.2-5.0 | Norme actuelle

6.2 | Tous modèles, FW 5.1+ | Dernière version, incluse dans la série 800xA 6.2

Processus de mise à niveau du firmware

La mise à jour du firmware de l'AC800M nécessite :

8. Téléchargez le package de firmware approprié depuis le portail d'assistance d'ABB (nécessite un contrat de service valide).

9. Chargez le firmware dans Control Builder M

10. Connectez-vous au contrôleur et lancez le téléchargement du firmware.

11. Le contrôleur redémarrera et exécutera le nouveau firmware.

Avertissement : Les mises à jour du micrologiciel sont irréversibles sur certains matériels anciens. Consultez les notes de version avant de procéder. Effectuez toujours les mises à jour lors d’une interruption planifiée, et non en production.

Prix ​​et disponibilité

Le cycle de vie du produit AC800M est arrivé à maturité, et ABB a fait passer ou est en train de faire passer plusieurs modèles au statut « Dernière chance d'achat » (LTB). Voici la situation actuelle :

Nouvelle disponibilité

· Les modèles PM864 et PM864A sont toujours disponibles neufs auprès des partenaires ABB. Prévoir un délai de livraison de 4 à 8 semaines. Nouveau prix : environ 3 500 $ à 5 500 $ selon la configuration et la quantité.

· PM866 — Disponible, mais plus cher (6 000 à 8 000 $ neuf). Délais de livraison : jusqu’à 10 à 12 semaines.

· PM861 et PM862 — Disponibilité limitée pour de nombreuses variantes. Les nouveaux stocks sont limités aux stocks existants des distributeurs.

Modules de communication et d'E/S

· CI854/CI857/CI862 — Généralement disponibles neufs, de 800 $ à 2 000 $ selon le module. Délai de livraison : 4 à 6 semaines.

· Modules d'E/S SM — Largement disponibles, 200 à 800 $ par module.

· Plaques de base TP830/TP840 — Disponibles neuves mais chères (1 000 $ à 2 500 $). Le marché de l’occasion est actif.

Prix ​​du marché secondaire

Le marché de l'occasion et du reconditionnement des composants AC800M est florissant. À prévoir :

· PM864/PM864A : 1 200 $ à 2 500 $ d’occasion, selon l’état et la garantie

· CI854/857/862 : 350 $ à 800 $ d'occasion

· Modules d'E/S SM : 75 $ à 300 $ d'occasion

· Batteries (3BSE003991R1) : 15 à 30 $ neuves chez les distributeurs

Pour un approvisionnement fiable, privilégiez les revendeurs reconnus de solutions d'automatisation industrielle qui testent et garantissent leurs équipements d'occasion. La contrefaçon de pièces est un problème connu sur le marché ABB ; achetez uniquement auprès de sources fiables.

FAQ

Q : À quelle fréquence dois-je remplacer la batterie de mon ABB AC800M ?

A : Tous les 3 à 5 ans en conditions normales (température ambiante de 25 °C, appareil sous tension). Remplacez-le immédiatement dès que le voyant « batterie faible » s’allume. Dans les environnements à haute température (supérieure à 50 °C), remplacez-le tous les 18 à 24 mois.

Q : Puis-je remplacer la batterie de l'AC800M pendant que le contrôleur est en marche ?

R : Oui. La batterie assure uniquement le maintien de l'horloge temps réel et des données SRAM lorsque l'alimentation principale est coupée. Avec une alimentation de 24 V CC, vous pouvez remplacer la batterie sans interrompre le programme en cours d'exécution. Par précaution, effectuez toujours une sauvegarde de votre programme au préalable.

Q : Mon PM864 ne se connecte pas à Control Builder M. Quel est le problème ?

A : Vérifiez trois points : (1) le câble Ethernet et les voyants d’état du module CI857/CI862, (2) l’adresse IP configurée dans le projet CBM correspond à l’adresse IP réelle du contrôleur, (3) le contrôleur n’est pas en état de panne (vérifiez les voyants du panneau avant). Si le voyant MS (état du module) est rouge, il peut s’agir d’un problème matériel.

Q : Quelle est la différence entre ABB AC800M et AC800PEC ?

A : L'AC800M est un contrôleur de processus standard pour le système de contrôle-commande distribué 800xA, conçu pour l'automatisation de processus à usage général. L'AC800PEC est un automate programmable haute vitesse utilisé pour les applications logiques rapides telles que la commande et l'entraînement de turbines à gaz. Ils ne sont pas interchangeables.

Q : Le convertisseur ABB AC800M est-il obsolète ?

R : Non, mais certains modèles arrivent en fin de vie. Les PM861 et PM862 ne sont plus disponibles à la vente. Les PM864A et PM866 sont toujours commercialisés et bénéficient d'un support technique. La plateforme qui succède à celle d'ABB est l'AC 800M Hi (avec une plage de températures étendue et une cybersécurité renforcée), mais l'AC800M standard reste largement pris en charge.

Q : Où puis-je télécharger le logiciel de programmation ABB AC800M ?

A: Control Builder M est disponible via le portail client d'ABB (myABB) pour les clients disposant d'un contrat de service actif. Il est également distribué avec la suite logicielle d'ingénierie ABB Ability System 800xA. Il n'est pas disponible en téléchargement public ; une licence et un contrat de support valides sont requis.

Q : Que se passe-t-il si j'utilise la mauvaise batterie dans mon AC800M ?

A : L'utilisation d'une pile de capacité inférieure (par exemple, une pile 1/2 AA dans un PM864 qui nécessite des piles AA) réduira l'autonomie et risque de ne pas assurer un bon maintien. L'utilisation d'une pile de composition chimique inadaptée peut entraîner des fuites ou un mauvais contact. Vérifiez toujours la référence ABB correcte dans le manuel de votre contrôleur.

Q : Puis-je mélanger des contrôleurs PM864 et PM866 dans une paire redondante ?

R : Non. Les paires redondantes doivent utiliser des modèles de contrôleurs identiques : deux PM864A ou deux PM866. L’utilisation de modèles différents n’est pas prise en charge par ABB et entraînera des erreurs de synchronisation.

Assurez le bon fonctionnement de votre AC800M

Le contrôleur ABB AC800M est une plateforme éprouvée et fiable qui alimente certains des processus industriels les plus exigeants au monde. Le remplacement régulier des batteries, la gestion du micrologiciel et un approvisionnement judicieux en pièces détachées garantissent le fonctionnement optimal de votre système pour de nombreuses années. Que vous constituiez des stocks de batteries de rechange, mettiez à niveau vos modules de communication ou planifiiez le remplacement d'un contrôleur, une bonne compréhension de la gamme AC800M – du modèle d'entrée de gamme PM861 au modèle redondant PM864A – vous permet de prendre de meilleures décisions et d'éviter les arrêts de production coûteux.

-------------------------------------------------------------------------------------------------------------------
