Vous arrivez à l'usine un lundi matin et la machine ne démarre pas. Le voyant FLT du processeur SLC 500 est allumé en continu. L'interface homme-machine est éteinte. Vous branchez votre ordinateur portable, ouvrez RSLogix 500 et rien ne se passe : le programme a disparu. Une batterie déchargée vient d'anéantir des mois de travail d'ingénierie.

Voici la réalité de la plateforme Allen-Bradley SLC 500. Ces automates programmables équipent les chaînes de production depuis le début des années 1990 et dépendent d'une simple pile au lithium pour conserver le programme en cas de coupure de courant. Lorsque cette pile est déchargée, le programme disparaît. Sans sauvegarde, il faut tout réécrire.

Ce guide couvre tout ce que vous devez savoir sur le remplacement de la batterie du SLC 500 : les références correctes, la procédure étape par étape exacte, comment sauvegarder votre programme avant que la batterie ne soit déchargée et quelles pièces de rechange conserver en stock.

Qu'est-ce que le Allen-Bradley SLC 500 ?

Le SLC 500 (Small Logic Controller) est une plateforme PLC modulaire introduite par Allen-Bradley (désormais Rockwell Automation) comme une alternative plus performante à la gamme MicroLogix. Il utilise le fond de panier de la série 1747 et prend en charge une large gamme de modules d'E/S, de cartes de communication et de modules spécialisés.

Bien que sa production ait été officiellement arrêtée à la fin des années 2000, le SLC 500 reste en service dans des milliers d'installations en Amérique du Nord et en Amérique latine. De nombreuses usines n'envisagent pas de migration immédiate car le matériel fonctionne, les pièces détachées sont toujours disponibles sur le marché de l'occasion et une migration complète vers CompactLogix ou ControlLogix est coûteuse et chronophage.

Les principaux composants d'un système SLC 500 sont :

· module CPU (Série 1747-L5xx — 5/01, 5/02, 5/03, 5/04, 5/05)

· Fond de panier (Série 1746-Axx — 4, 7, 10, 13 ou 16 emplacements)

· Alimentation électrique (Série 1746-Px)

· Modules d'E/S (1746-xxx discret, analogique et spécialisé)

· Module de mémoire (1747-M1, M2 ou M3 — stockage de programme optionnel)

· Batterie (1747-BA ou 1770-XYC)

La batterie est intégrée au processeur ou, sur certains châssis, montée à l'extérieur. Sans elle, le processeur ne conserve le programme que tant que l'alimentation du châssis est active. Toute coupure de courant, même brève, entraîne la perte du programme.

Remplacement de la batterie du SLC 500 : Procédure étape par étape

Remplacer la batterie est simple, mais c'est souvent en omettant l'étape de sauvegarde qu'on se trompe. Voici la procédure correcte.

1. Sauvegardez d'abord le programme.

Avant de toucher à la batterie, connectez-vous au SLC 500 via RSLogix 500 et téléchargez le programme.

Procédure:

1. Connectez votre ordinateur portable de programmation au SLC 500 via le port série (DF1/DH-485), le module DH+ ou Ethernet (5/05 uniquement).

2. Ouvrez RSLogix 500 et sélectionnez Comms > Comms système.

3. Double-cliquez sur le nœud du processeur pour vous connecter.

4. Allez dans Comms > Upload et sélectionnez le type de processeur approprié.

5. Enregistrez le fichier téléchargé (format `.RSS`) dans un emplacement sûr — idéalement trois emplacements : ordinateur local, lecteur réseau et clé USB.

Si la batterie est déjà déchargée et que le programme a disparu, cette étape ne servira à rien. Vous devrez restaurer le système à partir d'une sauvegarde précédente ou d'un module de mémoire.

2. Identifier la batterie appropriée

Deux références de batterie sont compatibles avec le SLC 500 :

Référence | Description | Durée de vie typique

1747-BA | Bloc-batterie standard SLC 500 (BA = Bloc-batterie) | 2 à 5 ans

1770-XYC | Boîtier de batterie externe et câble NEMA 4/4X | 2 à 5 ans

Les deux modèles utilisent la même chimie au chlorure de thionyle de lithium (LiSOCl2) de 3,6 V, les mêmes cellules que celles utilisées dans les systèmes de sauvegarde de mémoire industriels du monde entier. La batterie 1747-BA s'installe directement sur le panneau avant du processeur. La batterie 1770-XYC, quant à elle, est déportée et reliée par un câble ; elle est utilisée lorsque le processeur est dans un boîtier étanche ou lorsque la batterie doit être accessible sans ouvrir le boîtier principal.

Le composant 1747-BA est celui qu'il vous faut pour les installations standard. Il est largement disponible auprès des distributeurs Rockwell Automation et des fournisseurs d'électronique industrielle. Prévoyez un prix d'environ 30 à 60 dollars, selon le fournisseur.

3. Emplacement de la batterie selon le type de processeur

L'autonomie de la batterie dépend du processeur SLC 500 dont vous disposez :

SLC 5/01, 5/02 (1747-L511, L514, L524, L531) : La batterie se trouve à l’intérieur du boîtier du processeur. Retirez le petit cache du panneau avant ; le connecteur de la batterie est situé derrière. Ces processeurs sont les plus anciens et présentent le taux de panne de batterie le plus élevé, car les unités elles-mêmes ont souvent plus de 25 ans.

SLC 5/03, 5/04 (1747-L532, L541, L542, L543) : Même disposition — un compartiment à piles en façade du processeur. Le connecteur est détrompé pour éviter tout branchement incorrect.

SLC 5/05 (1747-L551, L552, L553, L554) : Accès à la batterie en façade identique à celui des 5/03 et 5/04. Le 5/05 est le processeur le plus courant encore en service car il ajoute un Ethernet intégré (10Base-T).

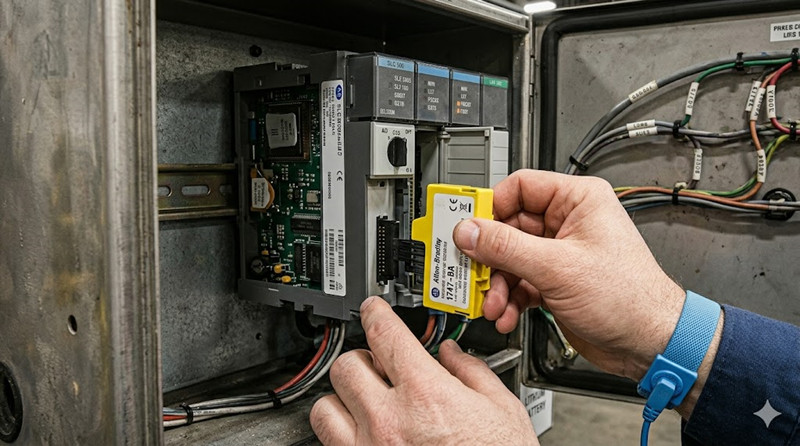

4. Remplacez la batterie

Vous avez besoin de :

· Batterie neuve 1747-BA

· Petit tournevis plat (facultatif, pour le couvercle de la batterie)

· Bracelet antistatique (recommandé)

Mesures:

6. Laissez le boîtier sous tension lors du remplacement de la batterie. Celle-ci ne sert de sauvegarde à la RAM que lorsque l'alimentation principale est coupée. Lorsque le boîtier est sous tension, le processeur fonctionne sur secteur et le circuit de la batterie est inactif ; vous pouvez donc la remplacer à chaud sans perdre votre programme.

7. Ouvrez le compartiment de la batterie situé sur le panneau avant du processeur à l'aide d'un tournevis plat ou de votre ongle sur le loquet.

8. Débranchez l'ancien connecteur de la batterie en tirant la fiche tout droit vers l'extérieur.

9. Branchez la nouvelle batterie 1747-BA — le connecteur ne s'insère que dans un seul sens.

10. Fermez le compartiment à piles.

11. Vérifiez l'état du processeur. La LED BAT (si votre processeur en possède une) doit s'éteindre. Sur les SLC 5/03, 5/04 et 5/05, vous pouvez également vérifier l'état du processeur dans la section « État du processeur » de RSLogix 500.

Si vous devez remplacer la batterie hors tension, vous disposez d'environ 30 minutes pour effectuer l'opération avant que le condensateur de secours ne se décharge et que la mémoire RAM ne perde son programme. Ne vous fiez pas à cette information.

Modules de mémoire : la véritable assurance de sauvegarde

Une batterie 1747-BA est une assurance bon marché. Un module de mémoire 1747 est le véritable filet de sécurité.

Les modules de mémoire Allen-Bradley 1747-M1, 1747-M2 et 1747-M3, basés sur la technologie EEPROM, s'insèrent dans le processeur SLC 500 et conservent l'intégralité du programme sans nécessiter de batterie. Ils sont disponibles en différentes capacités.

· 1747-M1 : module de mémoire de 64 Ko

· 1747-M2 : module de mémoire de 128 Ko

· 1747-M3 : module de mémoire de 256 Ko

Fonctionnement : Vous enregistrez le programme dans le module mémoire depuis RSLogix 500 (Processeur > Enregistrer dans le module mémoire). À la mise sous tension, le processeur vérifie la présence d’un module mémoire. Si un module est présent et contient un programme valide, le processeur peut soit charger le programme depuis le module, soit l’ignorer ; ce comportement est configurable via le commutateur de protection en écriture du module.

Recommandation : Installez une carte 1747-M2 ou M3 dans chaque châssis SLC 500 que vous entretenez. Même en cas de panne de batterie et d’effacement de la RAM, le processeur peut recharger automatiquement le programme depuis le module de mémoire lors du prochain redémarrage. Ce composant, d’un coût de 100 à 200 $, a permis de sauver plus de cycles de production que n’importe quelle batterie.

SLC 5/01 vs 5/02 vs 5/03 vs 5/04 vs 5/05 : Ce que vous devez savoir

Si vous assurez la maintenance des systèmes SLC 500, vous devez comprendre les différences entre les modèles de processeur.

SLC 5/01 (1747-L511, L514)

· Processeur d'entrée de gamme : jeu d'instructions limité, pas d'horloge temps réel

· Port RS-232 (protocole DH-485)

· Max 4096 points d'E/S

· Mémoire : 4K ou 8K

· Idéal pour : la commande de machines simples, la logique de convoyage, l'emballage

SLC 5/02 (1747-L524, L531)

· Ajout d'une horloge temps réel et d'instructions supplémentaires (FAL, FSC, PID).

· Port RS-232 (DH-485)

· Max 4096 E/S

· Mémoire : 8K ou 16K

· Idéal pour : les applications de complexité modérée avec gestion du temps et du séquencement

SLC 5/03 (1747-L532)

· Amélioration majeure : ajout du protocole RS-232 DF1 full-duplex et de la possibilité de mise à jour du système d’exploitation flash

· Horloge temps réel avec batterie de secours

· Mémoire : 16 Ko ou 32 Ko

· Exécution plus rapide que le 5/01 ou le 5/02

· Idéal pour : les traitements par lots, la logique plus complexe

SLC 5/04 (1747-L541, L542, L543)

· Ajout d'un port réseau DH+ (Data Highway Plus) — essentiel pour les E/S à distance et la communication pair à pair avec PLC-5 et ControlLogix

· Mémoire : 16K à 64K

· Idéal pour : les systèmes de contrôle distribués, les applications multiprocesseurs

SLC5/05 (1747-L551, L552, L553, L554)

· Ajout d'une interface Ethernet 10Base-T intégrée (EtherNet/IP)

· Mémoire : 16K à 64K

· Communication possible via liaison série, DH-485 ou Ethernet

· Le processeur le plus courant encore en service

· Idéal pour : toute application nécessitant une connectivité Ethernet sans module 1747-KE ou 1747-AIC supplémentaire

Types de châssis (fond de panier 1746-Axx)

Tous les modules d'E/S et les processeurs SLC 500 se montent sur un fond de panier de la série 1746. Tailles disponibles :

Châssis | Emplacements | Utilisation typique

1746-A4 | 4 emplacements | Panneau compact, commande machine unique

1746-A7 | 7 emplacements | Panneau moyen avec E/S mixtes

1746-A10 | 10 emplacements | Système plus grand avec modules analogiques et spécialisés

1746-A13 | 13 emplacements | Système de grande capacité, racks d'E/S distribués

1746-A16 | 16 emplacements | Extension maximale sans châssis distant

Les châssis sont interchangeables — vous pouvez déplacer un processeur et des E/S entre n'importe quel fond de panier 1746-Axx tant que la puissance de l'alimentation est suffisante.

Réseaux de communication

Le SLC 500 prend en charge trois protocoles de communication majeurs :

DH-485 (Data Highway 485) : Protocole natif du SLC 500. Utilise une interface RS-485 à 4 fils. Jusqu’à 32 nœuds, longueur de câble maximale de 1 220 m (4 000 pi). Compatible avec tous les processeurs SLC 5/01 à 5/05. Nécessite la carte d’interface PCMCIA 1747-PIC ou le convertisseur d’interface USB 1747-UIC pour la connexion à un ordinateur portable récent.

DH+ (Data Highway Plus) : Disponible uniquement sur le SLC 5/04. Réseau à jeton haut débit. 57,6 Kbit/s en standard, jusqu’à 230,4 Kbit/s. Utilisé dans les grands systèmes d’automatisation Rockwell pour la communication entre automates programmables et l’intégration SCADA.

EtherNet/IP : Intégré au SLC 5/05 ou disponible en option via le module pont Ethernet 1747-KE pour d’autres processeurs. EtherNet/IP est la norme pour l’Ethernet industriel moderne ; le 5/05 utilise la norme 10Base-T (10 Mbits/s), lente selon les normes actuelles, mais parfaitement adaptée aux transferts de programmes et à la communication IHM.

Prix ​​et disponibilité : Où trouver des pièces détachées

Le SLC 500 n'est plus fabriqué par Rockwell Automation, mais il est loin d'être impossible de trouver des pièces détachées.

Piles (faciles à trouver)

Les modèles 1747-BA et 1770-XYC sont toujours fabriqués par des tiers et largement disponibles. Rockwell produit également toujours le modèle 1747-BA. Comptez entre 30 et 60 $. Disponibles chez :

· Distributeurs Rockwell (Graybar, Rexel, Wesco, Motion Industries)

· Fournisseurs de matériel industriel (McMaster-Carr, AutomationDirect, Radwell)

· eBay et vendeurs de surplus (les prix varient énormément — vérifiez l'état)

Processeurs et modules d'E/S (de plus en plus rares)

Les processeurs neufs d'époque (NOS) se vendent à prix d'or (de 200 $ à 800 $ selon le modèle). Le SLC 5/05 est le plus cher en raison de la forte demande pour l'Ethernet. Des modules d'occasion sont disponibles auprès de :

· Radwell International : Inventaire complet, testé, garantie

· PLC Center : Spécialisé dans les surplus Allen-Bradley

· eBay : Risque élevé de modules contrefaits ou endommagés — testez tout

Modules de mémoire (en quantité limitée)

Les modules 1747-M1, M2 et M3 sont plus difficiles à trouver que les processeurs eux-mêmes. Le 1747-M3 (256 Ko) est le plus recherché et le plus rare. Prévoyez un budget de 100 à 250 $ pour un module testé.

Châssis et alimentations (en abondance)

Les fonds de panier 1746-Axx et les alimentations 1746-Px restent faciles à trouver à des prix raisonnables. Ce sont les composants les moins sujets aux pannes du système.

FAQ

Q : Quelle est l'autonomie de la batterie du SLC 500 ?

A : La durée de vie typique est de 2 à 5 ans, selon la température ambiante et la durée d'inactivité. Les températures élevées réduisent la durée de vie de la batterie. Installez une batterie neuve tous les 3 ans lors de la maintenance préventive.

Q : Puis-je remplacer la batterie du SLC 500 alors que l'appareil est sous tension ?

R : Oui. C'est même la méthode recommandée. Lorsque le châssis est alimenté, le circuit de la batterie est inactif ; vous pouvez donc remplacer la batterie à chaud sans perdre le programme. Laissez le châssis sous tension.

Q : Que se passe-t-il si la batterie du SLC 500 tombe en panne ?

A : En cas de coupure de courant (batterie déchargée), la mémoire RAM du processeur est effacée et le programme est perdu. Le processeur affichera un voyant FLT et ne fonctionnera pas tant que le programme n'aura pas été retéléchargé ou chargé depuis une mémoire.

Q : Puis-je utiliser une pile CR123A ou AA standard à la place de la 1747-BA ?

R : Non. Le modèle 1747-BA utilise une pile au chlorure de thionyle de lithium de 3,6 V avec un connecteur et un format spécifiques. L'utilisation d'une pile non homologuée peut endommager le processeur ou présenter un risque d'incendie. Utilisez uniquement les modèles 1747-BA ou 1770-XYC.

Q : Quelle est la différence entre 1747-BA et 1770-XYC ?

A : La batterie 1747-BA s'installe directement sur le panneau avant du processeur. La batterie 1770-XYC est un bloc-batterie déporté avec câble pour boîtiers NEMA 4/4X. Les deux utilisent la même chimie de cellules.

Q : Le SLC 500 charge-t-il automatiquement les données à partir du module de mémoire lors de la mise sous tension ?

R : Cela dépend du réglage du commutateur de protection en écriture du module de mémoire. Si le commutateur est en position LOAD, le processeur charge le programme depuis le module à la mise sous tension, même si la RAM est vide. S'il est en position PROTECT, le module enregistre uniquement les données provenant du processeur et ne se charge pas automatiquement.

Q : Est-ce que Rockwell Automation répare encore mon processeur SLC 500 ?

A: Rockwell a cessé de prendre en charge la réparation de la plupart des processeurs SLC 500. Des réparateurs tiers comme Radwell proposent des services de réparation avec garantie. Pour les applications critiques, il est conseillé de conserver un processeur de rechange.

Q : Comment connecter un ordinateur portable moderne à un SLC 500 ?

A : Pour les connexions série, utilisez un convertisseur d'interface USB (1747-UIC) ou un adaptateur USB vers DF1 tiers. Pour les processeurs 5/05, utilisez un câble Ethernet standard (droit ou croisé selon votre commutateur). Pour les processeurs DH+ (5/04), vous avez besoin d'une carte PCMCIA 1784-PCMK ou d'un convertisseur USB vers DH+.

Résumé

L'Allen-Bradley SLC 500 est une machine robuste et fiable. Son bon fonctionnement repose sur trois éléments :

12. Sauvegardez vos programmes — téléchargez et enregistrez les fichiers `.RSS` de chaque processeur et conservez des copies hors de la zone de production.

13. Remplacez la pile 1747-BA tous les 3 ans – programmez un rappel. Une pile à 40 $ est peu coûteuse comparée à la perte d'un programme.

14. Installez un module de mémoire 1747-M2 ou M3 : c’est la meilleure mise à niveau que vous puissiez effectuer. Il résiste aux pannes de batterie, aux surtensions et aux erreurs de manipulation.

Pour les nouveaux systèmes, envisagez une migration vers CompactLogix 5380 ou ControlLogix 5580. Mais pour les milliers de systèmes SLC 500 encore en production aujourd'hui, un programme d'entretien des batteries approprié et un module de mémoire suffisent à assurer le fonctionnement des lignes.

-------------------------------------------------------------------------------------------------------------------
