Communication entre variateurs de fréquence et automates programmables Danfoss : Guide de configuration pour les protocoles courants
Vous avez tout câblé correctement. Le variateur Danfoss VLT s'allume, le moteur tourne et l'automate est en ligne. Mais dès que vous envoyez une commande d'écriture sur le bus de terrain, vous obtenez une erreur de communication, ou pire, le variateur vous ignore complètement. Je l'ai vécu. Le paramètre 8-30 affiche « Aucun message », la LED verte du bus de terrain clignote de façon inquiétante et le responsable de production vous observe. Cet article est le guide indispensable que j'aurais aimé avoir lors de mes premières intégrations Danfoss. Nous aborderons les quatre principaux protocoles — PROFIBUS, PROFINET, EtherNet/IP et Modbus RTU — avec les numéros de paramètres exacts, les correspondances PCD et les étapes de dépannage nécessaires pour assurer une transmission de données fiable.
Danfoss a produit plusieurs générations de variateurs de fréquence sous la marque VLT. Les modèles les plus courants que vous rencontrerez en milieu industriel sont les suivants : VLT Micro Drive FC 51, VLT AutomationDrive FC 302Le variateur VLT AQUA Drive FC 202, ainsi que les plus récents variateurs VLT Midi Drive FC 280 et la série iC7, sont disponibles. Pour l'intégration avec un automate programmable, les FC 302 et FC 202 sont les modèles de référence : ils prennent en charge l'ensemble des cartes d'extension de communication et offrent les jeux de paramètres les plus complets.
Protocole | Cas d'utilisation typique | Carte d'option requise ?
Modbus RTU (RS-485) | Installations existantes, SCADA simple, petits automates programmables | Non — intégré aux variateurs standard
PROFIBUS DP | Siemens S7‑300/400, installations plus anciennes | VLT PROFIBUS DP MCA 101
PROFINET | Siemens S7‑1200/1500, lignes modernes | VLT PROFINET MCA 120 ou MCA 121
EtherNet/IP | Allen‑Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121
Point important : Si votre variateur est un FC 51, vous êtes limité au Modbus RTU via les terminaux RS-485 intégrés (68, 69, 61). Pour les FC 302/202/280, vous pouvez ajouter n’importe quelle carte d’extension mentionnée ci-dessus. La série iC7 intègre un protocole Ethernet multi-interface ; aucune carte supplémentaire n’est requise.

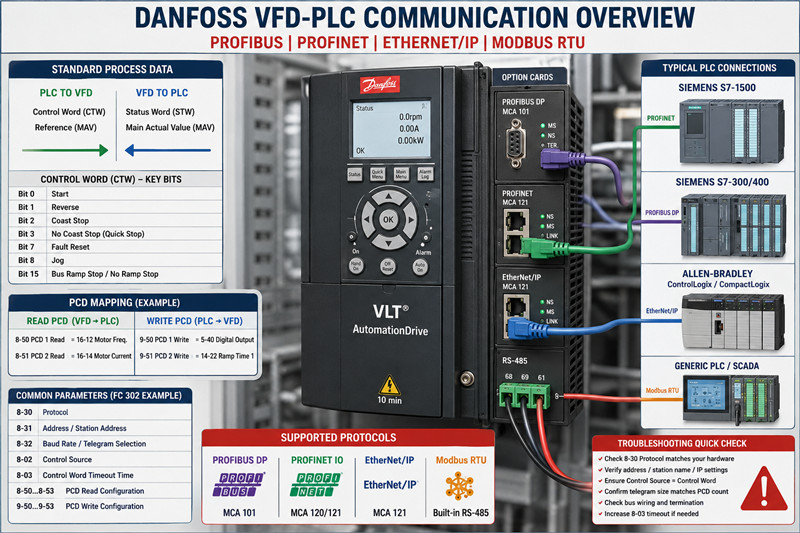

Chaque implémentation de bus de terrain Danfoss repose sur les mêmes fondements : un mot de contrôle (CTW), une valeur de référence/valeur réelle principale (MAV) et un ensemble de mots de données de processus (PCD). Il n’est pas nécessaire de mémoriser l’intégralité du CTW ; les éléments essentiels sont :
· Bit 0 : Commande de démarrage
· Bit 1 : Inverser
· Partie 2 : Arrêt côtier
· Point 3 : Pas d’arrêt en côte (arrêt rapide)
· Bit 7 : Défaut de réinitialisation
· Partie 8 : Jogging
· Point 15 : Sélection d’un arrêt de bus avec ou sans rampe
Le mot d'état (STW) reflète ces éléments : Bit 0 = Prêt, Bit 1 = Prêt à exécuter, Bit 2 = En cours d'exécution, Bit 3 = Exécution à la référence, Bit 7 = Défaut, etc. Familiarisez-vous avec ces éléments — ils sont identiques dans tous les protocoles.
Modbus RTU est le plus simple et le plus tolérant. Il est intégré à chaque variateur VLT sur les bornes 68 (TX+/RX+), 69 (TX-/RX-) et 61 (commune).
Liste de contrôle des paramètres pour FC 302 :
· Protocole 8-30 = `Modbus RTU`
· 8‑31 Adresse = indiquez l’adresse de votre bus (1‑247)
· 8‑32 Débit en bauds = correspond à votre maître (9600, 19200, 38400)
· 8‑33 Parité / Bits d'arrêt = `Pair, 1 Stop` (courant) ou `Pas de parité, 2 Stop`
· 8‑35 Délai de réponse minimum = 10 ms (commencez ici ; augmentez en cas de collisions)
· 8‑36 Délai de réponse maximal = 100 ms
Écriture dans le mot de contrôle : registre Modbus à l’adresse 0x2000 (déc. 8192). La valeur de référence est placée à l’adresse 0x2002 (déc. 8194). Lecture de la vitesse réelle ? Registre 0x2100 (déc. 8448) pour le mot d’état et 0x2102 (déc. 8450) pour la valeur réelle principale.
Erreur fréquente : vous envoyez la commande 0x047F au registre 0x2000 en espérant que le variateur démarre, mais rien ne se passe. Vérifiez le paramètre 8-30 : s’il est configuré sur le profil FC au lieu de Modbus RTU, le variateur n’interprétera pas correctement le mot de commande. Vérifiez également que le paramètre 8-50 « Sélection de la roue libre » n’interfère pas avec votre commande de démarrage.
PROFIBUS a mauvaise réputation car il est considéré comme compliqué, mais une fois le fichier GSD chargé et le débit en bauds verrouillé, il est d'une fiabilité à toute épreuve.
Matériel:
· Carte d'option VLT PROFIBUS DP MCA 101
· Bornes de bus : ligne A (rouge), ligne B (verte), blindage connecté aux deux extrémités
· Résistances de terminaison activées aux deux extrémités physiques du segment
Configuration des paramètres :
· Protocole 8-30 = `PROFIBUS DP`
· 8‑31 Adresse de la station = correspond à vos commutateurs DIP matériels (ou au paramètre si l'adressage logiciel est activé)
· 8‑32 Sélection du télégramme = « Télégramme standard 1 » (2 mots : CTW+MAV) ou « Télégramme standard 20 » (6 mots : CTW+MAZ+4 PCD). Pour la plupart des applications à vitesse variable, le télégramme 1 est suffisant.
· 8‑02 Source de contrôle = `Entrée numérique et mot de contrôle`
· 8‑03 Délai d'expiration du mot de contrôle = 1,0 s (si aucun message en 1 seconde, déclenchement)
Fichier GSD : Téléchargez DANF0653.GSD ou DANF06B3.GSD depuis le site de Danfoss et importez-le dans TIA Portal ou Step 7. La configuration des emplacements est simple : emplacement 1 = mot de contrôle, emplacement 2 = référence, emplacements 3 à 6 = PCD.
Cartographie des PCD (Telegram 20) : Si vous devez lire le courant moteur (paramètre 16-14) ou la tension du bus CC (paramètre 14-30), mappez-les via 8-50* à 8-53* (pour les PCD de lecture) et 9-50* à 9-53* (pour les PCD d’écriture). Exemple :
· 8‑50 PCD 1 Lecture = `16‑14 Courant moteur`
· 8‑51 PCD 2 Lecture = `14‑30 Tension du bus CC`
VLT PROFINET MCA 120 (ancienne version) ou MCA 121 (version actuelle). Le processus est conceptuellement presque identique à PROFIBUS, mais plus simple car PROFINET gère automatiquement l'adressage via DCP.
Configuration des paramètres :
· Protocole 8-30 = `PROFINET IO`
· 8‑70 Temps de cycle d'E/S = 4 ms (par défaut ; plus bas = plus rapide mais charge CPU plus élevée)
· 8‑72 Nom de la station PROFINET = définissez-le via l'outil de carte mémoire VLT ou le clavier du lecteur (ou utilisez un outil DCP comme PRONETA)
· 8‑02 Source de contrôle = `Mot de contrôle`
Fichier GSDML : Importer GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml (la version varie). La taille standard des télégrammes correspond à celle de PROFIBUS : Télégramme 1 (2 mots), Télégramme 20 (6 mots), Télégramme 21 (10 mots), etc.
Conseils spécifiques à PROFINET :
1. Le nom de la station doit correspondre exactement (respect de la casse). Si l'automate ne trouve pas le variateur, utilisez Siemens PRONETA pour analyser le réseau et renommer le périphérique.
2. Temps de cycle d'E/S : ne descendez pas en dessous de 2 ms, sauf si vous avez vérifié que le cycle de récupération de l'automate le permet. J'ai constaté que TIA Portal rejetait tout temps inférieur à 1 ms sur les anciens processeurs.
3. Surveillance : Le paramètre 8-03 reste applicable. Définissez-le sur 2 fois votre temps de cycle d'E/S.
Pour les utilisateurs d'Allen-Bradley, la carte VLT EtherNet/IP MCA 121 permet de faire reconnaître le variateur comme un périphérique CIP standard. Le fichier EDS de Danfoss est nécessaire.
Configuration des paramètres :
· 8‑30 Protocole = `EtherNet/IP`
· 8‑70 Temps de cycle d'E/S = Paramètre RPI dans l'automate (la valeur par défaut de 10 ms convient)
· 8‑72 Attribution d'adresse IP = `DHCP`, `Statique` ou `BootP` (correspondre au schéma IP de votre usine)
· 8-74 Masque de sous-réseau et 8-75 Passerelle par défaut — à définir si statique
· 8‑02 Source de contrôle = `Mot de contrôle`
Configuration de Studio 5000 / Logix Designer :
4. Téléchargez le fichier EDS depuis Danfoss et enregistrez-le via `Outils > Outil d'installation matérielle EDS`.
5. Ajoutez le lecteur à l'arborescence d'E/S sous votre pont Ethernet. Les instances d'assemblage par défaut sont :
· Assemblage de sortie (PLC → Entraînement) : Instance 101 (4 mots : CTW + Ref + 2 PCD)
· Assemblage d'entrée (Variateur → PLC) : Instance 102 (8 mots : STW + MAV + 6 PCD)
6. Associez les données aux balises du contrôleur. En général, je crée un UDT avec `Drive_CTW`, `Drive_Ref`, `Drive_STW` et `Drive_MAV`.
Problème courant : si le variateur affiche « Aucune connexion » dans l’état du module, vérifiez que le RPI dans l’automate correspond à 8-70. Vérifiez également que l’adresse IP n’est pas dupliquée ; effectuez un test ping depuis un ordinateur portable avant la mise en service.
C'est là que la plupart des gens bloquent. Le mappage PCD permet de lire ou d'écrire n'importe quel paramètre d'entraînement via le bus de terrain, au-delà du CTW/MAV standard.
Lecture des PCD (variateur → automate) : 8-50 à 8-53 (jusqu’à 4 PCD lus dans Telegram 20). Chaque emplacement de paramètre attend le numéro du paramètre des données à lire.
Écriture des PCD (PLC → variateur) : 9‑50 à 9‑53. Vous souhaitez que le PLC configure la borne de sortie numérique ? Associez la fonction 5‑40 de sortie numérique à un PCD d’écriture.
Exemple : Vous souhaitez lire la fréquence du moteur (16‑12) et le courant du moteur (16‑14) à partir du variateur :
`
8‑50 PCD 1 Lecture Configuration = 16‑12 fréquence du moteur [Hz]
8‑51 PCD 2 Configuration de lecture = 16‑14 courant moteur [A]
`
L'automate programmable lit maintenant STW + MAV + PCD1 + PCD2. Les valeurs PCD apparaissent dans les télégrammes après l'intervalle MAV. La mise à l'échelle est gérée par l'unité définie du paramètre : 16‑12 correspond à 0,01 Hz, 16‑14 à 0,1 A.
Panne / Symptôme | Cause probable | Solution
Alarme 34 / Défaut de bus | Aucun message de bus de terrain valide reçu dans le délai d'attente 8-03 | Vérifiez le câble, l'état du maître et assurez-vous que le message 8-30 correspond à votre matériel
Le variateur ne démarre pas (pas de rotation) | Les bits du mot de contrôle ne sont pas correctement configurés ou il y a des conflits entre les bornes 5-12 et 5-13 | Configurez la source de contrôle 8-02 exclusivement sur « Mot de contrôle » ; désactivez toutes les commandes de démarrage d'entrée numérique.
Alarme 22 / Défaut matériel | PROFIBUS : débit de transmission incorrect ou adresse de station dupliquée | Forcer le débit de transmission via un fichier GSD ; vérifier l’unicité de l’adresse
Périphérique PROFINET introuvable | Nom de station incorrect ou conflit d'adresse IP | Utilisez PRONETA pour analyser et réattribuer le périphérique ; redémarrez le lecteur après le renommage.
EtherNet/IP « Aucune connexion » | Incompatibilité RPI ou version du fichier EDS | Associer la connexion RPI 8-70 à l'automate programmable ; télécharger la dernière version du fichier EDS depuis Danfoss
J'ai vu des ingénieurs passer des heures à dépanner parce qu'ils avaient saisi la configuration de lecture 8-50 PCD 1 comme 16-12, mais avaient oublié de régler la sélection du télégramme 8-32 sur Télégramme standard 20 (ou supérieur). Avec le télégramme 1, le lecteur n'envoie que CTW+MAV ; les emplacements PCD sont tout simplement ignorés. Vérifiez toujours que la taille de votre télégramme correspond bien au nombre de PCD.
Pour RS-485 (Modbus RTU), la résistance de terminaison intégrée est activée via le connecteur 8-36 sur certaines variantes de variateurs, ou par un commutateur DIP physique sur la carte de contrôle. Pour PROFIBUS, utilisez les commutateurs DIP de la carte MCA 101 ; positionnez-les sur ON pour les périphériques finaux. Pour PROFINET et EtherNet/IP, aucune terminaison de bus n'est nécessaire (les règles de câblage Ethernet standard s'appliquent : topologie en étoile, chemin de câble standard). < 100 m par segment).
Chez TZTech.io, nous avons en stock une large gamme d'unités VFD Danfoss et de cartes d'options de communication, y compris des variantes anciennes difficiles à trouver.
Référence | Description | Délai de livraison habituel
VLT FC 302 (puissance variable) | AutomationDrive, 0,25–75 kW | En stock
VLT FC 202 (puissance variable) | AQUA Drive, applications pompes/ventilateurs | En stock
MCA 101 | Carte d'option PROFIBUS DP | Délai de livraison : 3 à 5 jours ouvrables
MCA 120 | Carte d'option PROFINET (ancienne version) | Stock limité
MCA 121 | Carte d'option PROFINET / EtherNet/IP (actuelle) | En stock
VLT 2800 | Variateur de fréquence (modèle ancien – vérifiez la disponibilité) | Contactez-nous
Toutes les pièces sont testées avant expédition. Nous livrons dans le monde entier, notamment au Moyen-Orient, en Amérique et en Europe. Besoin d'un variateur de fréquence Danfoss de remplacement suite à une panne de production ? Consultez notre catalogue Danfoss ou découvrez notre gamme complète de variateurs de fréquence. Pour des solutions complètes d'intégration d'automates programmables, consultez notre section dédiée aux pièces détachées.
Non — le port RS-485 intégré et une carte d'extension partagent le même bus de communication interne sur la plupart des variateurs FC 302. Un seul protocole de bus de terrain peut être actif à la fois. Configurez 8-30 sur le protocole que vous utilisez.
L'alarme 34 correspond à un délai d'attente du bus. Consultez la section 8-03 « Délai d'attente du mot de commande » : s'il est inférieur à la fréquence de mise à jour de votre automate, le variateur se déclenche. Augmentez-le à 2-5 secondes pour les tests, puis ramenez-le à deux fois la durée du cycle de votre bus en production.
Oui, si vous souhaitez surveiller le variateur ou consulter le dernier code d'erreur après une coupure de courant. Connectez une alimentation 24 V CC aux bornes 35 (+) et 39 (-) de la carte de contrôle FC 302. Sans cela, la carte d'extension est hors tension en cas de coupure de courant.
8-02 La source de commande est par défaut configurée sur « Numérique uniquement » sur de nombreux variateurs FC 302. Modifiez-la en « Mot de commande uniquement » pour forcer le variateur à accepter exclusivement les commandes de démarrage/arrêt provenant du bus de terrain. Si vous avez besoin des deux (bouton-poussoir local + bus), configurez-la sur « Entrée numérique et mot de commande » et paramétrez les entrées numériques pour « Démarrage par bus » dans 5-12.
Câble PROFINET standard : 100 m par segment entre les commutateurs. Si votre variateur est plus éloigné du commutateur, installez un répéteur PROFINET ou un convertisseur de média (fibre optique). Pour Modbus RTU, la portée maximale est de 1 200 m à 9 600 bauds, et de 400 m à 38 400 bauds.
Le VLT 5000 utilise la carte Profibus DP V1 (référence 176Fxxxx), et le VLT 2800 les cartes SI-P ou SI-M. Ces modèles ne sont plus fabriqués, mais nous avons parfois en stock des unités d'occasion testées. Veuillez nous communiquer votre numéro de modèle exact afin que nous puissions vérifier la disponibilité.
---
