Types et sélection de capteurs industriels : proximité, photoélectriques, pression et plus encore

Introduction

Les capteurs sont les yeux et les oreilles de l'automatisation industrielle. Sans capteurs, un automate programmable ne peut pas savoir si un produit est en place, si une cuve est pleine ou si un moteur surchauffe. Choisir le bon capteur pour chaque application est crucial : un capteur inadapté peut entraîner des arrêts de production, des déclenchements intempestifs ou des risques pour la sécurité.

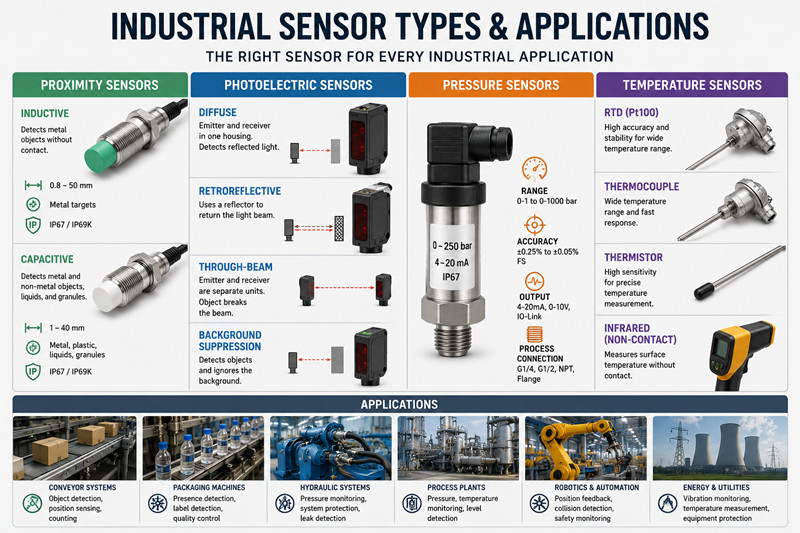

Ce guide couvre les types de capteurs industriels les plus courants — capteurs de proximité, capteurs photoélectriques, capteurs de pression et capteurs de température — leurs principes de fonctionnement, leurs spécifications clés et une comparaison des marques. Bentley Nevada, Honeywell, Pepperl+Fuchs, et Keyence.

Capteurs de proximité

Les capteurs de proximité détectent la présence ou l'absence d'un objet sans contact physique. Ils sont essentiels à l'automatisation industrielle et servent à la détection de position, au comptage et au contrôle des processus.

Capteurs de proximité inductifs

Les capteurs inductifs détectent les objets métalliques en générant un champ électromagnétique. Lorsqu'une cible métallique pénètre dans ce champ, les courants de Foucault réduisent l'amplitude d'oscillation, déclenchant ainsi un interrupteur.

Caractéristiques principales :

· Distance de détection : 0,8 mm - 50 mm (variable selon la taille de la cible et le modèle de capteur)

· Cible : Métaux ferreux et non ferreux (acier, aluminium, laiton)

· Sortie : PNP (source) ou NPN (puits), NO ou NC

· Protection : norme IP67, IP69K pour le lavage à haute pression

Capteurs de proximité capacitifs

Les capteurs capacitifs détectent les cibles métalliques et non métalliques (plastiques, liquides, granulés) en mesurant les variations de capacité entre l'électrode du capteur et la cible.

Caractéristiques principales :

· Distance de détection : 1 mm - 40 mm

· Cible : Métaux, plastiques, bois, papier, verre, liquides

· Peut détecter les niveaux à l'intérieur de conteneurs non métalliques

· Plus sensible aux facteurs environnementaux (humidité, poussière)

Capteurs de proximité magnétiques (interrupteur Reed / effet Hall)

· Interrupteurs à lames souples : à contact, activés par un aimant permanent. Simples et peu coûteux.

· Capteurs à effet Hall : à semi-conducteurs, ils détectent les variations du champ magnétique. Sans contact, durée de vie prolongée.

Capteurs photoélectriques

Les capteurs photoélectriques utilisent un faisceau lumineux (généralement une LED infrarouge ou rouge) pour détecter les objets. Ils offrent une portée de détection supérieure aux capteurs inductifs/capacitifs et peuvent détecter les objets transparents, les étiquettes et les différences de couleur.

Capteurs photoélectriques diffus (autonomes)

Émetteur et récepteur intégrés. La lumière réfléchie par la cible est renvoyée au récepteur. Portée : 50 mm à 3 m. Idéal pour : détecter la présence d’objets à courte portée.

Capteurs photoélectriques rétroréfléchissants

Émetteur et récepteur intégrés dans un seul boîtier. Réflecteur placé en vis-à-vis. L'objet bloque le faisceau réfléchi. Portée : jusqu'à 15 m. Idéal pour : la détection à longue portée et la détection d'objets clairs/transparents.

Capteurs photoélectriques à faisceau traversant

L'émetteur et le récepteur sont des unités distinctes. L'objet interrompt le faisceau. Portée : jusqu'à 60 m. Idéal pour : une précision maximale, le comptage et la détection de petits objets.

Capteurs de suppression du bruit de fond (BGS)

Capteurs diffus avancés avec mesure de distance intégrée. Ignorent les objets en arrière-plan. Idéal pour : la détection d'objets contre un convoyeur ou le châssis d'une machine.

Caractéristiques principales :

· Source lumineuse : LED rouge (visible), LED infrarouge, laser (précision)

· Temps de réponse : 0,1 ms - 50 ms (laser : <0,1 ms)

· Sortie : PNP/NPN, numérique ou analogique

· Protection : IP67 / IP69K pour l'industrie alimentaire

Capteurs de pression

Les capteurs de pression mesurent la force par unité de surface exercée par un fluide (liquide ou gaz). Ils sont indispensables aux systèmes hydrauliques, aux commandes pneumatiques, à la surveillance des procédés et aux systèmes de sécurité.

Types de mesure de pression

· Pression relative : par rapport à la pression atmosphérique (0 bar = pression atmosphérique). La plus courante.

· Pression absolue : par rapport au vide parfait. Utilisée pour les mesures barométriques.

· Pression différentielle : différence de pression entre deux points. Utilisée pour la surveillance des filtres et la mesure des débits.

· Manomètre étanche : référence préréglée à 1 atm (niveau de la mer). Utilisé dans l’aéronautique et l’aérospatiale.

Technologies des capteurs de pression

· Jauge de contrainte / piézorésistive : diaphragme métallique avec jauge de contrainte collée. Convient aux hautes pressions (jusqu’à 1 000 bar).

· Couche mince : jauge de contrainte intégrée au diaphragme. Excellente stabilité à long terme. Usage industriel très répandu.

· Capacitif : La membrane en céramique ou en métal modifie la capacité. Excellent pour les basses pressions et le vide.

· Piézoélectrique : génère une charge sous contrainte. Utilisé pour la mesure de pression dynamique (marteau hydraulique, systèmes pulsés).

Caractéristiques principales :

· Plage de pression : 0-1 bar à 0-1000 bar (relative ou absolue)

· Sortie : 4-20 mA (boucle de courant, norme industrielle), 0-10 V, IO-Link

· Précision : ±0,25 % à ±0,05 % de la pleine échelle

· Raccordement process : G1/4, G1/2, NPT, bride

Capteurs de température

RTD (Détecteur de température à résistance)

Utilise une résistance en platine (généralement Pt100). Précision : ±0,1 °C à ±0,5 °C. Plage de température : -200 °C à +600 °C. Idéal pour : mesures de précision et large plage de températures.

Thermocouple

Deux métaux différents assemblés par jonction. Génère une tension proportionnelle à la température. Plage de température : -270 °C à +2300 °C. Idéal pour : températures extrêmement élevées et réponse rapide.

thermistance

Matériau semi-conducteur à résistance variable selon la température. Plage de température : -100 °C à +300 °C. Idéal pour les applications économiques et de haute sensibilité.

Capteurs de température infrarouges (sans contact)

Mesure le rayonnement infrarouge émis. Plage de température : -40 °C à +3000 °C. Idéal pour : objets en mouvement, zones dangereuses, points de mesure inaccessibles.

Comparaison des marques de capteurs

· Bently Nevada (Baker Hughes) : La référence en matière de protection contre les vibrations et les dommages aux machines dans les secteurs du pétrole et du gaz, de la production d’énergie et de l’industrie lourde. La série 3300 XL est le capteur de proximité le plus répandu au monde dans les équipements rotatifs.

· Honeywell : Gamme complète de solutions pour la pression, la température, le débit et la force. Les capteurs de pression de la série PX2 sont la référence du secteur pour les systèmes hydrauliques. Idéaux pour l’automatisation des processus et la gestion technique des bâtiments.

· Pepperl+Fuchs : spécialiste allemand des capteurs. Leader mondial des capteurs à sécurité intrinsèque et antidéflagrants pour les industries chimique, pharmaceutique et pétrolière et gazière. Qualité de fabrication exceptionnelle pour l’automatisation industrielle.

· Keyence : leader japonais des technologies d’inspection. Capteurs de vision et profilomètres laser de pointe. La série IV3 offre une inspection rapide et précise pour l’assemblage d’emballages et de composants électroniques.

Sélection des capteurs : 5 paramètres clés

1. Détection de la distance et du matériau cible

Les capteurs inductifs ne détectent que les métaux (utilisez des capteurs capacitifs ou photoélectriques pour les non-métaux). Mesurez l'écart réel ; utilisez des capteurs dont la distance de détection est de 1,5 à 2 fois supérieure à la distance requise, par mesure de précaution.

2. Type de sortie

Le transistor PNP (source) est la norme en Europe et en Asie. Le transistor NPN (puits) est courant au Japon et dans les systèmes Allen Bradley. Vérifiez la compatibilité de votre carte d'entrée d'automate. Envisagez une sortie analogique (4-20 mA, 0-10 V) pour la surveillance du processus.

3. Conditions environnementales

Indice de protection IP67/IP69K pour le nettoyage à haute pression. Protection antidéflagrante (ATEX/IECEx) pour les zones dangereuses. Les températures extrêmes nécessitent des capteurs dont la plage de fonctionnement est supérieure à la plage de température maximale. L'exposition aux produits chimiques exige l'utilisation de matériaux compatibles avec le contact avec le fluide.

4. Temps de réponse

Comptage à grande vitesse ou détection rapide de pièces (<1 ms) : Utiliser des capteurs photoélectriques laser ou à effet Hall. Détection standard (10-50 ms) : Capteurs photoélectriques à LED ou inductifs.

5. Protocole de communication

Traditionnelles : E/S discrètes (PNP/NPN). Modernes : IO-Link (configuration simplifiée, données de diagnostic), PROFINET, EtherNet/IP. Choisissez des capteurs compatibles avec votre écosystème d’automates programmables.

Conclusion

Le choix du capteur adéquat repose sur l'adéquation du principe de détection au matériau cible, à l'environnement et aux exigences de performance. Pour la protection des équipements rotatifs, Bently Nevada est le leader incontesté. Pour l'automatisation des procédés et la mesure de pression, Honeywell propose la gamme la plus complète. Pepperl+Fuchs excelle dans les capteurs pour zones dangereuses. Keyence domine le marché de l'inspection à grande vitesse et du contrôle qualité par vision.

Foire aux questions

Q : Quelle est la différence entre les capteurs PNP et NPN ?

A : Les capteurs PNP fournissent du courant (le courant circule du capteur vers la charge). Les capteurs NPN absorbent le courant (le courant circule de la charge vers le capteur). Choisissez en fonction du type de carte d'entrée de votre automate : les cartes d'entrée PNP nécessitent des capteurs PNP, les cartes d'entrée NPN nécessitent des capteurs NPN.

Q : Les capteurs inductifs peuvent-ils détecter des objets non métalliques ?

R : Non. Les capteurs inductifs ne détectent que les métaux conducteurs ou ferromagnétiques. Pour les non-métaux (plastiques, bois, liquides), utilisez des capteurs capacitifs, des capteurs photoélectriques ou des capteurs ultrasoniques.

Q : Que signifie IP67 ?

A : Indice de protection IP (Protection contre les infiltrations) : Premier chiffre = protection contre les particules solides (6 = étanche à la poussière). Deuxième chiffre = protection contre les liquides (7 = immersion jusqu'à 1 m pendant 30 minutes). L'indice IP69K ajoute une protection contre le lavage à haute pression et à haute température.

Q : Qu'est-ce que IO-Link ?

A: IO-Link est un protocole de communication point à point standardisé (IEC 61131-9) pour les capteurs intelligents. Il permet la configuration à distance, la lecture des données de diagnostic et le remplacement aisé des capteurs sans recâblage. De plus en plus répandu dans l'automatisation moderne.

Q : Comment choisir entre un capteur de proximité et un capteur photoélectrique ?

A : Utilisez des capteurs de proximité lorsque : la cible est métallique, la distance de détection est courte (<50 mm), environnement poussiéreux, fréquence de commutation élevée. Utiliser des capteurs photoélectriques lorsque : cible non métallique, distance importante requise, détection d'objets transparents, discrimination des couleurs nécessaire.
