Comment migrer un automate programmable industriel (API) ancien vers un système moderne sans interruption de production
Vous avez reçu l'appel. L'automate programmable PLC-5 de la baie 3 présente des pannes de processeur intermittentes, et les pièces de rechange que vous aviez stockées en 2019 sont épuisées. Rockwell a arrêté la production de la série d'E/S 1771 en 2018. Le technicien qui a programmé cette ligne a pris sa retraite il y a trois ans, et la documentation est rangée dans un classeur taché de café. La direction exige que la ligne soit opérationnelle dès lundi.
Ce scénario se répète chaque semaine dans des usines des Amériques, d'Europe et du Moyen-Orient. Le parc installé d'automates programmables industriels (API) anciens – PLC-5, SLC-500, S7-300, Modicon 984 – se compte par millions. Ces systèmes gèrent encore des processus critiques et leur fonctionnement est essentiel. Migrer l'un d'eux sans interrompre la production représente le projet le plus crucial auquel la plupart des ingénieurs en automatisation seront confrontés.

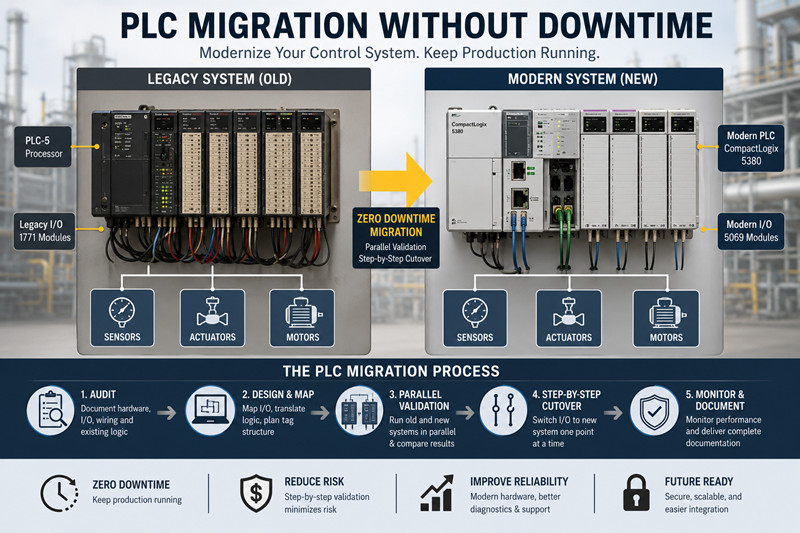

Ce guide décrit l'intégralité du processus de migration, de l'audit à la mise en service, en détaillant les étapes spécifiques qui permettent d'assurer la continuité de votre production.
Si le système fonctionne, pourquoi y toucher ? Trois raisons, et elles s'aggravent avec le temps :
Tout d'abord, la disponibilité des pièces. Lorsque Rockwell a abandonné la plateforme PLC-5, le marché de l'occasion a absorbé la demande. Cependant, d'ici 2026, les processeurs 1785-L80E, testés et fonctionnels, se vendront entre 8 000 et 14 000 $ US sur eBay. C'est plus cher qu'un automate CompactLogix neuf. Les CPU Siemens S7-300 (315-2DP, 317-2DP) sont encore disponibles sur tztechio.com/siemens, mais leurs prix augmentent chaque trimestre à mesure que l'offre diminue.
Deuxièmement, la responsabilité en matière de cybersécurité. Les automates programmables industriels (API) anciens sont antérieurs aux systèmes de sécurité réseau modernes. Ils ne prennent pas en charge le protocole TLS, le contrôle d'accès basé sur les rôles ni les mises à jour sécurisées du micrologiciel. Un API PLC-5 connecté au réseau de l'usine via un pont Ethernet non documenté représente une faille de sécurité potentielle. Avec la norme NIS2 en vigueur dans l'UE et les cadres réglementaires similaires en cours d'élaboration en Arabie saoudite et aux Émirats arabes unis, les usines sont soumises à des échéances de conformité que les équipements anciens ne peuvent respecter.
Troisièmement, les difficultés d'intégration. Votre ERP exige les volumes de production. Votre MES exige les temps de cycle. Votre GMAO exige les heures de fonctionnement. Récupérer ces données d'un automate programmable PLC-5 nécessite des convertisseurs Modbus, des interfaces OPC et l'intervention d'un intégrateur système facturé à l'heure. Un automate moderne transmet ces données nativement via MQTT ou OPC UA.
Remplacement complet : arrêt de la production, démontage des panneaux, installation de tout le neuf. Délai d’ingénierie le plus court. Coût le plus élevé en termes de pertes de production. Viable uniquement si un arrêt programmé de l’usine est déjà suffisamment long pour absorber les travaux.
Basculement à chaud — Faire fonctionner les anciens et nouveaux systèmes en parallèle. Connecter les appareils de terrain aux borniers accessibles par les deux systèmes. Valider la logique du nouvel automate programmable par rapport au comportement de l’ancien système, puis basculer un point d’E/S à la fois. Aucune interruption de service. Complexité technique importante. Cette approche est idéale pour les processus continus : usines chimiques, stations d’épuration, aciéries, tout processus ne pouvant s’arrêter.
Migration progressive — Convertissez une section du processus à la fois. Une ligne de conditionnement de six machines migre machine par machine. Une station d’épuration migre d’abord le traitement primaire, puis le traitement secondaire. Moins risquée qu’une rénovation complète, moins coûteuse en ingénierie qu’une mise en service à chaud. Idéale lorsque le processus comporte des sous-sections naturelles.
Choisissez en fonction de deux facteurs : le coût d’une heure d’arrêt de production et la possibilité d’interrompre physiquement votre processus sans endommager l’équipement ou le produit.
L'erreur la plus coûteuse lors de la migration d'un automate programmable est de commander le matériel en se basant sur les plans d'origine. Ces plans étaient erronés dès la mise en service et n'ont fait qu'empirer depuis.
Inspectez physiquement le panneau. Photographiez chaque carte. Notez les références et les versions du firmware. Comptez les emplacements libres. Repérez chaque câble reliant le terminal de terrain au terminal du module d'E/S. Ce travail fastidieux est indispensable. Une simple boucle 4-20 mA non documentée, câblée à un canal libre oublié, peut compromettre votre week-end de migration.
Pour un rack PLC-5 standard équipé de 10 cartes d'E/S, prévoyez 8 à 12 heures pour l'audit physique. Utilisez une tablette avec un tableur, et non du papier. Joignez des photos à chaque rangée. Des notes comme « Borne TB3 14 — signal 24 V apparent, étiquette du fil : PSH-207, piste P-104 sur le schéma P&ID » seront extrêmement précieuses six semaines plus tard, lors de la mise en service.
La liste des entrées/sorties est la partie facile. C'est la traduction logique qui complique les choses dans les projets.
Les programmes PLC-5 utilisent l'adressage octal et des tables de données fixes. Les programmes S7-300 utilisent l'adressage absolu avec des blocs de données. Aucun des deux ne se transpose facilement dans un système moderne à étiquettes. Une séquence comme XIC I:012/03 BST XIO B3:0/5 NXB XIC N7:10/0 BND OTE O:015/07 doit être compréhensible par un électricien de maintenance même à 3 heures du matin.
Le processus de cartographie :
· Extrayez le programme complet du processeur d'origine à l'aide du logiciel de programmation d'origine (RSLogix 5, SIMATIC STEP 7, Modsoft). La plupart de ces logiciels nécessitent une machine virtuelle Windows XP.
· Imprimez le programme au format PDF. Oui, sur papier — ou au moins un PDF consultable. Vous le consulterez des centaines de fois.
· Identifiez toutes les tables de données et leur fonction. Que représentent les valeurs N7:0 à N7:50 ? Lesquelles correspondent à des bits d’alarme ? Lesquelles sont des paramètres de recette ? Lesquelles correspondent à des calculs intermédiaires ?
· Créez un tableau de correspondance : ancienne adresse → nouveau nom d’étiquette → nouveau type de données → toute conversion nécessaire. Prévoyez des conventions de nommage des étiquettes faciles à suivre pour votre équipe de maintenance.
· Traduisez la logique étape par étape. Des outils de traduction automatisés existent (Migration Toolkit de Rockwell, assistant de migration TIA Portal de Siemens), mais prévoyez au moins 40 % du budget total pour la vérification et le nettoyage manuels.
Vous avez deux options pour raccorder le câblage de terrain au nouveau système :
Remplacement complet : retirez l’ancien châssis et les cartes d’E/S, installez le nouveau système et raccordez tous les câbles de terrain aux nouveaux borniers. Solution la plus propre et durable. Chaque câble doit être étiqueté, déconnecté et reconnecté correctement. Prévoyez 2 à 4 heures par carte d’E/S pour une équipe de deux personnes.
Utilisez des adaptateurs : des solutions tierces permettent de connecter un contrôleur moderne à des baies d'E/S existantes. ProSoft Technology, par exemple, propose des adaptateurs EtherNet/IP vers RIO qui permettent à un CompactLogix de contrôler des E/S 1771 existantes. Cela vous épargne des semaines de recâblage. En contrepartie : vous maintenez en service des cartes d'E/S vieilles de 30 ans, et lorsqu'une d'entre elles tombe en panne, vous devez vous tourner à nouveau vers le marché de l'occasion.
Pour la plupart des projets, remplacez les E/S. La conversion matérielle se justifie lorsqu'il y a des centaines de points d'E/S dans des zones antidéflagrantes où le recâblage nécessite de toute façon des autorisations de travaux à chaud, une surveillance des gaz et un arrêt de production. Mais si le câblage sur site est accessible, il vaut mieux procéder au remplacement.
Les interfaces homme-machine (IHM) existantes — PanelView Standard, OP7/OP17, anciennes installations Wonderware — survivent rarement intactes à une migration. Les pilotes de communication n'existent pas pour le nouveau contrôleur.
Si les écrans IHM sont simples (résumé des alarmes, tendance, boutons marche/arrêt), leur réécriture dans l'environnement IHM natif de la nouvelle plateforme nécessite 40 à 80 heures d'ingénierie. C'est généralement la solution la plus judicieuse.
Si l'IHM est complexe (interfaces propriétaires, scripts étendus, écrans validés réglementairement pour les applications pharmaceutiques/FDA), envisagez de conserver l'IHM et d'utiliser une passerelle de protocole pour assurer la compatibilité avec l'ancienne et la nouvelle. Kepware ou Ignition peuvent traduire le protocole natif du nouveau contrôleur en fonction des exigences de l'ancienne IHM.
En Amérique du Nord, la plupart des systèmes existants sont des Allen-Bradley. La disponibilité de techniciens retraités maîtrisant RSLogix 5 est plus importante qu'ailleurs dans le monde, mais leurs tarifs sont à la hauteur de leurs compétences. Si vous êtes à Houston, Calgary ou Detroit, vous pouvez faire appel à cette expertise. Si vous êtes à Dammam ou Dubaï, prévoyez une assistance à distance.
En Europe et au Moyen-Orient, les systèmes Siemens S5 et S7-300/400 dominent le parc existant. Le S5, dont la production a été arrêtée en 2006, est encore utilisé dans des usines chimiques et des centrales électriques. La migration du S5 vers le S7-1500 ou TIA Portal nécessite le logiciel STEP 5 d'origine et les câbles de programmation PG, qui ne sont plus fabriqués depuis 15 ans. Assurez-vous de vous procurer ces câbles avant de commencer.
C’est cette technique qui permet de distinguer les migrations réussies de celles qui, pour de mauvaises raisons, font l’objet d’études de cas dans *Control Engineering*.
Raccordez les anciens et nouveaux automates programmables aux E/S de terrain via des borniers intermédiaires. Les deux systèmes lisent les entrées simultanément et exécutent leur logique. Seul l'ancien système pilote les sorties.
Lancez maintenant le processus. Comparez l'état interne des deux systèmes à chaque analyse. Les valeurs calculées sont-elles identiques ? Si une entrée analogique affiche 4,17 mA sur l'ancien système et 4,16 mA sur le nouveau, notez la différence, mais ne vous inquiétez pas : les modules d'entrée analogique présentent de légères variations d'étalonnage. Si l'ancien système indique qu'une pompe est en marche et que le nouveau système indique qu'elle est arrêtée, identifiez l'écart avant de procéder au basculement.
Louez ou achetez un analyseur de protocole (Wireshark, avec le module d'analyse approprié, convient à la plupart des protocoles) et capturez les deux réseaux pendant un cycle de production complet. Créez un script qui compare les sorties que le nouveau système aurait produites avec celles produites par l'ancien système. Toute différence indique un bug dans votre adaptation ou une fonctionnalité non documentée du programme d'origine qu'il vous faut préserver.
Prévoyez une durée de 1 à 2 semaines pour cette phase de validation en mode parallèle, dans le cadre d'un processus continu. L'objectif est de détecter les cas limites rares : par exemple, une cascade d'alarmes qui se déclenche uniquement lors d'une condition de dysfonctionnement spécifique, ou un verrouillage qui ne s'active que lorsque deux vannes se trouvent simultanément dans des positions spécifiques.
Même avec une validation parallèle, la migration comporte des risques. La pratique courante consiste à planifier la migration au début d'une fenêtre de maintenance, et non à la fin. En cas de problème, il est possible de revenir à l'ancien système et de réessayer lors de la prochaine fenêtre.
La séquence de transition :
1. Vérifiez que les deux systèmes sont en bon état et synchronisés.
2. Basculez une sortie non critique (un voyant d'état, un indicateur) vers le nouveau système.
3. Vérifier le bon comportement pendant 5 minutes
4. Basculer une sortie critique mais redondante (pompe A, tandis que la pompe B gère la charge)
5. Vérifier le bon comportement pendant 15 minutes
6. Basculez toutes les sorties restantes
7. Surveillez un cycle de production complet avant de déclarer succès.
Laissez l'ancien système alimenté et câblé pendant au moins une semaine après la bascule. Si un problème survient en production à 2 h du matin le mardi, la possibilité de revenir à l'ancien système en 30 secondes justifie l'espace occupé dans le panneau.
Une fois la migration réussie, documentez :
· La nouvelle liste des E/S avec les numéros de fils et les désignations des bornes
· La base de données d'étiquettes avec descriptions
· La structure du programme (tâches, programmes, routines et leur rôle respectif)
· Diagramme d'architecture réseau
· La correspondance entre les anciennes adresses et les nouvelles étiquettes
· Résultats des tests de mise en service
· Guide de dépannage rédigé pour l'appel de maintenance de 3 h du matin
Le prochain ingénieur qui travaillera sur ce système ne sera pas vous. Il ne se souviendra pas pourquoi FC42 gère la boucle de régulation en cascade différemment des autres blocs PID du programme. Il ignorera que la sortie O:015/07 a été renommée PumpBay3_Start et pourquoi l'étiquette d'alarme est Alarm_Bay3_PSH207_HiHi. Fournissez-lui la documentation que vous auriez aimé avoir à vos débuts.
· Coût d'ingénierie : 25 000 à 80 000 USD pour une migration de taille moyenne (200 à 500 points d'E/S), selon la complexité logique et l'étendue de l'IHM.
· Coût du matériel : variable selon la plateforme. Migration depuis CompactLogix (contrôleur + châssis + E/S) : 8 000 $ à 20 000 $. Migration depuis S7-1500 : 6 000 $ à 18 000 $. Migration depuis Beckhoff : 4 000 $ à 12 000 $.
· Pièces détachées d'occasion : processeurs PLC-5 (8 000 $ à 14 000 $), modules d'E/S 1771 (400 $ à 2 000 $), unités centrales S7-300 (1 200 $ à 4 500 $). Disponibles sur tztechio.com/plc dans la limite des stocks disponibles.
· Délai de livraison : La plupart des automates programmables modernes sont livrés sous 2 à 6 semaines en 2026. La contrainte réside généralement dans le temps d’ingénierie, et non dans la disponibilité du matériel.
Combien de temps dure généralement une migration d'automate programmable ?
De l'audit à la mise en service finale, comptez 8 à 16 semaines pour un système de 200 à 500 points d'E/S. La mise en service physique elle-même dure de 4 à 12 heures si elle est bien planifiée. L'essentiel du temps est consacré à l'ingénierie : traduction du programme, réécriture de l'interface homme-machine et tests.
Puis-je changer de marque ?
Oui, mais l'effort d'ingénierie est quasiment doublé. La migration d'une marque à l'autre (de PLC-5 à Siemens S7-1500, ou de S7-300 à CompactLogix) implique l'impossibilité de réutiliser les écrans IHM existants, des conventions de câblage d'E/S différentes et des paradigmes de programmation différents. Cela vaut la peine si vous standardisez votre usine sur une seule marque, mais prévoyez un budget en conséquence.
Que faire si je ne trouve pas le programme original ?
Si le programme est perdu sur l'ordinateur portable mais toujours en cours d'exécution dans le processeur, la plupart des automates programmables anciens permettent son chargement. Le programme chargé ne contient ni commentaires ni noms d'étiquettes ; vous obtenez des adresses brutes sans documentation. Cela ajoute une importante phase de rétro-ingénierie. Prévoyez 3 à 6 semaines supplémentaires pour qu'un technicien détermine le rôle de chaque échelon en suivant le câblage sur le terrain et en le comparant aux schémas de tuyauterie et d'instrumentation (P&ID).
Dois-je mettre à jour le panneau de configuration ?
Il vous faut au minimum installer le nouveau châssis de l'automate programmable et les borniers. Si le panneau est propre, suffisamment spacieux et que l'alimentation peut supporter la charge du nouveau matériel, vous pouvez le conserver. En revanche, s'il a 30 ans, que l'isolation des câbles est dégradée et qu'il a subi des modifications non documentées par un ancien locataire, remplacez-le. Un nouveau boîtier en acier inoxydable coûte entre 1 500 et 4 000 $ et élimine un risque de panne future.
Qu’en est-il des systèmes de sécurité ?
Si votre système existant gère des fonctions de sécurité (arrêts d'urgence, barrières immatérielles, détection de gaz), la migration doit être évaluée au regard des exigences actuelles en matière de niveau d'intégrité de sécurité (SIL). Un automate programmable PLC-5 exécutant une logique de sécurité conforme aux normes des années 1990 ne répond presque certainement plus aux exigences de la norme IEC 61511. Prévoyez un budget pour un automate programmable de sécurité dédié (GuardLogix, Siemens F-CPU, série Pilz PSS) dans le cadre de la migration. Consultez tztechio.com/industrial-automation pour découvrir les automates programmables de sécurité actuellement disponibles.
Existe-t-il un programme de subventions ou d'incitations à la migration ?
Certaines régions proposent des subventions pour l'efficacité énergétique, notamment pour la modernisation des systèmes d'automatisation. Au sein de l'UE, le programme Horizon Europe finance des projets de numérisation industrielle. En Arabie saoudite, le Programme national de développement industriel et logistique (NIDLP) soutient la modernisation des usines. Renseignez-vous auprès de votre autorité locale de développement industriel : la demande de subvention est complexe, mais une prise en charge des coûts de 20 à 40 % modifie considérablement le retour sur investissement.
-----------------------------------------------------------------------------------------------------------------
