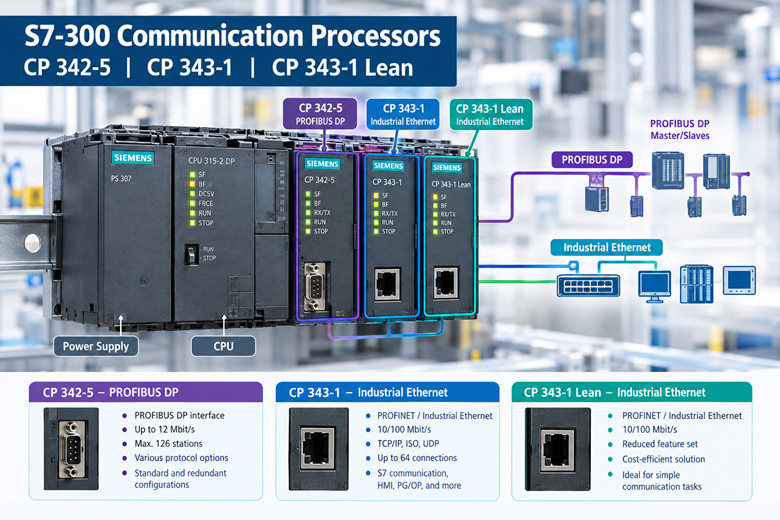

Processeurs de communication Siemens S7-300 : CP 342-5, CP 343-1 et CP 343-1 Lean

Un processeur de communication occupe un emplacement physique dans le rack S7-300, mais n'effectue aucune tâche de contrôle. Sa fonction se limite à l'échange de données entre l'unité centrale et le réseau. Comprendre cette distinction est la première étape pour diagnostiquer pourquoi un processeur de communication ne parvient pas à établir sa connexion.

Le SIMATIC S7-300 a été conçu selon un principe modulaire. Un rail supporte l'alimentation, l'unité centrale et un ensemble de modules de signaux. L'unité centrale gère le programme utilisateur, l'image de processus et l'activité du bus de fond de panier qui assure la connectivité du rack. Chaque autre module est dépendant de l'unité centrale.

Un processeur de communication fait exception à cette règle sur un point précis : il n’exécute pas le programme utilisateur et ne gère ni les entrées ni les sorties au sens classique du terme. Son rôle consiste à disposer d’une interface indépendante avec un réseau externe, dotée de son propre micrologiciel, de sa propre mémoire et de son propre système de gestion des connexions. Le processeur central (CPU) considère le processeur de communication comme un module partenaire qui échange des blocs de données et des messages d’état via le fond de panier.

Cette limite architecturale régit la quasi-totalité des informations qu'un technicien de maintenance doit connaître sur ces modules. Les limites de connexion relèvent du CP, et non du processeur. Le comportement des LED est lié au CP. La version du firmware est une propriété du CP. En cas de défaillance de la communication alors que le système continue de fonctionner, la panne se situe presque toujours du côté CP de cette limite.

Rôle d'un processeur de communication dans un rack S7-300

Un contrôleur de processeur (CP) participe simultanément au bus sur deux fronts. Côté arrière, il communique avec le processeur via le bus de fond de panier, demandant et renvoyant des données par le biais d'une interface définie de blocs de données, d'affectation de paramètres et d'enregistrements de diagnostic. Côté avant, il pilote un ou plusieurs ports physiques vers un réseau externe, qu'il s'agisse de PROFIBUS DP, d'Ethernet industriel ou d'une liaison série propriétaire pour les anciennes générations de systèmes.

Ce dispositif permet au contrôleur de production (CP) de tomber en panne sans interrompre le processus de l'usine. Si un CP perd sa connexion réseau, le processeur central (CPU) continue d'exécuter son programme et de contrôler la machine. Seul l'échange de données sur le chemin défaillant est interrompu. Il s'agit d'une caractéristique de conception, et c'est également la raison pour laquelle les pannes de communication peuvent passer inaperçues jusqu'à ce qu'un opérateur signale la perte de données d'un système de supervision.

L'échange de données entre le processeur et le contrôleur de processeur n'est pas instantané. Il s'agit d'un cycle défini de requêtes et de confirmations, régulé par l'analyse du fond de panier et par l'état de la connexion réseau. Lorsqu'un superviseur lit une valeur trop tôt après une modification, cette valeur peut encore refléter l'échange précédent. La compréhension de ce modèle d'échange permet d'éviter de confondre un simple artefact de synchronisation avec une panne.

Chaque CP possède une configuration de paramètres générée et téléchargée par l'outil de configuration matérielle. Cette configuration définit les adresses, les points de terminaison de connexion, les options de protocole et le comportement de diagnostic. Un CP sans configuration valide ne sera pas mis en ligne, même si ses LED indiquent une alimentation. La configuration fait donc partie intégrante du matériel et n'est pas une couche optionnelle supplémentaire.

Un CP possède également son propre firmware, distinct du système d'exploitation du CPU. La version du firmware détermine les fonctions disponibles. Un même numéro de commande peut correspondre à des firmwares différents d'une année à l'autre, et un CP de remplacement, même avec le même numéro de commande mais une version de firmware différente, peut avoir un comportement différent de celui de l'unité qu'il remplace.

La conséquence pratique de tout cela est une séquence de diagnostic qui suit la limite de la couche limite. Il faut d'abord vérifier si le processeur et le contrôleur de couche communiquent via le fond de panier. Ensuite, il faut vérifier si le contrôleur de couche dispose d'une interface réseau valide. Enfin, il faut vérifier si le pair réseau répond. Ce n'est qu'une fois ces trois niveaux résolus qu'il est pertinent d'examiner le programme applicatif.

Les familles CP que vous rencontrerez : PROFIBUS, Ethernet industriel et le port intégré

Les processeurs de communication pour le S7-300 se répartissent en trois grandes catégories, et la catégorie détermine le réseau que le module dessert.

La première catégorie est celle des processeurs de communication PROFIBUS DP, représentés par le CP 342-5. Cette famille de processeurs offre à un CPU une interface PROFIBUS DP fonctionnant indépendamment de son port DP intégré. Elle peut fonctionner en tant que maître ou esclave DP et est utilisée lorsqu'un rack nécessite une seconde ligne PROFIBUS, un segment DP plus dense ou une interface DP isolée du port du CPU pour des raisons de diagnostic ou d'architecture.

La seconde catégorie est celle des processeurs de communication Ethernet industriels, représentés par les CP 343-1 et CP 343-1 Lean. Ces modules connectent le rack aux réseaux Ethernet et prennent en charge divers protocoles, de la communication S7 classique via les protocoles ISO et TCP/IP aux fonctions d'E/S PROFINET. Cette gamme domine la demande actuelle de remplacement, car Ethernet est le réseau utilisé par la plupart des systèmes de supervision, d'historisation et d'ingénierie.

La troisième catégorie est le port intégré, qui n'est pas un module séparé. De nombreuses unités centrales S7-300 sont livrées avec un port PROFIBUS DP intégré, un port PROFINET intégré, ou les deux, selon le modèle. Le port intégré n'est pas un contrôleur de périphérique (CP), mais une fonction de l'unité centrale. Il partage les ressources de cette dernière et apparaît dans la configuration matérielle comme faisant partie intégrante de l'unité centrale, et non comme un emplacement distinct.

Cette distinction est importante pour le comptage et la localisation des pannes. Un rack doté d'un port Ethernet intégré et d'un CP 343-1 possède deux interfaces Ethernet indépendantes ; une panne sur l'une n'affecte pas nécessairement l'autre. Un rack ne disposant que d'un port intégré ne possède aucun emplacement CP à inspecter en cas de panne réseau, et le chemin de diagnostic se déplace alors à l'intérieur du processeur.

Cela a également une incidence sur la compatibilité avec les fournisseurs et sur l'ancienneté de la conception. La famille de modules CP 343-1 était préconisée lorsqu'une usine nécessitait une connectivité Ethernet dans une baie dont le processeur ne disposait pas de port Ethernet intégré, ou lorsque ce port était déjà utilisé. De nombreuses installations anciennes ont été construites précisément sur cette base, et ce sont ces baies qui sont aujourd'hui à l'origine des achats de pièces détachées.

Une quatrième catégorie, le processeur de communication série, existait dans la gamme S7-300 précédente, avec des références allant de 6GK7 342-5 à 6ES7 340 et 6ES7 341 selon la fonction. Les processeurs de communication série ne sont pas abordés dans cet article, mais un technicien de maintenance effectuant l'inventaire d'une baie doit savoir que tous les processeurs d'une installation ancienne ne sont pas des modules réseau. La référence figurant sur l'étiquette permet de trancher la question plus rapidement que toute supposition basée sur le panneau avant.

Dans toutes les catégories, le principe de fonctionnement reste le même. Le module possède une interface réseau, le processeur gère le programme et le fond de panier assure la transmission des données entre eux. Ce principe s'applique que le support externe soit un bus blindé à deux fils, un câble Ethernet à paires torsadées ou un segment de fibre optique derrière un convertisseur.

CP 343-1 et CP 343-1 Lean : lecture du numéro de commande et de la répartition des caractéristiques

Le CP 343-1, dans la version décrite ici, porte le numéro de commande 6GK7343-1EX30-0XE0. Ce code se décompose en un préfixe de famille, un chiffre de variante, un champ de version et un champ de livraison ; il est important de lire attentivement chaque champ avant toute décision d’achat ou de remplacement.

Le composant décrit dans cet article permet de connecter un SIMATIC S7-300 à un réseau Ethernet industriel via ISO et TCP/IP. Ce module intègre un commutateur à deux ports basé sur la puce de communication ERTEC 200 et offre deux ports RJ45 à 10/100 Mbit/s. Il peut fonctionner comme contrôleur PROFINET IO ou comme périphérique PROFINET IO, selon la configuration.

Ses fonctions de communication incluent la communication S7, les services de récupération et d'écriture, l'envoi et la réception via RFC1006, le multicast, le DHCP et la synchronisation horaire NTP. Concrètement, cette combinaison permet la collecte de données de supervision, l'accès technique, la synchronisation horaire à l'échelle d'une usine et la communication pair à pair entre les contrôleurs, le tout via un seul module.

Siemens indique une limite de planification de huit modules de communication ou de fonction par CPU pour cette famille, précisant que ce nombre dépend du type de CPU. Cette limite, exprimée en nombre de modules, correspond à une caractéristique du CPU ; ainsi, un CPU doté d'un budget de communication plus important peut gérer davantage de modules de communication qu'un CPU compact disposant d'un budget plus restreint. Le nombre applicable à un rack spécifique doit être déterminé en fonction du CPU de ce rack et non uniquement à partir de la fiche technique du module de communication.

Le module CP 343-1 Lean porte la référence 6GK7343-1CX10-0XE0. L'appellation « Lean » indique des fonctionnalités réduites pour un coût moindre, la simplification portant sur le protocole et le profil de connexion plutôt que sur l'interface physique. Un module Lean dispose toujours de deux ports RJ45 à 10/100 Mbps ; le câblage et la topologie du commutateur dans l'armoire restent donc identiques à ceux du CP 343-1 complet.

La version Lean présente des caractéristiques spécifiques. Elle prend en charge les protocoles TCP/IP et UDP, l'envoi et la réception RFC1006, les services de récupération et d'écriture, ainsi que la communication S7 en tant que serveur. Elle peut fonctionner comme un périphérique PROFINET IO. Elle ne possède pas les fonctionnalités de contrôleur PROFINET IO du module complet, ni les fonctions multicast, DHCP et NTP de ce dernier.

Le nombre de connexions diffère de manière déterminante pour la conception. Le CP 343-1 Lean prend en charge jusqu'à huit connexions SEND/RECEIVE et quatre connexions S7, avec un maximum de douze connexions actives en mode multiprotocole. Le CP 343-1 complet, quant à lui, ne présente pas ces limitations, car il est destiné aux racks nécessitant un plus grand nombre de connexions simultanées.

Présentée sous forme de tableau comparatif plutôt que de tableau, la répartition est la suivante : CP 343-1 complet : ISO et TCP/IP, contrôleur ou périphérique d’E/S PROFINET, commutateur intégré à deux ports, communication S7, lecture/écriture, envoi/réception RFC1006, multidiffusion, DHCP, NTP. CP 343-1 allégé : TCP/IP et UDP, envoi/réception RFC1006, lecture/écriture, communication S7 en tant que serveur, périphérique d’E/S PROFINET uniquement, deux ports RJ45, huit connexions d’envoi/réception, quatre connexions S7, douze connexions actives en mode multiprotocole.

La règle de sélection découle directement de ces listes. Si le rack doit gérer des périphériques d'E/S PROFINET, le module CP 343-1 complet est requis. Si le rack doit uniquement servir de périphérique d'E/S sur un contrôleur PROFINET tiers, ou s'il ne nécessite que l'échange de données de supervision et l'accès technique, le module Lean est suffisant et son prix a été ajusté en conséquence.

Les deux modules sont actuellement indiqués comme produits annulés ou pièces détachées sur les pages produits de Siemens pour les références mentionnées ici. Ce statut ne signifie pas que les modules cessent de fonctionner ni que le support des installations existantes est interrompu. Il signifie simplement que la production des nouveaux modules est conditionnée par la disponibilité des pièces détachées et non par la poursuite de la production en série.

La maîtrise du numéro de commande est essentielle pour l'approvisionnement de ces modules. Le préfixe 6GK7343 identifie la famille de processeurs de communication Ethernet. Les chiffres suivants distinguent la variante et la version, et le dernier bloc indique le format de livraison. Deux modules d'apparence identique en façade peuvent avoir des numéros de commande différents, des firmwares et des ensembles de fonctionnalités différents. C'est l'étiquette du module, et non son apparence, qui fait foi.

Si le code exact d'un module ne correspond à aucun code répertorié dans cet article, la procédure correcte consiste à lire le numéro de commande complet figurant sur l'étiquette du module et à effectuer une recherche à partir de cette chaîne de caractères. Siemens a commercialisé plusieurs versions de cette gamme de modules au cours de sa durée de vie, et le champ « Version » est l'élément le plus souvent négligé.

CP 342-5 et le chemin PROFIBUS DP

Le CP 342-5 est le processeur de communication PROFIBUS DP pour le S7-300. Son numéro de commande commence par 6GK7342, et le code exact doit être lu sur l'étiquette du module car plusieurs versions ont existé au cours de la durée de production de ce type de module.

Son rôle est de doter le rack d'une interface PROFIBUS DP fonctionnant en dehors du processeur. L'expression « en dehors du processeur » est essentielle. Le CP gère le protocole DP dans son propre processeur, en utilisant sa propre mémoire, et échange les données résultantes avec le processeur via le fond de panier. Le processeur n'est pas sollicité pour le traitement des télégrammes DP.

Un CP 342-5 peut être configuré en tant que maître DP ou esclave DP. En tant que maître, il interroge ses esclaves DP assignés et gère les images d'entrée/sortie lues et écrites par le processeur. En tant qu'esclave, il répond aux requêtes d'un maître DP externe et présente les données du rack à un réseau qu'il ne contrôle pas.

Le rôle de maître est plus fréquent lors des travaux de modernisation et d'extension. Une installation ajoute un nouveau segment DP ou divise un segment existant pour raccourcir les câbles et réduire l'exposition aux pannes ; le CP 342-5 assure alors le rôle de second maître sans perturber le port intégré de l'unité centrale ni son programme.

Le rôle d'esclave apparaît lorsqu'un rack S7-300 existant doit transmettre des données à un contrôleur plus récent, ou lorsqu'un rack S7-300 doit servir de station subordonnée à un autre. Dans cette configuration, le CP est configuré comme une station d'E/S distribuée et le rack se comporte vis-à-vis du maître externe comme une station ET 200.

Le traitement DP étant effectué en dehors du CPU, le CP 342-5 isole également les pannes DP du programme de contrôle. Un segment DP défectueux, un esclave perdu ou un court-circuit sur le bus affectent le CP et le segment concerné, tandis que le CPU continue de gérer les autres éléments du rack. Les enregistrements de diagnostic relatifs à la panne sont stockés dans le CP et sont lus via l'outil de configuration matérielle.

Le segment DP géré par un CP 342-5 est soumis aux règles PROFIBUS standard. Sa longueur dépend du débit de transmission, du type de câble, du nombre de répéteurs et de la charge du bus. Ces règles s'appliquent à un segment piloté par CP de la même manière qu'à un segment piloté par CPU, car le CP est un maître ou un esclave DP conforme, présentant le même comportement au niveau de la couche physique.

Pour l'approvisionnement, la procédure est identique à celle de la gamme Ethernet. Lisez la référence complète figurant sur l'étiquette du module et considérez-la comme l'identifiant de la pièce. Les versions CP 342-5 diffèrent par leur micrologiciel et leurs fonctions prises en charge ; un module de remplacement doit donc être compatible avec la version installée et fonctionner de la même manière. Les acheteurs qui conservent en service un rack S7-300 doivent noter la référence complète lors de l'inventaire, tant que le module est encore lisible dans le rack, et non au moment de la panne, lorsque la ligne est hors service.

Combien de modules et de connexions un processeur peut-il réellement transporter ?

Deux limites distinctes régissent la capacité de communication d'un rack, et leur confusion engendre des conceptions qui ne compileront pas ou des connexions qui ne s'ouvriront pas.

La première limite concerne le nombre de modules de communication et de fonctions qu'un processeur peut accepter. Siemens indique un nombre prévisionnel de huit modules par processeur pour la famille CP 343-1, précisant que ce nombre exact dépend du type de processeur. Il s'agit d'une limite de configuration matérielle. Si cette limite est dépassée, l'outil de configuration refusera l'affectation.

La seconde limite concerne le nombre de connexions simultanées qu'un seul CP peut gérer. Il s'agit d'une limite propre au module, intégrée à son micrologiciel et à sa mémoire. Pour le CP 343-1 Lean, les limites annoncées sont de huit connexions SEND/RECEIVE, quatre connexions S7 et jusqu'à douze connexions actives en mode multiprotocole. Le CP 343-1 complet ne présente pas ces limitations, ce qui justifie son prix plus élevé.

La capacité de communication totale d'une baie n'est donc pas une valeur unique. Elle dépend du processeur présent, du nombre de modules de communication (CP) qu'il accepte et des variantes de CP installées. Deux baies montées sur le même rail et comportant le même nombre d'emplacements peuvent avoir des capacités de connexion très différentes selon ces trois variables.

Le nombre de connexions est comptabilisé par rôle, et non par nombre de câbles. Un système de supervision unique ouvrant des connexions S7 pour la collecte de données consomme des connexions S7. Les contrôleurs homologues ouvrant une communication S7 configurée consomment également des connexions S7. Les services d'envoi et de réception via RFC 1006 consomment des connexions SEND/RECEIVE. Le fonctionnement multiprotocole peut augmenter le nombre total de connexions actives, tant que les limites par protocole restent applicables.

Le test pratique consiste à réaliser un inventaire et des calculs. Il faut recenser tous les systèmes qui établissent une connexion avec la baie, les classer par protocole et additionner les exigences par rapport aux limites maximales publiées du contrôleur de périphérique installé. Si la somme dépasse une limite, la baie ne présente pas de défaut, mais une limitation de conception. Les solutions possibles sont alors une autre variante de contrôleur de périphérique, un contrôleur supplémentaire ou une redistribution des connexions entre les interfaces disponibles.

Le port intégré change la donne. Lorsqu'un processeur dispose d'un port Ethernet ou PROFINET intégré, ce port offre sa propre capacité de connexion, indépendamment de tout CP. Un rack équipé d'un port intégré et d'un CP 343-1 Lean peut ainsi satisfaire l'intégralité de ses besoins en connexion, même si la capacité du Lean seul semble limitée, car le port intégré absorbe une partie de la charge.

La connaissance de l'interface à laquelle chaque connexion est associée permet de modifier un rack sans le repenser entièrement. Lors de l'ajout d'un nouvel historien ou d'un nouveau nœud de supervision, la première question est de savoir à quelle interface il sera connecté, et la seconde de vérifier si cette interface dispose d'une marge suffisante par rapport à sa capacité maximale publiée.

La limite du nombre de modules est la contrainte la plus difficile à contourner, car l'ajout d'un module de communication (CP) consomme un emplacement. Lorsqu'un processeur accepte un nombre limité de modules de communication et que ces emplacements sont déjà occupés, l'ajout d'un module CP supplémentaire n'est pas envisageable ; la solution consiste alors à opter pour un processeur de plus grande capacité ou à regrouper les connexions sur les modules existants.

Lecture des LED lorsqu'un CP ne se met pas en ligne

Le diagnostic par LED d'un CP suit la même logique de couches que son architecture. Le panneau avant indique l'état du module, l'état de l'interface de fond de panier et l'état de l'interface réseau. La lecture de ces informations dans cet ordre permet de localiser la panne à une couche précise avant même l'ouverture du logiciel.

Les voyants d'alimentation et de fonctionnement indiquent que le module est sous tension. Un voyant CP sans aucun éclairage signale un problème d'alimentation ou de connexion, ce qui relève du rack et non du réseau. Les premiers contrôles physiques consistent à vérifier que le module est correctement inséré sur le rail, que le connecteur de fond de panier est bien enclenché et que l'alimentation du rack fournit la tension requise à la rangée de modules.

Le voyant de défaut de bus, lorsqu'il est présent, indique l'état de la communication avec le processeur via le fond de panier. Un voyant allumé en l'absence d'activité réseau signale un problème de configuration ou un dysfonctionnement côté processeur, et non un problème de câble. Les causes fréquentes sont une configuration créée mais non téléchargée, une configuration incompatible avec l'agencement physique des emplacements, ou un conflit d'adresses au sein du rack.

Les indicateurs réseau signalent l'état de l'interface externe. Sur la gamme CP 343-1, ils sont associés aux deux ports RJ45 et indiquent l'état de la liaison et de l'activité. Un port sans liaison n'est pas connecté électriquement à un périphérique partenaire ; il s'agit alors d'un problème de câblage ou de commutateur. Un port avec liaison mais sans activité présente une connexion physique active, mais aucun trafic ; dans ce cas, l'investigation porte sur l'adressage, la configuration du protocole ou le périphérique homologue.

La mémoire tampon de diagnostic et les enregistrements de diagnostic du module contiennent des informations plus détaillées que le panneau LED. L'outil de configuration matérielle lit ces enregistrements et signale les défauts spécifiques, notamment les erreurs de configuration, les défaillances de connexion et les pannes matérielles. Lorsque les LED pointent vers le fond de panier ou une connexion, l'enregistrement de diagnostic identifie la cause précise.

Un CP qui ne parvient pas à établir sa connexion présente fréquemment une configuration valide mais inadaptée. L'affectation des paramètres peut indiquer une adresse homologue modifiée, une option de protocole non prise en charge par l'homologue ou un type de connexion dépassant les capacités du module. Les LED indiquent une activité et une liaison, même si la connexion ne s'établit pas, car le problème provient de l'affectation des paramètres et non du câblage.

L'incompatibilité entre le micrologiciel et les fonctions configurées constitue un type de panne distinct, non signalé par les voyants. Lorsqu'une fonction configurée n'est pas prise en charge par le micrologiciel installé, le module peut rejeter la configuration ou échouer lors de l'établissement de la connexion. La lecture de la version du micrologiciel du module et sa comparaison avec les fonctions configurées permettent de résoudre ce type de panne.

Le remplacement est la dernière étape, et non la première. La séquence la plus rapide est la suivante : matériel, puis fond de panier, puis réseau, puis configuration, puis firmware, et enfin matériel. Une grande partie des cartes mères retournées comme défectueuses présentent en réalité un problème de configuration ou de câblage, une fois les différentes couches vérifiées.

Pourquoi ces modules se retrouvent-ils désormais en état de pièces détachées ?

L'arrêt de la production du S7-300 a été annoncé le 1er octobre 2025, à l'étape PM410. L'arrêt définitif de la production et de la commercialisation, PM490, est prévu pour le 1er octobre 2033. Siemens précise que les familles S7-300 et ET 200M restent disponibles en pièces détachées jusqu'en 2033.

Ce calendrier place les modules CP 342-5, CP 343-1 et CP 343-1 Lean dans une phase de disponibilité prolongée en pièces détachées, et non dans une phase d'abandon. Le statut de pièce détachée signifie que les modules restent disponibles via le réseau de pièces détachées du fournisseur pendant une période définie, même si la production en série est terminée et que le modèle a été retiré du catalogue actif.

Pour une usine utilisant des racks S7-300, ce changement de statut se traduit concrètement par une modification du mode d'approvisionnement plutôt que par une modification de fonctionnement. Les modules existants restent opérationnels et bénéficient toujours d'un support pour les réparations et les remplacements pendant la période concernée. Les nouveaux stocks sont acheminés par les circuits de distribution de pièces détachées, avec les délais et les prix que cela implique.

L'annonce de la date du 1er octobre 2025 a une seconde conséquence importante pour la planification. Les consultants et intégrateurs qui intégraient le S7-300 dans leurs nouvelles conceptions sont passés aux plateformes actuelles, ce qui signifie que le parc installé de racks S7-300 est désormais fixe et en constante diminution. La demande de pièces détachées provient de ce parc, et les modules nécessaires à son fonctionnement sont de plus en plus souvent approvisionnés auprès de fournisseurs spécialisés plutôt que par le seul réseau de distribution d'origine.

L'échéance de 2033 définit l'horizon de planification. Une usine qui prévoit d'exploiter des baies S7-300 au-delà de cette date doit considérer les années intermédiaires comme une période propice pour constituer des stocks de pièces de rechange suffisants ou planifier la migration. Ces deux stratégies ne sont pas incompatibles, et de nombreuses usines les mettent en œuvre simultanément, en stockant les modules critiques tout en planifiant le remplacement des baies dont l'arrêt des processus est le plus coûteux.

La criticité d'un contrôleur de processus (CP) pour une installation spécifique détermine la quantité à stocker. Un rack dont le CP véhicule uniquement des données de supervision peut tolérer une panne pendant des heures, voire des jours. En revanche, un rack dont le CP véhicule des données d'interverrouillage vers un autre contrôleur ne peut la tolérer que quelques minutes. La quantité de rechange appropriée découle de la conséquence sur le processus, et non d'une règle de stockage uniforme.

L'approvisionnement de ces modules inclut également le marché des modules reconditionnés et excédentaires, ce qui est important car l'échéance jusqu'en 2033 est longue et le parc installé limité. Un module propre et testé, provenant d'un fournisseur réputé, remplit la même fonction qu'un module neuf, à condition que la référence et le micrologiciel correspondent. Pièces détachées pour l'automatisation Siemens L'intervention d'un spécialiste peut permettre de combler le délai entre une panne et le prochain arrêt programmé.

Le risque à éviter est une incompatibilité découverte au moment de la panne. Un module acheté sans vérification de la référence et du firmware peut arriver avec des fonctionnalités incompatibles avec la configuration du programme de l'automate. Cette incompatibilité entraîne une seconde interruption de service, soit précisément ce que l'achat de la pièce de rechange visait à éviter.

Que faut-il noter avant d'acheter un remplacement ?

L'information la plus précieuse est le numéro de commande complet figurant sur l'étiquette du module. Pour la gamme Ethernet, ce numéro commence par 6GK7343 ; pour le CP 342-5, il commence par 6GK7342. La chaîne complète, y compris le bloc de livraison, constitue l'identification du composant. Toute information incomplète ne peut être qu'une supposition.

La deuxième information est la version du firmware, lue depuis le module via l'outil de configuration matérielle. Le firmware détermine les fonctionnalités, et un remplacement par une version différente peut ne pas répondre aux exigences de la configuration. Lorsqu'une rétrogradation est impossible, la version minimale du firmware constitue une contrainte d'achat.

Le troisième enregistrement concerne la position physique de l'emplacement et la configuration du rack. La position de l'emplacement fait partie de la configuration matérielle ; tout remplacement doit occuper la même position pour que la configuration téléchargée corresponde toujours au rack physique. Prendre une photo du rack, avec les numéros d'emplacement visibles, ne prend qu'une minute et permet d'éviter des erreurs de configuration fastidieuses à corriger sous la pression du temps.

Le quatrième enregistrement concerne la topologie du réseau associé au module, notamment l'utilisation des ports sur un CP à deux ports. Un CP 343-1 ou CP 343-1 Lean dispose de deux ports RJ45 ; l'identification du segment auquel chaque port est rattaché fait partie intégrante de l'installation. L'enregistrement de cette correspondance permet de câbler correctement un module de remplacement sans avoir à redécouvrir la topologie lors d'une mise hors tension.

Le cinquième enregistrement est l'inventaire des connexions, classé par protocole et comparé aux limites du module. Cet enregistrement n'est pas nécessaire pour commander un remplacement, mais il permet de confirmer que le nouveau module pourra supporter la charge de connexion existante. Lorsque la charge approche une limite, la décision de remplacement et celle relative à la capacité doivent être prises conjointement.

Le sixième enregistrement concerne le type d'unité centrale (CPU) dans le rack, car la limite du nombre de modules est une propriété de la CPU. Une usine qui standardise une CPU de rechange pour plusieurs racks doit s'assurer que le module choisi est compatible avec tous les types de CPU utilisés.

Les pratiques d'inventaire sont aussi importantes que les enregistrements individuels. Une usine qui consigne ces six éléments pour chaque CP lorsque les racks fonctionnent correctement dispose d'un programme de pièces de rechange, tandis qu'une usine qui les consigne après une panne doit mettre en œuvre un plan de réparation. La différence se mesure en heures d'arrêt de production, et le coût des enregistrements en minutes.

Pour les baies contenant plusieurs CP, les enregistrements doivent être conservés par module et non par baie. Deux CP dans une même baie peuvent être des variantes différentes avec des ensembles de fonctions distincts, et un enregistrement au niveau de la baie ne permettra pas de les différencier.

L'achat lui-même consiste alors en une opération de correspondance. Numéro de commande identique, version du firmware compatible, ensemble de fonctions confirmé par rapport à l'inventaire de connexion et emplacement préservé. Un remplacement répondant à ces quatre conditions permet de remettre le rack dans son état initial sans modification de configuration ; c'est la définition d'une opération de remplacement réussie pour un processeur de communication.

Lorsque le module installé ne peut être remplacé à l'identique, car la version n'est plus disponible quel que soit son prix, la procédure suivante consiste en un remplacement documenté : la version la plus récente disponible portant le même numéro de commande, après vérification de la compatibilité de la configuration avec le nouveau firmware et confirmation de la compatibilité des connexions avec les capacités du nouveau module. Le remplacement est une solution légitime pendant la période de disponibilité des pièces détachées, à condition d'être documenté et non improvisé.

Les acheteurs qui constituent un stock de systèmes de communication S7-300 existants doivent également privilégier la cohérence. Il est plus judicieux de détenir une seule variante compatible avec la plupart des racks que plusieurs variantes partiellement compatibles, car une pièce de rechange ne convenant qu'à un seul rack sur douze représente un inconvénient plutôt qu'un avantage. Modules PLC Siemens Les articles mis en stock doivent être choisis parmi les numéros de commande enregistrés dans l'ensemble de l'usine, pondérés par l'importance des rayonnages qu'ils desservent.

La dernière étape consiste en une vérification avant installation. Si possible, un module de remplacement doit être lu à l'aide de l'outil de configuration matérielle sur banc d'essai, son numéro de commande et son firmware doivent être vérifiés par rapport à la facture d'achat, avant son installation dans une baie en service pendant une période d'arrêt. Cette vérification sur banc d'essai ne prend que quelques minutes et permet d'éviter de découvrir une incompatibilité au pire moment.

Un processeur de communication occupe un emplacement, mais n'exécute aucun programme. Il possède une interface, une image de firmware, une configuration et un nombre limité de connexions. La gamme S7-300 est passée au statut de pièce de rechange le 1er octobre 2025, la fin de production étant prévue pour le 1er octobre 2033. Entre ces deux dates, les baies restant en service dépendent de pièces de rechange compatibles, et les enregistrements conservés pour les processeurs de communication de ces baies déterminent la rapidité de résolution des pannes. Pièces détachées pour Siemens S7-300 L'approvisionnement à partir d'un numéro de commande complet et d'une version de firmware est ce qui permet à un rack existant de communiquer.
