Les familles d'E/S numériques S7-300 comprennent les modules SM 321 (entrées), SM 322 (sorties) et SM 323 (entrées/sorties combinées). Le module combiné programmable SM 327 est installé dans le rack S7-300, à proximité du processeur et des modules d'interface (IM). Ces mêmes modules de signaux sont également présents dans les racks distribués ET 200M. Siemens indique que les familles S7-300 et ET 200M seront disponibles jusqu'en 2033. Ces modules bénéficient donc d'une disponibilité prolongée en pièces détachées, et non d'une fin de vie. Ce document sert de référence pour le module que vous cherchez à identifier, à apparier ou à remplacer.

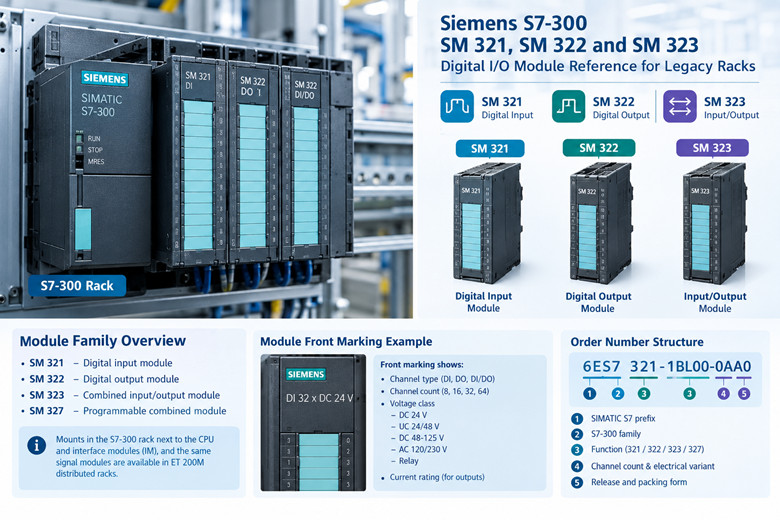

Comment lire un numéro de commande de module numérique

Les références Siemens de ces modules suivent un schéma régulier. Elles se lisent de gauche à droite.

· 6ES7 est le préfixe SIMATIC S7.

· 3 identifie la famille S7-300.

· Le chiffre suivant regroupe la fonction : 321 pour l'entrée numérique, 322 pour la sortie numérique, 323 pour l'entrée/sortie numérique combinée, 327 pour la fonction combinée programmable.

· Le bloc suivant encode le nombre de canaux et la variante électrique.

· Le suffixe après le dernier tiret indique l'état de libération et d'emballage, par exemple 0AA0.

Les inscriptions sur la face avant du module indiquent clairement les mêmes informations. On peut y lire par exemple « DI 32 x DC 24 V » ou « DO 16 x AC 120/230 V ». Il faut d'abord lire le type de canal (DI, DO ou DI/DO), puis le nombre (8, 16, 32, 64), ensuite la classe de tension (DC 24 V, UC 24/48 V, DC 48-125 V, AC 120/230 V, relais), et enfin l'intensité nominale des sorties.

Le suffixe de la variante est important. Un même nombre de canaux et une même tension peuvent exister en versions standard, haute vitesse, isolée et de diagnostic. Ces versions ne sont pas interchangeables dans un rack qui repose sur les caractéristiques d'une variante particulière.

Les numéros de commande sont imprimés sur la plaque signalétique située sur le côté du module. Lorsque le marquage frontal est effacé, la plaque signalétique fait foi. Tirez sur le module pour la lire. Ne vous fiez pas uniquement à l'étiquette frontale pour identifier un module.

Les derniers chiffres du numéro de commande indiquent la version et le type d'emballage. Deux modules ayant la même fonction et les mêmes caractéristiques électriques peuvent avoir des versions différentes. Pour un remplacement à l'identique, utilisez le numéro de commande complet si la pièce est disponible. Si la pièce n'est pas disponible, vérifiez la fonction et les caractéristiques électriques, puis consultez le manuel technique du module pour confirmer le brochage avant de modifier le câblage.

Les adresses des canaux ne font pas partie du numéro de commande. Elles sont attribuées par l'emplacement lors de la configuration matérielle STEP 7. Un même module, installé dans un autre emplacement, possède des adresses différentes. Notez les adresses avant de retirer un module.

SM 321, la famille d'entrées numériques

Les modules SM 321 lisent les signaux de terrain et les transmettent au processeur. Les modules à grand nombre de canaux utilisent des connecteurs frontaux à 40 broches. Les petits modules CA et à tension spéciale utilisent des connecteurs frontaux à 20 broches. Veuillez vérifier la référence du module avant de commander un remplacement.

· DI 64 x DC 24 V, sélectionnable en mode puits et source : 6ES7321-1BP00-0AA0.

· DI 32 x DC 24 V : 6ES7321-1BL00-0AA0.

· DI 16 x DC 24 V : 6ES7321-1BH02-0AA0.

· DI 16 x DC 24 V Haute Vitesse : 6ES7321-1BH10-0AA0.

· DI 16 x UC 24/48 V : 6ES7321-1CH00-0AA0.

· DI 16 x DC 48-125 V : 6ES7321-1CH20-0AA0.

· DI 16 x CA 120/230 V : 6ES7321-1FH00-0AA0.

· DI 8 x CA 120/230 V : 6ES7321-1FF01-0AA0.

· DI 8 x AC 120/230 V, isolé : 6ES7321-1FF10-0AA0.

Les modules 24 V CC constituent les entrées les plus courantes. Le module 32 canaux, 6ES7321-1BL00-0AA0, occupe deux connecteurs frontaux de 40 broches chacun et couvre un large éventail de capteurs de fin de course, de capteurs de proximité et de contacts secs.

La variante haute vitesse, 6ES7321-1BH10-0AA0, est conçue pour le filtrage des entrées et la détection de fronts, fonctions que le module standard à 16 canaux ne peut pas assurer. La durée de filtrage du module standard limite la longueur minimale du signal qu'il peut enregistrer. Si une application nécessite le comptage d'impulsions rapides ou la détection d'événements brefs, le module haute vitesse est la solution appropriée ; le module standard ne peut pas le remplacer.

Le module UC 24/48 V, 6ES7321-1CH00-0AA0, accepte les tensions alternatives (CA) ou continues (CC) de 24 à 48 volts. Il s'agit d'un module d'interface classique pour les environnements à signaux mixtes. Le module CC 48-125 V, 6ES7321-1CH20-0AA0, couvre les tensions de commande CC plus élevées. Les modules CA 120/230 V, 6ES7321-1FH00-0AA0 (16 canaux) et 6ES7321-1FF01-0AA0 (8 canaux), lisent directement les circuits de commande CA. La variante CA isolée à 8 canaux, 6ES7321-1FF10-0AA0, assure l'isolation des canaux pour les circuits ne devant pas partager de référence.

Les modules d'entrée ne comportent pas de valeur de courant de sortie. Les critères de sélection sont la classe de tension, le nombre de canaux, le comportement du filtre et l'isolation.

Les modules d'entrée prennent en charge les dispositifs de terrain à alimentation et à absorption via le câblage des bornes des composants compatibles. Le module 64 canaux 24 V CC, référence 6ES7321-1BP00-0AA0, permet la sélection de l'alimentation ou de l'absorption au niveau du connecteur. Les autres modules d'entrée CC acceptent le câblage standard des dispositifs de terrain de leur catégorie ; le manuel de référence contient les instructions de câblage spécifiques à chaque module.

Le module d'entrée haute vitesse évalue les fronts avec un filtre plus court et peut détecter des impulsions que le module standard ne repère pas. Vérifiez la largeur d'impulsion requise par rapport aux données du module avant d'utiliser un composant standard.

La longueur des câbles et leur cheminement influent sur le comportement du signal d'entrée dans un panneau perturbé par le bruit. Veillez à séparer les câbles de signal de ceux des variateurs et des contacteurs. Le seuil d'entrée et le temps de filtrage, définis dans les données du module, déterminent la stabilité du signal sur une longue distance ou en présence de bruit.

Chaque module d'entrée possède une structure de groupes de canaux. Le groupe détermine le nombre de canaux partageant une référence. Consultez la configuration des groupes dans les données du module avant de combiner des circuits de terrain sur un même module.

SM 322, la famille de sorties numériques

Les modules SM 322 pilotent les charges de terrain depuis le processeur. Le courant par canal et le courant total par groupe déterminent le type de charge qu'un module peut commuter. Le module relais, dépourvu de semi-conducteur CC, commute une charge d'une autre catégorie.

· DO 64 x DC 24 V / 0,3 A, source : 6ES7322-1BP00-0AA0.

· DO 64 x DC 24 V / 0,3 A, dissipateur : 6ES7322-1BP50-0AA0.

· DO 32 x DC 24 V / 0,5 A : 6ES7322-1BL00-0AA0. Courant total 4 A par groupe, 16 A par module.

· DO 32 x AC 120/230 V / 1 A : 6ES7322-1FL00-0AA0.

· DO 16 x DC 24 V / 0,5 A : 6ES7322-1BH01-0AA0.

· DO 16 x DC 24 V / 0,5 A Haute vitesse : 6ES7322-1BH10-0AA0.

· DO 16 x AC 120/230 V / 1 A : 6ES7322-1FH00-0AA0.

· DO 8 x ​​DC 24 V / 2 A : 6ES7322-1BF01-0AA0.

· DO 8 x ​​DC 24 V / 0,5 A avec interruption de diagnostic : 6ES7322-8BF00-0AB0.

· DO 8 x ​​relais, AC 230 V / 5 A : 6ES7322-1HF10-0AA0.

· DO 8 x ​​DC 48-125 V / 1,5 A : 6ES7322-1CF00-0AA0.

· DO 8 x ​​AC 120/230 V / 2 A : 6ES7322-1FF01-0AA0.

Le module CC 32 canaux, 6ES7322-1BL00-0AA0, est un module de sortie CC haute densité très performant. Il est dimensionné à 0,5 A par canal, avec un total de 4 A pour le groupe et de 16 A pour le module. Le module 64 canaux, 6ES7322-1BP00-0AA0, réduit le courant à 0,3 A par canal afin d'intégrer deux fois plus de canaux avec la même capacité de courant. La version à absorption de courant de ce même module, 6ES7322-1BP50-0AA0, renvoie le courant de charge au module au lieu de le fournir.

Le fonctionnement en mode source ou puits n'est pas purement esthétique. Une sortie source alimente la charge en tension positive, tandis qu'une sortie puits la ramène à un niveau bas. Le câblage sur site et la masse déterminent le type de sortie nécessaire pour un panneau électrique. Si vous commandez le mauvais type, le module ne pourra pas alimenter la charge comme prévu.

Le module 8 canaux 24 V CC / 2 A, référence 6ES7322-1BF01-0AA0, offre le courant continu par canal le plus élevé de la gamme. Il est recommandé pour les contacteurs, les solénoïdes et les petits freins dont le courant dépasse la limite de 0,5 A par canal des modules standard. La version de diagnostic, référence 6ES7322-8BF00-0AB0, ajoute un système de signalement d'interruptions de diagnostic à 0,5 A par canal pour les circuits où le processeur doit détecter un défaut.

Le module relais 6ES7322-1HF10-0AA0 est le choix idéal pour les charges CA, les charges mixtes CA/CC et les circuits nécessitant une isolation parfaite. Il commute du courant alternatif de 230 V et 5 A par contact. L'usure des contacts du relais est liée aux cycles de commutation ; leur durée de vie dépend donc du nombre de cycles et du type de charge.

Le module 48-125 V CC, 6ES7322-1CF00-0AA0, et les modules CA 120/230 V, 6ES7322-1FH00-0AA0 à 1 A et 6ES7322-1FF01-0AA0 à 2 A, couvrent la commande directe des circuits CA et CC supérieurs sans relais intermédiaire.

Les charges inductives nécessitent une attention particulière au niveau des sorties semi-conductrices. Les contacteurs, les solénoïdes et les vannes génèrent une surtension à la coupure. Les données du module indiquent la capacité de commutation et le courant de surtension pour chaque module de sortie. Une charge inductive dépassant la capacité nominale du canal peut endommager la sortie semi-conductrice à terme. Utilisez un relais intermédiaire ou le module de sortie relais lorsque la charge est inductive et importante.

Le courant maximal admissible par le module est une limite thermique, et non purement électrique. Le module de sortie CC à 32 canaux est limité à 4 A par groupe et à 16 A par module. Répartissez la charge entre les groupes afin qu'aucun groupe ne dépasse sa limite. Les données du module indiquent les limites des groupes.

Les charges à ampoules et les charges capacitives consomment un courant d'appel bien supérieur à leur courant nominal. Consultez la capacité de commutation de chaque module avant de connecter une charge capacitive. Le module à sortie relais gère des types de charges différents de ceux d'un module à semi-conducteurs de même classe de tension.

Les modules de sortie regroupent leurs canaux en blocs communs. Le nombre de groupes et le nombre de canaux par groupe déterminent l'organisation des blocs communs de charge au niveau du connecteur frontal. Veillez à respecter la configuration des groupes du module de remplacement.

Modules combinés SM 323 et module programmable SM 327

Ces modules combinés regroupent les entrées et les sorties sur un seul module. Ils permettent de gagner de la place dans un rack saturé.

· SM 323 DI 16 / DO 16 x DC 24 V / 0,5 A : 6ES7323-1BL00-0AA0.

· SM 323 DI 8 / DO 8 x ​​DC 24 V / 0,5 A : 6ES7323-1BH01-0AA0.

· SM 327 DI 8 / DO 8 x ​​DC 24 V / 0,5 A, programmable : 6ES7327-1BH00-0AB0.

Le module 16/16, référence 6ES7323-1BL00-0AA0, est un composant compact. Il intègre 16 entrées 24 V CC et 16 sorties 24 V CC / 0,5 A dans un seul boîtier. Il utilise des connecteurs frontaux à 40 broches pour les entrées et les sorties.

Le module 8/8, 6ES7323-1BH01-0AA0, est le petit composant combiné pour les racks avec des E/S légères et un espace d'emplacement limité.

Le module programmable SM 327 (6ES7327-1BH00-0AB0) possède 8 entrées et 8 sorties 24 V CC (0,5 A en sortie). Il est programmable, ce qui signifie que le comportement de ses canaux est défini dans le projet et non fixé matériellement. Il appartient à la première génération de modules de signaux programmables. Lors d'un remplacement, il convient de le traiter comme un composant distinct. Un module SM 323 standard, possédant le même nombre de canaux, n'est pas programmable.

Les modules combinés réduisent le nombre d'emplacements. Ils réduisent également la flexibilité du rack : une panne d'entrée met hors service la sortie correspondante, et le nombre de canaux est fixe par paires.

Réalités électriques qui déterminent le remplacement

Le choix du remplacement se fait sur la base d'une courte liste de caractéristiques électriques précises, et non uniquement en fonction du nombre de canaux.

Classe de tension. Un module 24 V CC ne peut pas remplacer un module 120/230 V CA. Le seuil d'entrée et l'élément de commutation de sortie sont conçus pour la classe de tension nominale. Les modules CA détectent et commutent le courant alternatif ; les modules CC détectent et commutent le courant continu. Le module d'entrée UC 24/48 V fait exception car il accepte les deux types de tension, et c'est le seul composant d'entrée multiclasse présenté ici.

Courant par canal et par groupe. Les modules de sortie sont limités par canal et par groupe. Le module de sortie CC 32 canaux autorise 0,5 A par canal, avec une limite de groupe de 4 A et une limite de module de 16 A. Son remplacement par le module 64 canaux (6ES7322-1BP00-0AA0) réduit de moitié le courant par canal à 0,3 A et diminue la capacité totale. Une charge alimentée par le module 32 canaux peut dépasser la capacité du module 64 canaux. Il est important de respecter le courant total du groupe, et non seulement le nombre de canaux.

Sortie CC ou alimentation. Il s'agit de deux références distinctes pour un même nombre de canaux. La sortie CC 64 canaux existe sous les deux formes. Un câblage conçu pour l'une ne fonctionnera pas correctement avec l'autre.

Isolation. Le module d'entrée isolé 6ES7321-1FF10-0AA0 est destiné aux applications nécessitant une isolation des canaux et des circuits. Un module non isolé ne peut être utilisé en remplacement direct lorsque l'isolation est intégrée à la conception.

Variante de filtre et de vitesse. Les modules standard et les modules haute vitesse ont le même nombre de canaux. Le module standard ne respectera pas la synchronisation d'une application conçue pour le composant haute vitesse. Vérifiez le suffixe de la variante avant de procéder à un échange.

Largeur du connecteur frontal. C'est un piège à éviter lors des remplacements, source de perte de temps sur site. Un module 40 broches nécessite un connecteur frontal 40 broches, et un module 20 broches, un connecteur frontal 20 broches. Le connecteur, qui gère le câblage de terrain, est une pièce distincte du module. Lors du remplacement d'un module, vous pouvez soit réutiliser le connecteur frontal existant, soit déplacer le câblage. La compatibilité de l'ancien connecteur avec le nouveau module dépend de la famille de modules et du brochage.

Réutilisez le connecteur avant uniquement si le nouveau module porte la même référence ou s'il s'agit d'un module équivalent avec le même brochage. En cas de différence de brochage, l'ancien câblage devient défectueux. Modifiez le câblage en vous référant au brochage du nouveau module. Ne présumez pas qu'un module d'apparence similaire possède le même brochage que le module défectueux.

Largeur et emplacement dans le rack. Tous les modules de signaux S7-300 sont de largeur simple, sauf lorsqu'un module couvre deux connecteurs. Les versions 64 et 32 ​​canaux utilisent deux connecteurs à 40 broches. Vérifiez que l'emplacement dans le rack est compatible avec les connecteurs et le cheminement des câbles.

Communication via le fond de panier. Les modules de signaux communiquent avec le processeur via le bus du fond de panier. Le processeur lit et écrit dans le module grâce à ses adresses dédiées. Un module de remplacement du même type utilise la même communication et ne nécessite aucune modification de programme. Un module d'un type différent peut modifier l'organisation des données et nécessiter une modification de la configuration.

Alimentation en tension de charge. Les modules de sortie CC nécessitent une alimentation en tension de charge à leurs bornes. Les données du module indiquent la plage de tension de charge nominale pour chaque composant. Avant de mettre sous tension un module de remplacement, assurez-vous que l'alimentation du panneau se situe dans cette plage. Les modules de sortie CA tirent leur tension de charge du circuit d'excitation.

Isolation potentielle. L'isolation entre le côté terrain et le bus de fond de panier est une valeur spécifiée par module. Lorsque la conception repose sur cette isolation, il est impératif de la respecter. Le module d'entrée isolé 6ES7321-1FF10-0AA0 est le composant à privilégier lorsqu'une isolation entre canaux ou entre le terrain et le bus est requise.

Diagnostic des modules. Certains modules transmettent des diagnostics au processeur, d'autres non. Le module de sortie de diagnostic 6ES7322-8BF00-0AB0 effectue des transmissions au niveau du module et du canal. Un module standard ne le fait pas. Si le programme lit des données de diagnostic du module, le module de remplacement doit prendre en charge les mêmes diagnostics.

Identifier la pièce de rechange appropriée lorsque le marquage est usé

L'usure du marquage frontal est fréquente sur les modules ayant fonctionné pendant des années dans un environnement à haute température. Deux sources permettent de confirmer leur identité.

La plaque signalétique située sur le côté du module comporte le numéro de commande complet. Retirez le module et lisez-le. Le numéro de commande indiqué sur la plaque signalétique est celui à commander. Les numéros de commande sont identiques sur l'étiquette avant et sur la plaque signalétique.

La configuration matérielle de l'étape 7 contient l'identité du module telle que perçue par l'unité centrale. Ouvrez le projet, sélectionnez le rack et consultez l'emplacement. Le catalogue de matériel stocke le numéro de commande et le type de module pour chaque emplacement. En cas de différence entre le module physique et l'emplacement configuré, l'unité centrale signale une incompatibilité de module. Lisez le numéro de commande configuré dans l'emplacement et comparez-le avec la plaque signalétique du module physique.

L'emplacement indiqué dans STEP 7 vous fournit également les adresses des canaux. Notez la plage d'adresses avant de retirer un module. Les adresses étant associées à l'emplacement, le remplacement par un module identique ne nécessite aucune modification d'adresse dans le programme.

Si la plaque signalétique est illisible, fiez-vous au comportement de l'appareil. Comptez les bornes. Examinez le câblage du connecteur avant. Vérifiez la conformité de la classe de tension aux bornes de terrain. Faites correspondre le nombre de canaux aux appareils de terrain. Choisissez ensuite la référence de commande appropriée et vérifiez-la par rapport à l'emplacement STEP 7.

Consultez le manuel de données du module pour connaître l'affectation des broches. Le document de référence « Données du module du système d'automatisation S7-300 », référence Siemens 6ES7398-8FA10-8BA0, document A5E00105505, contient les tableaux de brochage. Des éditions sont disponibles jusqu'en mai 2022. Utilisez l'édition correspondant à la génération du module dans le rack.

Pour l'approvisionnement de ces modules, Pièces détachées pour l'automatisation Siemens couvre la gamme de modules de signaux existants. Pour le matériel rack plus large, Matériel PLC couvre les parties adjacentes. Les données du module ci-dessus constituent la même référence que celle consultée par un technicien de maintenance sur le panneau de commande.

FAQ

Puis-je remplacer un module SM 321 DI 16 x DC 24 V par un module DI 32 x DC 24 V ?

Il ne s'agit pas d'un remplacement direct. Le nombre de canaux, les adresses et la largeur du connecteur diffèrent. Le module 16 canaux peut utiliser un connecteur à 20 broches, tandis que le module 32 canaux utilise un connecteur à 40 broches. Vérifiez d'abord la référence, puis les adresses et le connecteur.

Puis-je utiliser un module de sortie source là où un module de sortie puits a été installé ?

Non. Le sens de la charge est inversé. Le câblage de terrain et les conducteurs communs de charge sont prévus pour un seul sens. Utilisez le même type de source ou de puits, correspondant à la référence de commande.

Le module DI ou DO 64 canaux s'insère-t-il dans le même emplacement qu'un module 32 canaux ?

Il peut occuper la même largeur, mais il nécessite deux connecteurs frontaux à 40 broches. Vérifiez le câblage du rack et le cheminement des câbles avant de procéder au remplacement.

Quel composant remplace le 6ES7322-1BH01-0AA0 s'il n'est pas disponible ?

Lisez la référence et la plaque signalétique. Vérifiez ensuite la classe de tension, le nombre de canaux, le courant par canal, le type de source ou de puits de courant, et la largeur du connecteur. Le modèle 16 canaux 24 V CC 0,5 A possède des variantes, notamment la version haute vitesse, dont le comportement diffère. Ne vous basez pas uniquement sur le nombre de canaux pour choisir le bon modèle.

Un module de sortie à relais peut-il remplacer un module de sortie à semi-conducteurs CC ?

Pour de nombreuses charges CC, oui, dans les limites des caractéristiques des contacts du relais et du nombre de cycles de commutation autorisés. Le relais est conçu pour une tension de 230 V CA et un courant de 5 A par contact dans le module présenté ici. Les contacts du relais s'usent avec le temps ; tenez donc compte de la fréquence de commutation avant de faire votre choix. Pour une commutation CC rapide, le module à semi-conducteurs est la solution appropriée.

Dois-je modifier le programme lorsque je remplace un module portant le même numéro de commande ?

Non. Les adresses restent associées à l'emplacement. Un remplacement à l'identique ne nécessite aucune modification d'adresse. Veillez à ce que le câblage du connecteur avant corresponde au brochage.

Que m'indique l'interruption de diagnostic sur 6ES7322-8BF00-0AB0 ?

Les diagnostics des modules et des canaux sont transmis au processeur. Si le programme évalue ces diagnostics, un module standard qui en est dépourvu ne peut pas le remplacer. Le processeur détectera le module, mais pas les diagnostics attendus par le programme.

Combien de temps ces modules seront-ils disponibles ?

Siemens indique que les gammes S7-300 et ET 200M seront disponibles jusqu'en 2033. C'est la position du fabricant. En pratique, le nombre de commandes individuelles diminue progressivement, d'où l'importance de choisir la référence exacte.

Où puis-je trouver le brochage d'un module avant de modifier le câblage ?

Référence des données du module du système d'automatisation S7-300, 6ES7398-8FA10-8BA0, document A5E00105505. Consultez l'édition correspondant à la génération de votre module. Le brochage indiqué dans le manuel détermine le câblage du connecteur.

Le SM 327 est-il identique au SM 323 avec plus de canaux ?

Non. Le SM 327 est un module programmable. Le comportement de ses canaux est défini dans le projet. Le SM 323 est un bloc d'E/S combiné à fonction fixe. Veuillez vérifier la référence.

Comment distinguer un module à 16 canaux d'un module à 32 canaux lorsque l'étiquette a disparu ?

Comptez les broches du connecteur avant. Un connecteur à 20 broches indique un nombre de canaux réduit pour les petits modules. Un connecteur à 40 broches indique 16 ou 32 canaux selon le composant. Consultez ensuite la plaque signalétique et vérifiez la correspondance avec l'emplacement STEP 7.

Puis-je mélanger un module à 40 broches et un module à 20 broches dans le même rack ?

Oui. Le rack accueille des modules de largeurs et de tailles de connecteurs différentes. Chaque module possède son propre connecteur frontal et son propre brochage. La position dans le rack et la plage d'adresses permettent de l'associer au programme.

Que se passe-t-il si j'installe un module avec un numéro de commande différent dans un emplacement configuré ?

Le processeur compare le module physique au type configuré. En cas de non-concordance, il signale une incompatibilité de module ou une erreur de configuration. L'emplacement risque de ne pas être exécuté. Vérifiez que le numéro de commande configuré correspond à celui de l'emplacement STEP 7.

Ai-je besoin du connecteur avant pour commander un module ?

Le connecteur avant fait l'objet d'une pièce séparée. Lors de la commande d'un module de remplacement, vérifiez la compatibilité avec le connecteur existant. En cas de différence de brochage, commandez le connecteur correspondant au nouveau module et effectuez le câblage à l'aide du brochage.

Les modules AC 120/230 V sont-ils interchangeables entre les versions 8 canaux et 16 canaux ?

Non. Ils diffèrent par le nombre de canaux et la largeur du connecteur. Vérifiez la référence de la commande et le brochage à l'aide du tableau des broches.

---------------------------------------------------------
