Pourquoi les modules des Bently Nevada 3500 tombent-ils constamment en panne ? Les 6 problèmes que tous les techniciens rencontrent.
URL Slug : bently-nevada-3500-guide-de-dépannage-pannes-courantes
Bentley Nevada Le dépannage des pannes courantes (3 500) donne du fil à retordre aux techniciens de production. Imaginez : vous prenez votre service dans une usine de traitement de gaz de Saudi Aramco ou une raffinerie des Émirats arabes unis sur la côte du Golfe, et votre rack 3500 se met à générer des défauts de canal au moment même où tout semble stable. L’usure des sondes de proximité nuit à la précision. Les modules d’alimentation se coupent sous charge. Des erreurs de configuration logicielle peuvent paralyser toute la chaîne de protection des machines. Si vous utilisez des équipements Bently Nevada dans un environnement industriel exigeant, il est fort probable que votre rack ait déjà subi au moins l’une de ces six pannes. Et si ce n’est pas encore le cas, le jour où cela arrivera, vous devrez savoir exactement comment réagir.
Ce guide traite des six pannes les plus fréquentes des modules 3500 : leurs causes, leur diagnostic et leur réparation dès la première intervention. Nous nous concentrons sur les modules 3500/22 (interface de données transitoires), 3500/40 (moniteur de protection des machines) et 3500/15 (alimentation), car ces trois modules sont responsables de la majorité des arrêts de production dans les secteurs pétrolier et gazier, pétrochimique et des turbines au Moyen-Orient et en Amérique du Nord.
Le Bently Nevada 3500 est un système de protection des machines monté en rack, conçu pour la surveillance en ligne continue des turbines, compresseurs, pompes et autres équipements rotatifs. Contrairement aux simples unités d'alarme, le 3500 assure à la fois la protection (fonctions de déclenchement) et la surveillance (données de tendance, capture de formes d'onde) dans une architecture unique.

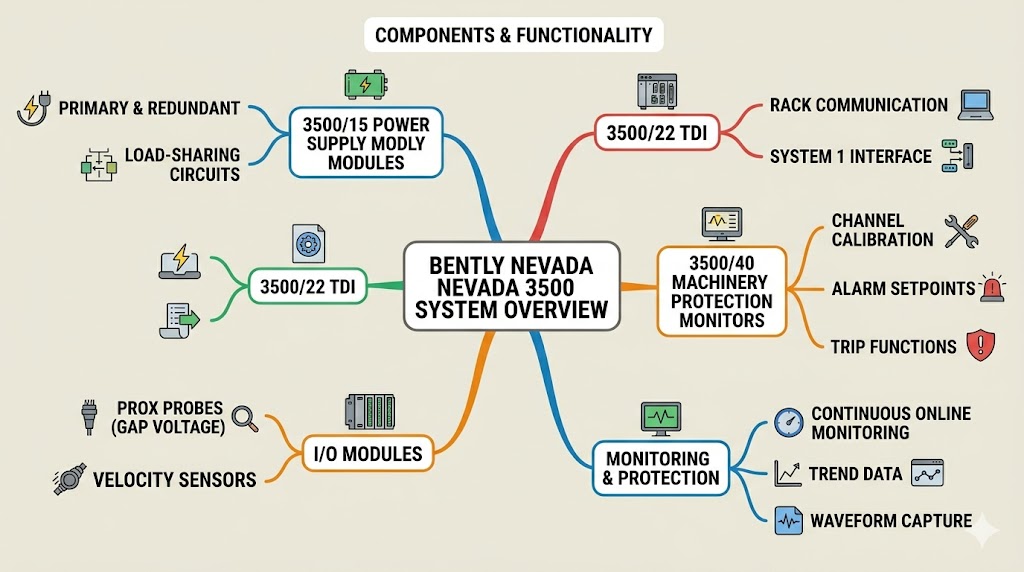

Un rack standard de 3500 peut contenir :
· Modules d'alimentation 3500/15 (principal et redondant)
· Interface de données transitoires (TDI) 3500/22 pour la communication
· Moniteurs de protection des machines 3500/40 (ou 3500/44, 3500/45) avec un nombre de canaux spécifique
· Divers modules d'E/S pour sondes de proximité, capteurs de vitesse et entrées ROTA (analyseur thermique rotatif)
Le rack communique via Ethernet ou série avec un système hôte, et le logiciel 3500 (logiciel System 1 ou 3500 Fleet) gère la configuration, le routage des alarmes et l'enregistrement des données.
Le problème : lorsqu’un module de ce rack tombe en panne ou fonctionne mal, la cause première est presque toujours difficile à identifier, et la solution nécessite de comprendre comment les modules interagissent.
Symptômes : Voyants d’anomalie de canal intermittents sur le moniteur 3500/40. Déclenchements d’alarmes sans événement machine correspondant. Mesures de canal erronées qui dérivent sur plusieurs semaines.
Cause : Les capteurs de proximité (à courants de Foucault inductifs) ont une durée de vie limitée. L'extrémité de la sonde s'use au contact de la surface de faux-rond de l'arbre, l'entrefer d'étalonnage se décale et le canal 3500 se met en défaut lorsque la tension d'entrefer dépasse la plage configurée. Dans les environnements à haute température, comme les paliers de turbines à gaz, la durée de vie de la sonde diminue considérablement.
Solution : Vérifiez la tension d’entrefer des canaux dans le logiciel 3500 Fleet. Chaque canal affiche une tension d’entrefer en volts. Une valeur correcte se situe à ±2 V de la valeur d’étalonnage. Si elle dérive, remplacez la sonde. L’étalonnage d’une nouvelle sonde nécessite l’arrêt de la machine et le centrage de l’arbre. Notez la nouvelle tension d’entrefer avant la remise en service.
Note régionale : Dans les installations pétrolières et gazières d’Arabie saoudite, les cycles de remplacement des sondes durent de 12 à 18 mois dans les turbomachines à fortes vibrations. Les exploitants de raffineries des Émirats arabes unis signalent des cycles plus courts (9 à 14 mois) en raison des températures ambiantes plus élevées dans les salles des compresseurs.
---
Symptômes : Le rack 3500 provoque un déclenchement inopiné de la machine. La cause du déclenchement est consignée dans le journal des événements, mais l’alarme semble disproportionnée par rapport à l’état de la machine.
Cause : Seuil d’alarme incorrect. Erreur fréquente : niveaux d’alarme trop proches du seuil de déclenchement, ou configuration du relais de déclenchement (normalement ouvert ou normalement fermé) incompatible avec la logique du système hôte. Autre cause : activation accidentelle de la fonction de test en cours de fonctionnement, provoquant un déclenchement réel.
Correction : Vérifiez la configuration du 3500/22 dans le système 1. Comparez les seuils d’alarme et de déclenchement aux spécifications du fabricant. Contrôlez la configuration des sorties relais : le 3500/22 dispose de sorties relais pouvant être associées à des fonctions d’alarme ou de déclenchement. Si le déclenchement a été provoqué par une fonction de test, réinitialisez le système et consultez le journal des événements pour l’horodatage du test. Effectuez toujours les tests lorsque la machine est dans un état prédéfini et que l’opérateur hôte en est informé.
---
Symptômes : Le routeur 3500/22 présente un défaut de communication ou le système hôte perd le contact avec le rack. La LED du 3500/22 peut afficher un clignotement rouge ou orange fixe.
Cause : La liaison Ethernet ou série entre le 3500/22 et l’hôte est défaillante, ou la communication interne du rack (nappe ou fond de panier) est interrompue. Le 3500/22 peut également perdre la communication en cas de conflit d’adresse IP entre plusieurs racks en réseau.
Solution : Commencez par vérifier les connexions physiques : branchement du câble Ethernet et intégrité du câble série. Vérifiez que l’adresse IP du 3500/22 correspond bien à la configuration de l’hôte. Un redémarrage complet du rack (débrancher puis rebrancher les modules 3500/15) rétablit souvent la communication. Si le 3500/22 est défaillant, il doit être remplacé et reconfiguré avec l’adresse du rack et la configuration de canal correctes. Sauvegardez toujours la configuration du 3500 (via le Système 1) avant de remplacer un module.
---
Symptômes : Un canal qui fonctionnait correctement auparavant présente désormais un écart persistant par rapport aux valeurs attendues. La machine est en bon état de fonctionnement, mais le canal 3500 signale un avertissement ou une alarme.
Cause : Le moniteur 3500/40 utilise un étalonnage des canaux par logiciel. Avec le temps, les constantes d'étalonnage peuvent dériver, notamment sur les moniteurs fonctionnant depuis des années sans mise à jour du micrologiciel. Ce problème est accentué dans les environnements soumis à de fortes vibrations ou à des variations de température importantes.
Solution : Procédez à un étalonnage des canaux à l’aide de l’assistant d’étalonnage du logiciel 3500 Fleet. Cette opération nécessite une source de signal d’étalonnage connue (un étalonneur capable de fournir la plage nominale du capteur, généralement 200 mV/mil pour les sondes de proximité). Suivez les instructions de l’assistant à l’écran, enregistrez l’étalonnage sur le moniteur et vérifiez la lecture du canal. Si la dérive persiste après le réétalonnage, le module du moniteur est peut-être défectueux et doit être remplacé.
---
Symptômes : Le module 3500/15 affiche un voyant de défaut ou l’ensemble du rack s’éteint. L’alimentation redondante ne prend pas le relais correctement en cas de panne.
Cause : L'alimentation 3500/15 est une alimentation à découpage. Dans les environnements où le réseau électrique est instable ou en présence de fortes perturbations électriques (fréquentes à proximité de gros moteurs ou de variateurs de fréquence), elle peut tomber en panne. Le vieillissement des condensateurs des anciens modèles 3500/15 est une cause fréquente de défaillance. Si l'alimentation de secours ne parvient pas à prendre en charge la charge, le problème se situe souvent au niveau du câblage de distribution électrique ou du circuit de partage de charge de l'alimentation.
Solution : Remplacez le module 3500/15 défectueux par un module fonctionnel. Avant le remplacement, vérifiez la tension d’entrée aux bornes d’alimentation : 24 V CC ou 115/230 V CA selon la variante du module. Après le remplacement, la nouvelle alimentation doit immédiatement afficher une LED verte. Testez l’alimentation de secours en débranchant temporairement l’alimentation principale : le rack doit rester alimenté et le journal des événements doit enregistrer la commutation. Si l’alimentation de secours ne prend pas le relais, vérifiez le câblage de partage de charge entre les deux modules 3500/15.
---
Symptômes : Les canaux sont associés à des entrées incorrectes. Des alarmes se déclenchent sur des canaux inactifs. Le module 3500/22 affiche des données correctes, mais le système hôte reçoit des données erronées. Le rack fonctionne correctement en mode autonome, mais présente des dysfonctionnements lorsqu'il est intégré au système de contrôle-commande distribué de l'usine.
Cause : Erreurs de configuration suite à une mise à jour du firmware, au remplacement d’un module ou à une modification du fichier projet du système 1. L’architecture 3500 stocke la configuration des canaux dans chaque module de surveillance, et non de manière centralisée. Par conséquent, le remplacement d’un module 3500/40 sans charger le fichier de configuration approprié peut entraîner un affichage vide ou un câblage incorrect. Autre erreur fréquente : une normalisation (mise à l’échelle) incorrecte des canaux après le remplacement d’une sonde de proximité par un modèle différent.
Correction : Sauvegardez systématiquement la configuration complète du rack (Système 1 → Enregistrer sous) avant tout remplacement de module. Lors du remplacement d’un moniteur, utilisez la fonction « Importer depuis le moniteur » pour récupérer la configuration existante, puis appliquez-la au nouveau module. Pour l’intégration avec un système hôte DCS ou SCADA, vérifiez que la configuration des registres Modbus ou des messages explicites Ethernet/IP correspond à la disposition des canaux 3500. Une incompatibilité dans l’ordre des octets (big-endian vs little-endian) est une cause fréquente de problèmes lors des intégrations Modbus.
Présentation | Bentley Nevada 3500 | Bentley Nevada 3300
Architecture | Modulaire, à base de racks | Modulaire, à base de racks
Densité de canaux | Jusqu'à 16 canaux par module de surveillance | Jusqu'à 8 canaux par module
Communication | Ethernet, Modbus, série | Série, Ethernet limité
Capacité de protection | Déplacement complet et surveillance | Surveillance principale
Mises à jour du micrologiciel | Mise à niveau possible sur site | Limitées
Alimentation redondante | Oui (3500/15) | Optionnelle
Applications typiques | Turbines, compresseurs, machines critiques | Pompes, ventilateurs, surveillance générale
Fourchette de prix (occasion) | Plus élevé | Plus bas
Disponibilité régionale | Largement disponible chez les distributeurs du Moyen-Orient | Plus courant en Amérique du Nord
Recommandation : Utilisez le modèle 3500 pour toute application nécessitant une protection des machines (fonction de déclenchement), notamment les turbines, les compresseurs et les grandes machines alternatives dans l’industrie pétrolière et gazière. Utilisez le modèle 3300 pour la surveillance auxiliaire lorsque la fonction de déclenchement est entièrement gérée par un système de protection distinct. En Arabie saoudite et aux Émirats arabes unis, le modèle 3500 est la norme pour les nouvelles installations ; les unités 3300 sont généralement utilisées dans les installations plus anciennes ou pour des fonctions de surveillance secondaire.
---
Arabie saoudite (Saudi Aramco, SABIC) : L’usure des sondes de proximité et les déclenchements des systèmes de protection contre les surtensions (MPS) sont les principales causes d’interventions. Les installations saoudiennes exploitent 3 500 racks de compresseurs d’injection de gaz à des taux d’utilisation très élevés. Les pannes d’alimentation électrique sont également fréquentes en raison du climat rigoureux de l’intérieur des terres (températures élevées, infiltration de sable).
Émirats arabes unis (ADNOC, raffineries de Dubaï) : La dérive de l’étalonnage des canaux est le problème le plus fréquemment signalé, attribuée aux variations rapides de température dans les installations côtières où le refroidissement par eau de mer provoque de la condensation. Les erreurs de communication 3500/22 sont également fréquentes en raison de la complexité de l’intégration du réseau avec plusieurs plateformes de contrôle-commande distribuées.
Côte du Golfe du Mexique (États-Unis) : Les erreurs de configuration logicielle sont la principale cause de défaillance, en raison du grand nombre d’intégrateurs tiers et des fréquents changements de modules lors des arrêts techniques. Les pannes liées au ROTA (entrées de l’analyseur thermique rotatif sur les modules 3500/45) sont plus fréquentes dans cette région du fait du parc important de turbines à gaz installées dans les centrales à cycle combiné.
---
Q : À quelle fréquence faut-il remplacer les sondes de proximité sur un système Bentley Nevada 3500 ?
A : L'intervalle de remplacement des sondes est généralement de 12 à 24 mois selon l'application. Dans les environnements à haute température et fortes vibrations (turbines à gaz, compresseurs), il est recommandé de les remplacer plus fréquemment. Après chaque remplacement, il est impératif de vérifier l'écartement et de consigner la nouvelle tension de référence.
Q : Puis-je remplacer un moniteur 3500/40 sans mettre la machine hors service ?
R : Le module de surveillance peut être remplacé machine en marche, à condition que le canal concerné ne soit pas en état d'alarme et que la protection redondante (le cas échéant) soit opérationnelle. Toutefois, le nouveau module doit être préconfiguré avec les paramètres de canal appropriés avant son installation. Ne retirez jamais un module lorsque son canal est en alarme.
Q : Qu'est-ce qui provoque la perte de communication entre un routeur 3500/22 et l'hôte ?
R : Les causes les plus fréquentes sont une défaillance de la connexion physique (câble Ethernet, câble série), un conflit d'adresse IP sur une baie en réseau ou des problèmes d'alimentation affectant spécifiquement le 3500/22. Un redémarrage de la baie rétablit généralement la communication. Si le 3500/22 est défaillant, il doit être remplacé et reconfiguré.
Q : Mon rack 3500 se déclenche inopinément. Quelle en est la cause la plus probable ?
A : Commencez par vérifier les seuils d'alarme. Si les niveaux d'alarme sont trop proches des seuils de déclenchement, les vibrations normales de fonctionnement peuvent provoquer un déclenchement. Vérifiez également que la configuration de la sortie du relais correspond à la logique attendue du système hôte (normalement ouvert ou normalement fermé). Consultez le journal des événements : il enregistre le canal, la valeur et l'horodatage exacts de l'événement de déclenchement.
Q : Comment savoir si mon alimentation 3500/15 est défectueuse ?
A : Un 3500/15 défaillant affiche généralement un voyant d'erreur (orange ou rouge) avant la panne complète. Vous pouvez également constater des coupures de communication intermittentes ou des défauts de canal qui coïncident avec des perturbations de l'alimentation secteur. Remplacez-le dès le premier signe de défaillance du voyant d'erreur ; n'attendez pas la panne complète, car un bloc d'alimentation principal hors service associé à une alimentation redondante défaillante mettra l'ensemble du rack hors service.
Q : Le Bentley Nevada 3500 est-il toujours un produit actuel ?
R : Bently Nevada continue de commercialiser et d'assurer le support du système 3500, bien que sa gamme de produits ait été complétée par des plateformes plus récentes. Le 3500 demeure la référence mondiale en matière de protection des machines critiques dans les secteurs du pétrole et du gaz, de la production d'énergie et de la pétrochimie. Cependant, certains modules plus anciens (notamment les versions 3500/22) ne sont plus pris en charge ; veuillez contacter Honeywell (société mère de Bently Nevada) pour connaître leur disponibilité.
---
