La question que l'on pose systématiquement à tous les ingénieurs en automatisation

Comment choisir le bon module d'E/S numérique ou analogique pour automate programmable ? Cette question revient sans cesse sur tous les forums d'automatisation, dans les FAQ des distributeurs et dans la boîte mail de tous les ingénieurs d'application. La personne qui la pose a généralement déjà choisi sa plateforme d'automate (ou du moins le croit-elle) et doit maintenant déterminer quelles cartes d'E/S installer. Elle sait qu'il existe une différence entre numérique et analogique. Elle a entendu parler des termes « entrée/sortie » et « sortie », mais a du mal à saisir pleinement les deux définitions. Elle craint de commander le mauvais module et de se retrouver avec un système incompatible.

Ce guide résout ce problème. Il explique le fonctionnement d'un module d'E/S, puis détaille la différence entre les entrées et sorties numériques et analogiques, puis explique les notions de source et de puits de courant en termes simples avec des exemples concrets, puis aborde le dimensionnement des modules et, enfin, fournit des conseils spécifiques aux plateformes Siemens, Allen Bradley et ABB.

Que fait concrètement un module d'E/S d'automate programmable ?

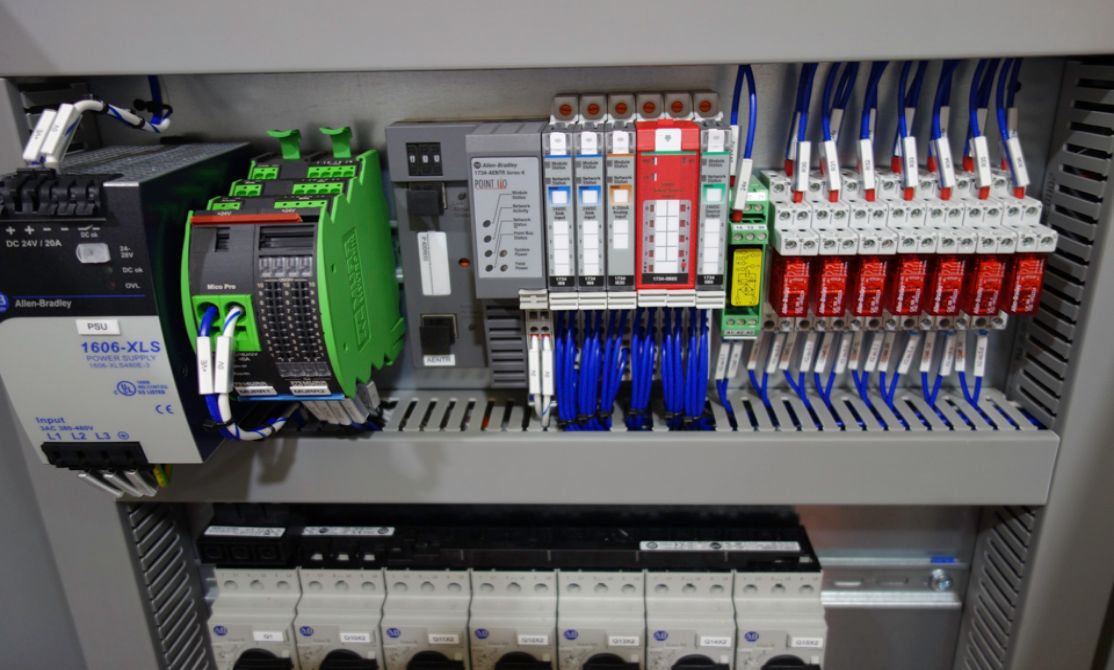

Un module d'E/S d'automate programmable (PLC) assure l'interface entre le monde physique et le processeur. Les entrées transmettent des signaux au PLC : état d'un bouton-poussoir, lecture d'un transmetteur de pression, déclenchement d'un interrupteur de fin de course. Les sorties envoient des signaux au monde physique : activation d'un solénoïde, enclenchement d'une bobine de démarreur de moteur, mouvement d'un actionneur de vanne.

Le module d'E/S assure la conversion. Il reçoit un signal 24 V CC provenant d'un appareil de terrain et le convertit en un signal logique interprétable par le processeur de l'automate. Il reçoit une commande de sortie du processeur et la convertit en tension et courant nécessaires au pilotage d'un actionneur de terrain. Sans le module d'E/S approprié, le processeur est inopérant.

Les modules sont disponibles dans des formats standard compatibles avec les racks d'automates programmables. Le choix du module dépend de trois facteurs : le type de signal (numérique ou analogique), le sens du courant (source ou puits) et le nombre de points nécessaires.

Numérique contre analogique : la rupture fondamentale

Modules d'E/S numériques

Les modules numériques gèrent les signaux marche/arrêt. Le dispositif de terrain est soit alimenté, soit hors tension, ouvert ou fermé, présent ou absent. Une entrée numérique détecte la présence d'une tension (généralement 24 V CC pour les applications industrielles). Une sortie numérique commande l'activation ou la désactivation d'une charge.

Dispositifs d'entrée numérique courants :

· Boutons-poussoirs et sélecteurs

· Interrupteurs de fin de course

· Capteurs de proximité (PNP/NPN)

· pressostats

· Contacts de relais

Dispositifs de sortie numérique courants :

· électrovannes

· Bobines de contacteur

· Voyants indicateurs

· Klaxons et balises

· bobines de démarreur de moteur

Les modules numériques sont spécifiés par la tension (24 V CC, 120 V CA, 230 V CA sont courants), par le nombre de points (8, 16, 32 sont standard) et par la caractéristique de source/puits.

Modules d'E/S analogiques

Les modules analogiques gèrent des signaux continus, c'est-à-dire des valeurs qui varient sur une plage plutôt que d'être simplement activés ou désactivés. Alors qu'une entrée numérique indique si un réservoir est plein (un bit : plein/vide), une entrée analogique indique le niveau du réservoir en pourcentage (plusieurs bits sur une plage : de 0 à 100 % de la plage).

Signaux d'entrée analogiques courants :

· 4–20 mA (boucle de courant — la plus courante dans l'instrumentation industrielle)

· 0–10 V CC (signal de tension — courant pour certains transmetteurs et capteurs de position)

· 0–5 V CC (instrumentation basse tension)

· Résistance (RTD) pour la mesure de température

· Thermocouple (mesure de température avec compensation de la soudure froide)

Signaux de sortie analogiques courants :

· 4–20 mA (le plus courant — alimente les éléments de commande finaux comme les variateurs de fréquence, les vannes de régulation)

· 0–10 V CC (utilisé pour certains variateurs de fréquence et positionneurs)

Les modules analogiques sont spécifiés par type de signal (courant ou tension), résolution (12 bits, 16 bits — plus la résolution est élevée, plus la précision est grande) et par leur capacité à prendre en charge plusieurs types d'entrée sur le même module.

---

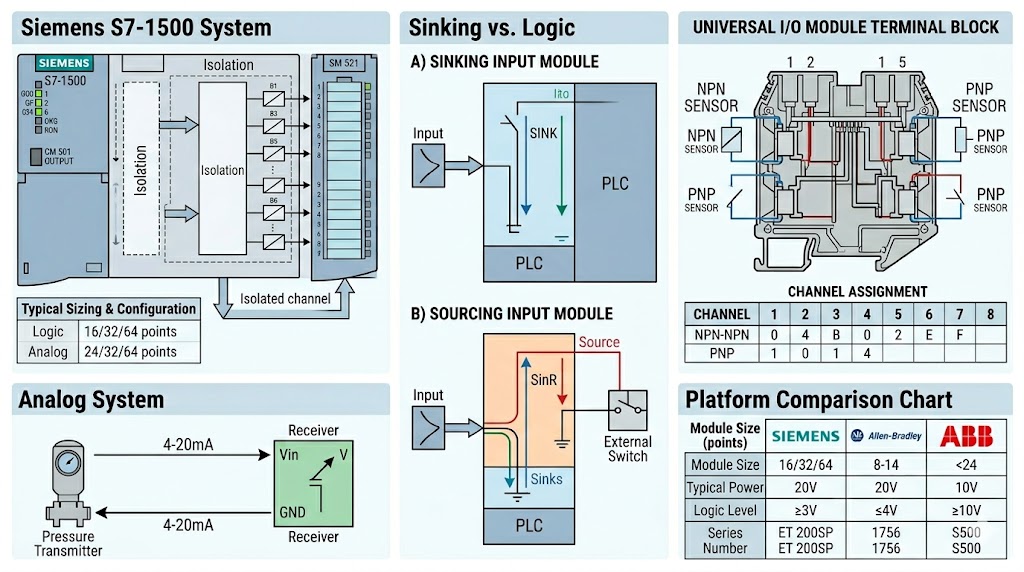

L'enfouissement et l'approvisionnement : définition et importance

C'est là que la plupart des acheteurs se trompent. Le sens de la source et du courant décrit la direction du courant dans un circuit à courant continu. Une erreur de sens signifie que votre entrée numérique ne lira rien ou l'inverse de ce qu'elle devrait.

Approvisionnement

Une sortie de génération de courant fournit ce courant du module à l'appareil de terrain. Le module peut être considéré comme la source d'électrons. Lorsque la sortie est active, elle relie la borne positive de son alimentation interne à la borne de sortie.

Une entrée de source attend un courant provenant d'une source externe. Le circuit d'entrée est fermé lorsque le dispositif de source (un capteur, un interrupteur) fournit du courant.

Naufrage

Une sortie à absorption absorbe le courant du dispositif de terrain. Lorsqu'elle est active, elle relie la borne de sortie au côté négatif (masse) du circuit.

Une entrée de type « puits de courant » est conçue pour laisser passer le courant vers la masse. Le dispositif externe assure cette transition vers la masse, et l'entrée détecte le courant ainsi généré.

La règle pratique

Le type de sortie de l'appareil de terrain doit correspondre au type d'entrée du module PLC, sinon un relais ou une interface intermédiaire est nécessaire.

· Capteurs PNP (source) → à connecter aux entrées de type puits, ou aux entrées de type source avec polarité inversée

· Capteurs NPN (à absorption) → à connecter aux entrées sources, ou aux entrées à absorption avec polarité inversée

La méthode la plus simple pour vérifier : consultez le schéma de câblage du capteur. Si le fil de sortie du capteur est connecté à l'entrée de l'automate et l'autre fil à la masse, le capteur est en mode « sink » et votre entrée est en mode « source ». Si le fil de sortie du capteur est connecté à l'entrée de l'automate et l'autre fil au pôle positif, le capteur est en mode « source » et votre entrée est en mode « sink ».

Mélange des intrants de drainage et d'approvisionnement

Il est impossible de brancher un capteur de source directement sur une entrée de source et d'espérer que cela fonctionne : les deux sources s'opposent. En revanche, vous pouvez utiliser des modules d'entrée conçus spécifiquement comme « universels » ou dotés de canaux isolés, ce qui vous permet de combiner différents types d'appareils avec un câblage approprié. Consultez toujours la fiche technique du module avant de passer commande.

Dimensionnement des modules : De combien de points avez-vous réellement besoin ?

Comptez vos points, puis ajoutez 20 %.

Avant de choisir un module, comptez les appareils de terrain de votre projet. Pour une petite machine autonome, vous pourriez avoir 8 entrées et 6 sorties numériques. Pour une ligne plus complexe, vous pourriez avoir 32 entrées numériques, 16 entrées analogiques et 8 sorties analogiques.

Règles de dimensionnement des modules :

· Entrées numériques : Commandez un module comportant au moins autant de points que d’entrées. Un module à 16 points convient pour 12 entrées. Vous ne pouvez pas dépasser le nombre de points du module.

· Sorties numériques : même règle. Si vous avez 10 sorties, un seul module à 8 points est insuffisant ; il vous faut un module à 16 points ou deux modules.

· Entrées analogiques : Chaque canal d’entrée analogique est indépendant. Un module d’entrée analogique à 4 canaux gère 4 appareils. Si vous avez 7 émetteurs analogiques, vous aurez besoin de deux modules à 4 canaux (ou d’un seul module à 8 canaux, selon la plateforme).

· Sorties analogiques : Identiques — chaque canal pilote un élément de commande final. Un module à 2 canaux pilote deux tubes électroniques.

Prévoyez une marge de 20 % de capacité. Les projets évoluent. Ajouter un commutateur ou un émetteur après la construction du panneau est complexe et coûteux. Opter pour un module avec quelques canaux supplémentaires ne coûte presque rien et permet d'éviter des modifications importantes par la suite.

Tailles de modules courantes par plateforme

Plateforme | Dimensions typiques des modules numériques | Dimensions typiques des modules analogiques

Siemens S7-1500 | 16, 32, 64 points | 4, 8, 16 canaux

Allen Bradley ControlLogix | 8, 16, 32 points | 4, 8 canaux

ABB AC500 | 8, 16, 32 points | 4, 8 canaux

Compatibilité de la plateforme : quel module correspond à quel automate programmable ?

Siemens S7-1500 et portail TIA

Siemens utilise les systèmes d'E/S distribuées ET 200SP et ET 200MP, ainsi que des E/S intégrées sur certains processeurs. Le système S7-1500 utilise des modules d'E/S montés sur le système (modules SM) qui se fixent par simple encliquetage sur le processeur ou les racks d'extension.

Principales familles de modules :

· SM 521 — Modules d'entrée numérique (variantes 24 V CC, 120 V CA)

· SM 522 — Modules de sortie numérique (relais 24 V CC, à semi-conducteurs)

· SM 523 — Modules combinés d'entrée/sortie numériques

· SM 531 — Modules d'entrée analogiques (4–20 mA, 0–10 V, RTD, thermocouple)

· SM 532 — Modules de sortie analogiques (4–20 mA, 0–10 V)

La configuration dans TIA Portal nécessite la sélection du type de module approprié et la définition de la partition d'image de processus et des interruptions matérielles. Les modules Siemens sont identifiés par un code couleur (bleu pour les modules numériques, vert pour les modules analogiques), ce qui facilite leur identification physique en atelier.

Allen Bradley ControlLogix et Studio 5000

Allen Bradley ControlLogix utilise des modules d'E/S de la série 1756 dans un châssis. La plateforme est hautement modulaire : il est possible de combiner des modules numériques et analogiques dans n'importe quel emplacement.

Principales familles de modules :

· 1756-IB16 — Entrée numérique CC 24 V à 16 points (à absorption)

· 1756-OB16 — Sortie numérique CC 24 V à 16 points (source)

· 1756-IF8 — Entrée analogique 8 canaux (types de signaux multiples)

· 1756-OF8 — Sortie analogique 8 canaux (4–20 mA, 0–10 V)

Allen Bradley utilise systématiquement les termes « entrée à absorption » et « sortie à émission ». Le module 1756-IB16 est une entrée à absorption. Le module 1756-OB16 est une sortie à émission. Vérifiez la polarité avant le câblage : les modules de la série 1756 d'Allen Bradley comportent un étiquetage clair sur la face avant et dans la fiche technique.

Pour les automates CompactLogix (familles 5380 et 5480), les modules sont similaires mais plus petits (format 1769). Les entrées analogiques 1769-IF8 et les sorties analogiques 1769-OF4 sont des choix courants.

ABB AC500 et Automation Builder

L'ABB AC500 utilise des modules d'E/S S500 sur le rack CPU et des E/S distribuées (S500 eCo, S500) sur les réseaux de bus de terrain.

Principales familles de modules :

· DI524 — Entrée numérique 24 V CC à 16 points

· DO524 — Sortie numérique 24 V CC à 16 points

· AI523 — Entrée analogique 4 canaux (4–20 mA, 0–10 V, RTD)

· AO523 — Sortie analogique 4 canaux (4–20 mA, 0–10 V)

Les modules ABB sont configurés dans Automation Builder (l'environnement de programmation ABB basé sur CODESYS). L'outil de configuration détecte automatiquement de nombreux modules lorsque le processeur est en ligne. Le paramétrage des canaux pour les modules analogiques s'effectue dans la configuration matérielle ; vérifiez toujours que les unités d'ingénierie (PSI, °C, GPM) correspondent à la plage de mesure de l'appareil de terrain.

---

FAQ

Q : Puis-je combiner des entrées de type « sinking » et « sourcing » sur le même module ?

A : Certains modules d'entrée universels permettent de configurer chaque canal en mode source ou puits, mais les modules standard exigent généralement que tous les canaux partagent la même configuration. Consultez la fiche technique. Si vous devez utiliser différents types d'appareils, envisagez l'utilisation d'un relais d'interface ou d'un module d'entrée isolée.

Q : Que se passe-t-il si j'utilise le mauvais type d'E/S, par exemple en connectant une sortie à une entrée ?

A : Rien ne fonctionne, ou pire, cela semble fonctionner mais en réalité, c'est l'inverse. Si vous connectez une sortie à source de courant directement à une entrée à source de courant, les deux sources de tension s'opposent. L'entrée peut rester constamment à l'état haut ou à l'état bas, selon le circuit interne. La combinaison correcte consiste à connecter une sortie à source de courant à une entrée à puits de courant (ou inversement) afin que le courant circule dans un seul sens.

Q : De combien de points d'E/S ai-je besoin pour un petit projet ?

A : Une petite machine autonome nécessite généralement 8 à 16 entrées numériques, 6 à 12 sorties numériques, 2 à 4 entrées analogiques et 1 à 2 sorties analogiques. Commencez par recenser vos appareils de terrain et votre liste d'instruments, puis ajoutez 20 % pour une capacité de réserve. En cas de doute, un ingénieur d'application de votre distributeur peut analyser votre liste d'instruments et vous recommander une configuration de modules.

Q : Mon entrée analogique affiche une valeur alors qu'aucun capteur n'est connecté. Le module est-il défectueux ?

R : Non — les canaux d'entrée analogiques non connectés peuvent enregistrer du bruit aléatoire (généralement une petite valeur non nulle). Ceci est normal. Le canal ne devient exploitable que lorsque le capteur (émetteur) est câblé et que la boucle est alimentée (pour les appareils 4-20 mA). Vérifiez toujours la présence de l'alimentation 24 V CC de la boucle à la borne du canal avant de procéder au dépannage d'une mesure.

Q : Puis-je remplacer un module de sortie numérique 24 V CC par un module 120 V CA sur le même système ?

R : Uniquement si les appareils de terrain sont également compatibles avec la nouvelle tension. Il est impossible d'alimenter un solénoïde 24 V CC avec un module de sortie 120 V CA. Tout changement de classe de tension nécessite le remplacement des appareils de terrain, du câblage et, potentiellement, du module. Veillez à toujours adapter la tension du module à celle de l'appareil.

Q : Qu'est-ce que l'isolation des canaux et pourquoi est-ce important ?

A : Les canaux isolés bénéficient d'une isolation de circuit individuelle entre chaque canal d'entrée ou de sortie. Les modules non isolés partagent une masse commune à tous les canaux. L'isolation est essentielle lorsque les appareils de terrain sont alimentés par différentes sources de tension ou lorsqu'il est nécessaire de protéger le système contre les boucles de masse et les pics de tension sur certains canaux. Pour les mesures analogiques critiques (transmetteurs de débit, transmetteurs de pression), les modules isolés offrent des signaux plus nets et une meilleure précision.
