Meta Title : Guide de base et de sélection des variateurs de fréquence : Comment choisir un variateur de fréquence (2026)
Méta-description : Guide complet sur les variateurs de fréquence (VFD) expliquant leur fonctionnement, les raisons de les utiliser, les principaux paramètres de sélection et une comparaison des marques Mitsubishi FR-E800, Danfoss FC101 et Schneider ATV320.

Introduction

Les variateurs de fréquence (VFD), également appelés variateurs de vitesse (VSD) ou onduleurs, figurent parmi les composants les plus utilisés en automatisation industrielle. Un VFD contrôle la vitesse d'un moteur électrique à courant alternatif en modulant la fréquence et la tension de l'alimentation. Il en résulte des économies d'énergie de 20 à 50 %, un meilleur contrôle des processus et une durée de vie du moteur prolongée.

Ce guide aborde les principes de fonctionnement des variateurs de fréquence, quand et pourquoi les utiliser, les principaux paramètres de sélection et une comparaison pratique des principales marques de variateurs de fréquence : Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, et ABB ACS580.

Qu'est-ce qu'un variateur de fréquence ?

Un variateur de fréquence (VFD) est un convertisseur de puissance électronique qui reçoit un courant alternatif à fréquence fixe (50/60 Hz) et le convertit en un courant de sortie à fréquence et tension réglables. En contrôlant la fréquence de sortie, vous contrôlez directement la vitesse du moteur.

Vitesse du moteur (tr/min) = 120 × Fréquence (Hz) / Nombre de pôles

Pour un moteur à 4 pôles alimenté en 60 Hz : pleine vitesse = 1 800 tr/min. Avec un variateur de fréquence réglé sur 30 Hz : vitesse du moteur = 900 tr/min. Cette relation rend les variateurs de fréquence indispensables pour les ventilateurs, les pompes, les convoyeurs, les compresseurs et toute application où la variation de vitesse permet de réaliser des économies d’énergie.

Pourquoi utiliser un variateur de fréquence ? 5 avantages clés

Économies d'énergie

Réduire la vitesse du moteur de 20 % permet d'économiser environ 50 % d'énergie (la puissance est proportionnelle au cube de la vitesse). Pour un ventilateur de 50 CV fonctionnant à 80 % de sa vitesse maximale, les économies annuelles peuvent dépasser 5 000 $.

Démarrage progressif / Courant d'appel réduit

Les variateurs de fréquence augmentent progressivement la tension et la fréquence, éliminant ainsi la surtension de courant de rotor bloqué (6 à 8 fois supérieure) lors du démarrage direct. Ceci protège les moteurs et réduit les contraintes mécaniques.

PContrôle et précision des processus

La régulation de vitesse variable permet une accélération/décélération progressive, un réglage précis de la vitesse (±0,5 %) et un mouvement multi-axes synchronisé. Essentiel pour les lignes de conditionnement, les machines CNC et les systèmes de mélange.

Usure mécanique réduite

Les démarrages progressifs et les arrêts contrôlés réduisent l'usure des courroies, les contraintes sur la boîte de vitesses et la charge sur les roulements. Les intervalles de maintenance sont en moyenne multipliés par 2 ou 3.

Intégration PLC / Automatisation

Les variateurs de fréquence modernes prennent en charge EtherNet/IP, PROFINET, Modbus RTU/TCP et CANopen pour une intégration transparente aux automates programmables et une surveillance à distance SCADA.

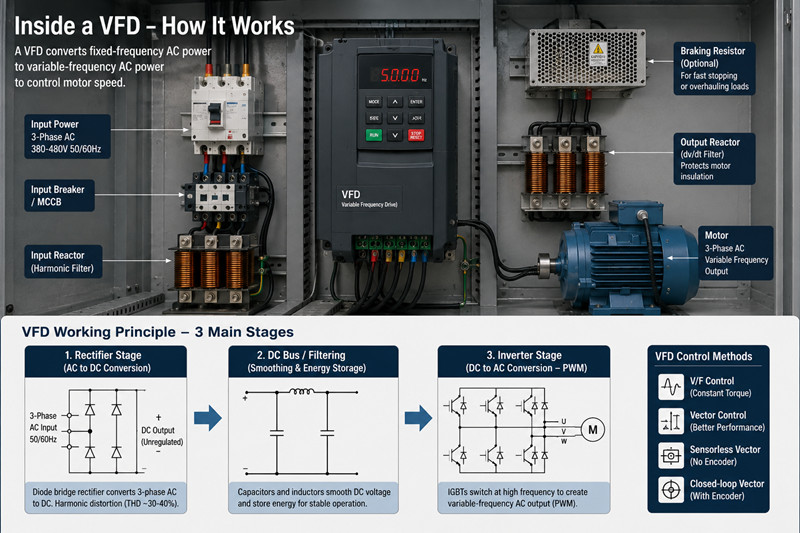

Comment fonctionne un variateur de fréquence ?

Un variateur de fréquence se compose de trois étapes principales :

Étage redresseur

Le courant alternatif est converti en courant continu à l'aide d'un redresseur à pont de diodes. Cela crée une distorsion harmonique (THD ~30-40 %).

Bus CC / Filtrage

La tension continue est lissée par des condensateurs et des inductances. Le bus CC stocke l'énergie pour gérer les coupures de courant momentanées et la régénération du moteur.

Étage inverseur

Les IGBT commutent à haute fréquence (2-16 kHz) pour générer un courant alternatif pseudo-sinusoïdal à la fréquence souhaitée. C'est la modulation de largeur d'impulsion (MLI).

Principales méthodes de commande des variateurs de fréquence :

· Commande V/F : Standard pour les charges de couple constantes

· Contrôle vectoriel : Meilleur couple et régulation à bas régime

· Vecteur sans capteur : estimation du flux moteur sans codeur

· Vecteur en boucle fermée (avec codeur) : précision de vitesse de ±0,01 %

Sélection du variateur de fréquence : 6 paramètres clés

1. Puissance nominale (kW / HP)

Adaptez la puissance du variateur de fréquence à l'intensité et à la tension nominales du moteur indiquées sur sa plaque signalétique. Choisissez un variateur de fréquence dont la puissance nominale est au moins égale, et de préférence supérieure de 10 à 20 %, à l'intensité nominale du moteur. Un sous-dimensionnement entraîne une surchauffe.

2. Tension d'entrée et phase

Caractéristiques courantes : 200-240 V monophasé (petits variateurs de fréquence), 380-480 V triphasé (norme industrielle), 500-690 V (haute puissance). Ne jamais connecter un variateur de fréquence monophasé à un moteur triphasé.

3. Type de charge

Couple constant (convoyeurs, compresseurs) : nécessite un couple de démarrage élevé. Couple variable (ventilateurs, pompes) : économies d’énergie maximales. Adaptez le variateur de fréquence au profil de charge.

4. Protocole de communication

Adaptez-le à votre écosystème d'automates programmables : EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (universel). Pour la détection de mouvement : CANopen ou EtherCAT.

5. Protection de l'environnement

IP20 (à l'intérieur de l'armoire). IP54/55 (poussière/humidité). IP66 (extérieur/lavage). Les températures ambiantes élevées (>40 °C) nécessitent une réduction de la protection ou un refroidissement de l'armoire.

6. Freinage / Régénération

Pour les charges soumises à des freinages ou des révisions fréquents (grues, convoyeurs), ajoutez une résistance de freinage. Sinon, la tension du bus CC augmente et provoque une surtension.

Comparaison des marques d'afficheurs VFD

· Mitsubishi FR-E800 : Idéal pour les machines nécessitant une connectivité Ethernet intégrée (CC-Link IE Field, Modbus TCP) et une grande vitesse de déplacement. Excellente prise en charge du retour d'information de l'encodeur.

· Danfoss FC101 : Conçu spécifiquement pour le CVC et le traitement de l’eau. Optimisation exceptionnelle de la courbe en V pour les pompes et les ventilateurs. Prix compétitif pour une puissance de 0,75 à 75 kW.

· Schneider Altivar 320 : Compact et facile à configurer via SoMove ou son écran intégré. Idéal pour les applications simples de pompes, ventilateurs et convoyeurs.

· ABB ACS580 : Solution industrielle fiable issue de la plateforme ABB ACS880. Idéale pour les charges industrielles lourdes. Réseau de service après-vente mondial étendu.

Conclusion

Le choix du variateur de fréquence adapté dépend de la compatibilité de sa puissance, de sa tension, de son protocole de communication et du type de charge avec votre application. Le Mitsubishi FR-E800 est leader en matière de connectivité et de contrôle de mouvement. Le Danfoss FC101 est optimisé pour les applications CVC et les pompes. Le Schneider ATV320 offre simplicité et compacité. L'ABB ACS580 garantit une robustesse industrielle.

Foire aux questions

Q : Quelle est la différence entre un variateur de fréquence et un démarreur progressif ?

A : Un démarreur progressif ne contrôle la tension que lors du démarrage et de l'arrêt. Il ne peut pas faire varier la vitesse du moteur. Un variateur de fréquence contrôle à la fois la fréquence et la tension en continu, permettant ainsi une vitesse variable et des économies d'énergie tout au long du processus.

Q : Un variateur de fréquence peut-il endommager un moteur ?

A : Correctement dimensionné et configuré, un variateur de fréquence prolonge la durée de vie du moteur. Principaux risques : (1) surchauffe due au fonctionnement à basse vitesse, (2) pics de tension dus aux longs câbles du moteur. Utiliser des filtres de sortie pour les câbles de plus de 50 m.

Q : Combien d'énergie un variateur de fréquence peut-il économiser ?

A : Pour les charges à couple variable (ventilateurs, pompes), une réduction de 20 % de la vitesse permet d'économiser environ 50 % d'énergie. Un ventilateur de 50 CV fonctionnant à 75 % de sa vitesse maximale pendant 8 000 heures par an peut générer des économies de 8 000 à 12 000 $ par an. Retour sur investissement : 1 à 3 ans.

Q : Les variateurs de fréquence provoquent-ils une distorsion harmonique ?

R : Oui. Les redresseurs VFD standard à 6 impulsions génèrent un THDi d'environ 30 à 40 %. Utilisez des réactances d'entrée, des variateurs de fréquence à entrée active (AFE) ou des VFD multi-impulsions (12/18 impulsions) pour réduire le THDi en dessous de 5 %.

Q : Puis-je faire fonctionner un moteur à 90 Hz via un variateur de fréquence ?

A : Les moteurs standard sont conçus pour fonctionner à 50/60 Hz. Un fonctionnement à 90 Hz nécessite un moteur compatible avec un variateur de fréquence (isolation classe F/H, roulements équilibrés). Consultez le fabricant avant de dépasser la fréquence nominale de plus de 20 %.
