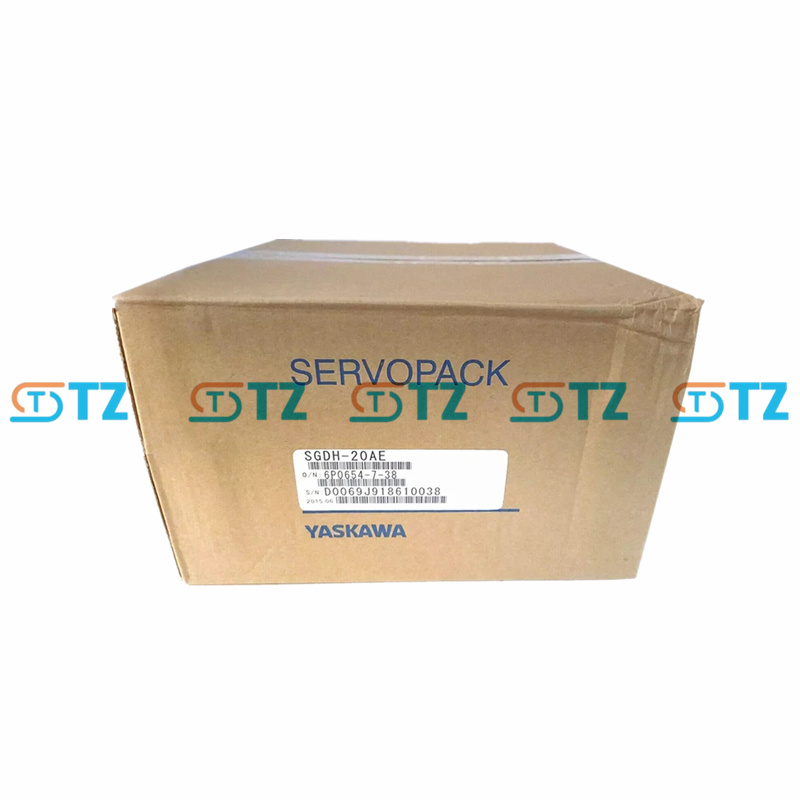

SERVODRIVER YASKAWA SGDH-20AE SÉRIE Sigma-V

Paramètres du produit

Modèle: SGDH-20AE

Série : Sigma-II SGDH

Puissance nominale : 2 kW (2,68 CV)

Puissance d'entrée :

Tension : triphasé 200-230 VCA (170-253 VCA, +10 %/-15 %)

Fréquence : 50/60 Hz

Courant : 18,5 A

Puissance de sortie :

Tension : 0-230 VCA, triphasé

Courant continu : 13,4 A

Fréquence : 0-300 Hz

Modes de contrôle : vitesse, couple, contrôle de position

Méthode de contrôle : redressement à double alternance, contrôle PWM IGBT, entraînement sinusoïdal

Plage de contrôle de vitesse : 1:5000

Prise en charge de l'encodeur : encodeur incrémental de 13 à 17 bits (2 048 x 4 à 32 768 x 4 ppr, généralement 16 384 x 4 ppr)

Interface de communication : RS-422 (port série) ; connectivité de bus de terrain (par exemple, DeviceNet, Profibus) via des modules optionnels

Entrées/sorties numériques : Entrées : 7 (par exemple, P-OT, N-OT, /P-CL, /N-CL, entrées de séquence) Sorties : 3 (par exemple, /COIN, /V-CMP, /S-RDY) Entrées analogiques : Contrôle du couple : -3 à +3 VCC (réglable de -1 à +10 VCC, réponse d'environ 16 μs) Contrôle de vitesse : -6 à +6 VDC (réglable de -2 à +10 VDC, réponse d'environ 30 μs)

Fonctions intégrées : Détermination automatique des réglages du moteur à la connexion Réglage adaptatif Suppression des vibrations Stockage intégré de l'historique des alarmes Dispositif de paramétrage intégré (clavier) Fonctionnement JOG Fonction de retour à la position d'origine

Fonctions de protection : surintensité, surtension, sous-tension, surchauffe, surcharge, défaut régénératif

Température ambiante : 0°C à +55°C

Indice de protection : IP10 (doit être installé dans une armoire de commande, éviter l'humidité, les gaz corrosifs, la poussière)

Méthode de refroidissement : Refroidissement par air pulsé (refroidi par ventilateur pour le modèle 2 kW)

Conformité aux normes : UL 508C, EN 50178, EN 55011 Classe A Groupe 1, EN 61800-3, EN 61800-5-1

Fonctions

Réponse haute fréquence : la réponse de 1 kHz minimise le temps de positionnement, améliorant ainsi les performances dynamiques.

Auto-détermination des paramètres du moteur : reconnaît automatiquement les moteurs rotatifs Sigma-II (par exemple, SGMAH, SGMPH) via série

technologie d'encodeur, simplifiant la configuration.

Réglage adaptatif : optimise les performances en réduisant les vibrations et le temps de stabilisation.

Suppression des vibrations : minimise la résonance mécanique pour un fonctionnement en douceur.

Contrôle flexible : prend en charge le contrôle du couple, de la vitesse et de la position avec un contrôleur à axe unique ou des modules réseau (par exemple, DeviceNet, (Profibus).

Interface conviviale : le clavier intégré et le port série RS-422 permettent une configuration facile des paramètres et une surveillance du système.

Fonctions de protection : protection contre les surintensités, les surtensions et la surchauffe avec historique des alarmes pour les diagnostics.

Conception compacte : Dissipation thermique efficace et stabilité robuste pour l'intégration dans les systèmes d'automatisation.

Scénarios d'application

Machines CNC : entraîne les axes des fraiseuses, tours ou routeurs CNC pour une découpe et un façonnage précis.

Robotique : Contrôle les bras du robot pour une trajectoire précise et une manipulation de la charge utile.

Équipement semi-conducteur : Alimente les systèmes de manipulation de plaquettes ou de placement de puces avec des mouvements rapides et précis.

Machines d'emballage : Entraîne des convoyeurs, des systèmes d'étiquetage ou de scellage pour un débit élevé.
