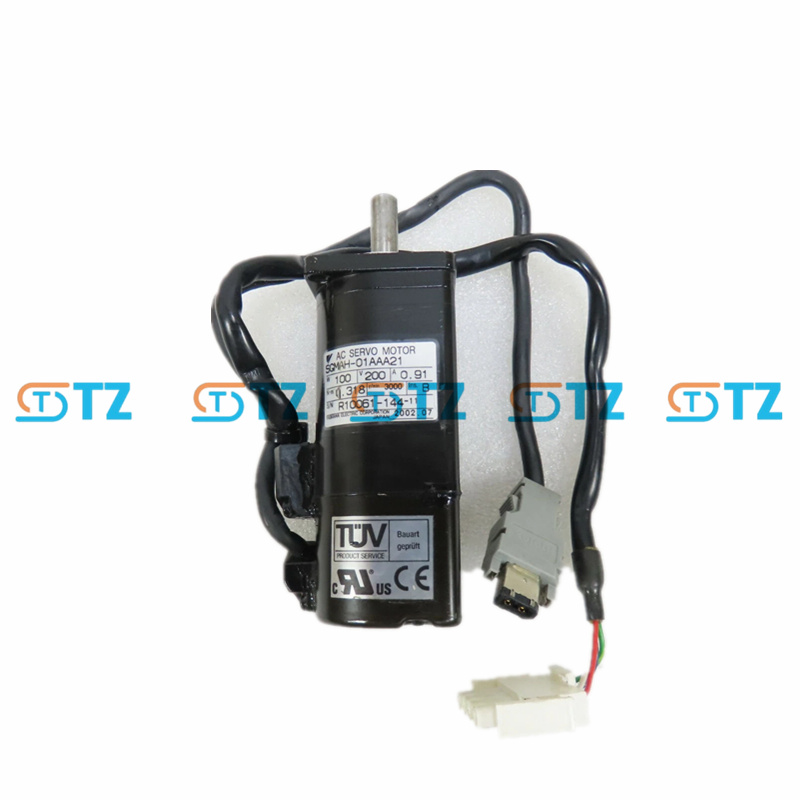

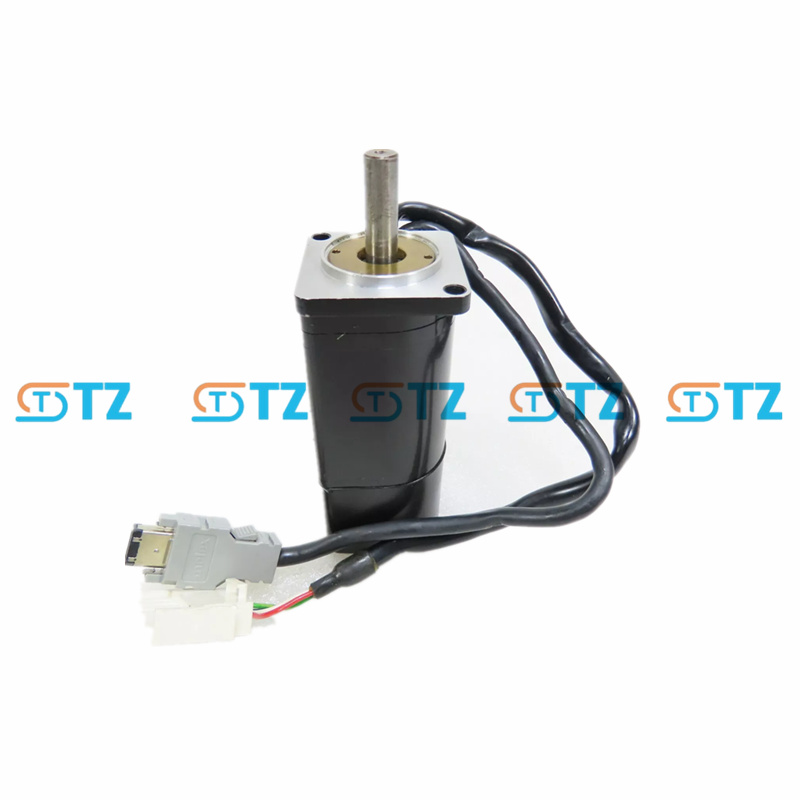

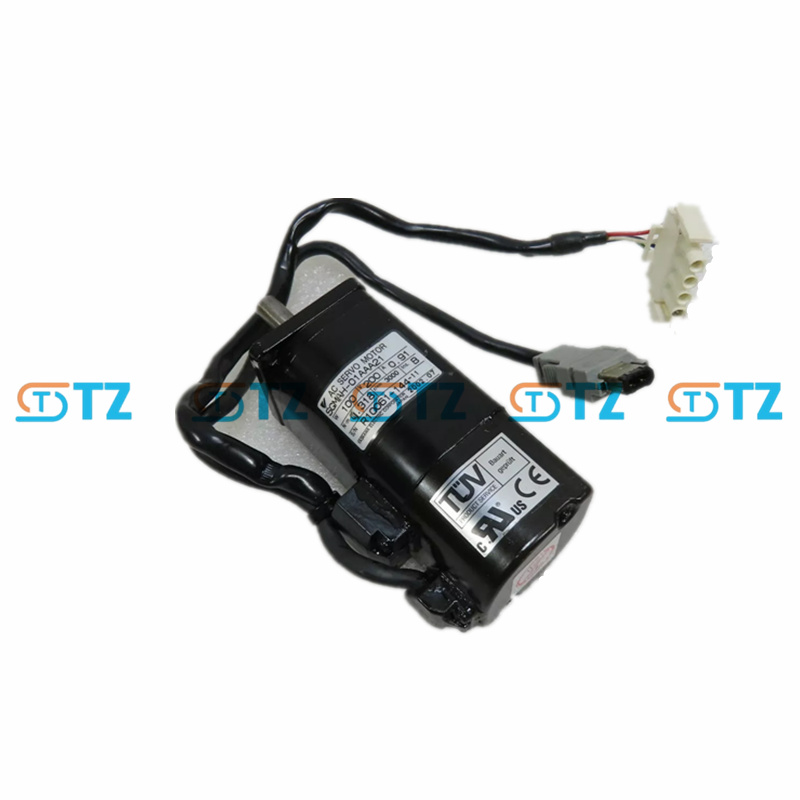

SERVOMOTEUR YASKAWA SGMAH-01AAA21 SÉRIE SIGMA-II

Paramètres du produit

Modèle: SGMAH-01AAA21

Série : Sigma-II SGMAH

Puissance de sortie nominale : 0,1 kW (100 W, 0,13 CV)

Couple nominal : 0,318 N·m (2,82 lb-po)

Couple maximal instantané : 0,954 N·m (8,46 lb-po, 300 % de la valeur nominale, maintenu pendant 3 secondes)

Vitesse nominale : 3000 tr/min

Vitesse maximale : 5 000 tr/min

Courant nominal : 0,91 A

Courant maximal instantané : 2,73 A (estimé à 3 fois le courant nominal)

Tension d'entrée : monophasé 230 V CA, 50/60 Hz

Encodeur :Codeur incrémental 13 bits (2048 impulsions/tour, ~8192 ppr avec quadrature)

Inertie : Faible inertie

Indice de protection : IP55 (résistant à la poussière et à l'eau, à l'exclusion de l'arbre)

Classe d'isolation : B

Résistance aux vibrations : jusqu'à 49 m/s²

Résistance d'isolement : ≥ 10 MΩ à 500 VCC

Tension de tenue d'isolement : 1500 VCA pendant 1 minute

Conditions environnementales : Température de fonctionnement : 0°C à +40°C Température de stockage : -20°C à +60°C

Humidité : 20 % à 80 % (sans condensation)

Conception de l'arbre : arbre droit sans rainure de clavette

Frein : Aucun

Joint d'étanchéité à l'huile/à la poussière : Aucun

Connecteur : Connecteur Hypertac (standard pour la série SGMAH)

Autre : Excitation par aimant permanent Reconnaissance automatique du moteur par des variateurs compatibles

Fonctions

Performances élevées : rotor à faible inertie pour une accélération rapide et des temps de stabilisation courts. Couple nominal de 0,318 N·m, avec une capacité de surcharge de 300 % pour les charges dynamiques.

Positionnement de précision : codeur incrémental 13 bits (~8 192 points par minute) pour un retour précis. Prise en charge du contrôle de position haute précision avec les variateurs compatibles.

Large plage de vitesse : 3 000 tr/min nominal, jusqu'à 5 000 tr/min maximum, idéal pour les applications à grande vitesse.

Durabilité environnementale : indice de protection IP55, résistant à la poussière et à l'eau (hors arbre). Fonctionne de 0 °C à +40 °C avec une humidité de 20 à 80 %.

Conception compacte : Faible encombrement et faible poids pour une intégration dans les espaces restreints. Le montage par bride et le connecteur Hypertac simplifient l'installation.

Compatibilité : Optimisé pour les variateurs Sigma-II, mais compatible avec les variateurs Sigma-III/V avec réglages de paramètres. Prend en charge les modes de contrôle de couple, de vitesse et de position.

Maintenance : Le codeur série simplifie le câblage. Circuits principaux et de commande séparés pour un diagnostic simplifié.

Applications

Robotique : Contrôle conjoint dans les petits robots collaboratifs ou micro-robots.

Assemblage électronique : placement de composants dans des équipements PCB ou semi-conducteurs.

Machines d'emballage : Mouvement précis pour l'étiquetage ou la mise en carton.

Machines CNC : Entraînements d'avance pour petites machines de perçage ou de gravure.

Machines textiles : Machines à coudre ou à broder à grande vitesse.

Convoyeurs : petits systèmes de manutention de matériaux à grande vitesse.

Produits Avantage :

Tous les articles sont des stocks prêts à l'emploi du distributeur, des articles neufs d'origine, veuillez nous informer si d'autres conditions sont nécessaires, d'occasion, en boîte ouverte, remis à neuf, etc.

De nombreux produits disponibles n'attendent que vous, n'hésitez pas à demander pour obtenir une meilleure offre !!!
