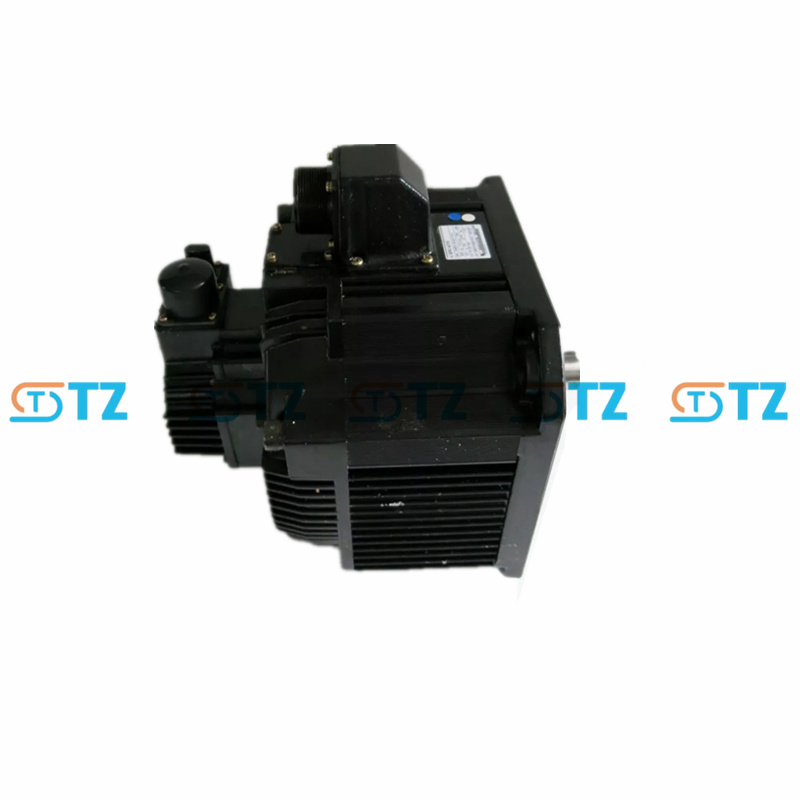

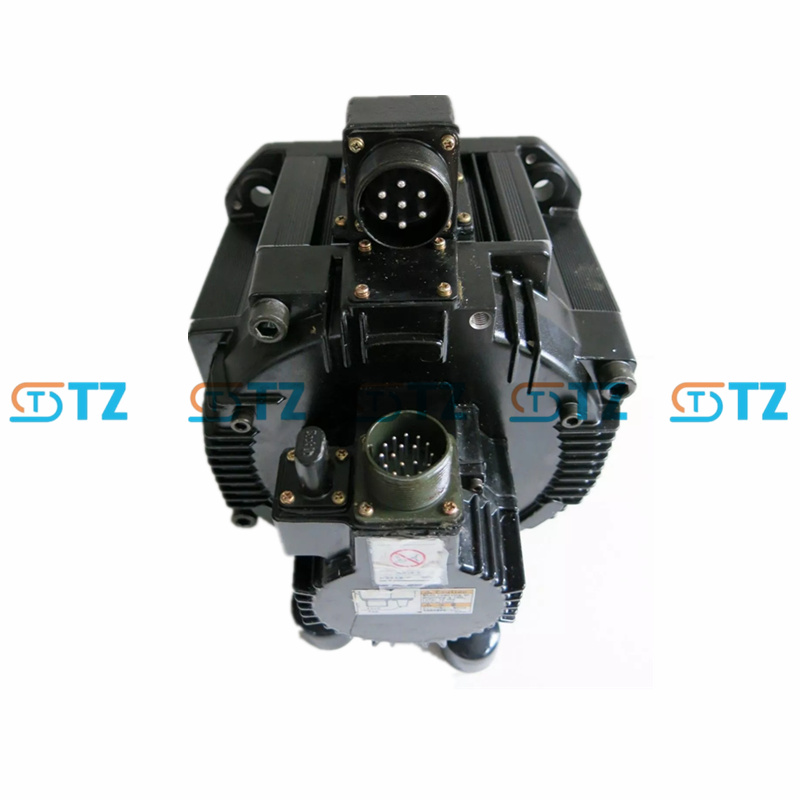

YASKAWA SGMDH-32A2A-YR13 SERVO DRIVER CA SÉRIE Sigma-II

Paramètres du produit

Puissance de sortie : 3,2 kW

Tension nominale : 200 VCA (triphasé, compatible avec 230 VCA)

Couple nominal : 15,3 Nm

Couple maximal instantané : 45,9 Nm (300 % du couple nominal)

Vitesse nominale : 2000 tr/min

Vitesse maximale : 3000 tr/min

Courant nominal : 20,9 A

Courant de crête : environ 62,7 A

Codeur : codeur incrémental 17 bits (131 072 impulsions par tour)

Frein : Pas de frein

Joint d'arbre : Pas de joint d'arbre

Degré de protection : IP55 (sauf extrémité d'arbre, âme : 2)

Température ambiante : 0 à +40°C

Humidité ambiante : 20 % à 80 % (sans condensation)

Inertie du rotor : Inertie moyenne (environ 67,5 × 10⁻⁴ kg·m², se référer à des modèles similaires)

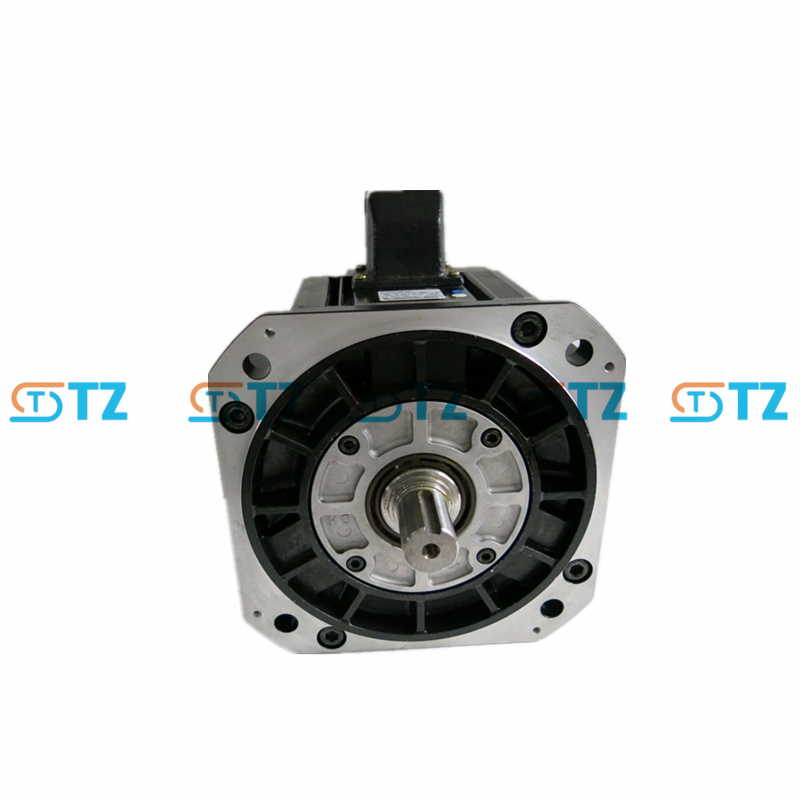

Type d'arbre : Arbre droit, avec rainure de clavette

Niveau de vibration : V15 (15 µm ou moins)

Classe d'isolation : classe F (jusqu'à 155°C)

Résistance d'isolement : DC500V, 10MΩ ou plus

Méthode d'installation : Installation par bride (environ 145 mm × 145 mm)

Certification : UL, cUL, conformité CE (web:2)

Dissipation thermique : Un dissipateur thermique en aluminium de 450 mm × 450 mm × 12 mm est nécessaire pour atteindre le couple nominal

Durée nominale : fonctionnement continu

Fonction

Couple de sortie élevé : couple nominal 15,3 Nm, couple de pointe instantané 45,9 Nm, adapté aux applications à forte charge et à haute puissance.

Positionnement de très haute précision : Le codeur incrémental 17 bits (131 072 impulsions par tour) offre une précision de positionnement extrêmement élevée. résolution, répondant aux exigences de positionnement précis (web:15).

Conception à inertie moyenne : adaptée aux applications avec de grandes fluctuations de charge, offrant stabilité et capacité anti-interférence.

Plage de vitesse élevée : vitesse maximale de 3 000 tr/min, adaptée aux scénarios de vitesse moyenne et de couple élevé.

Adaptabilité environnementale : indice de protection IP55 (sauf pour l'extrémité de l'arbre), adapté aux environnements légèrement poussiéreux ou humides.

Caractéristiques de sécurité : Prend en charge la protection contre les surintensités, les surtensions et les surchauffes (à réaliser en conjonction avec un conducteur) pour assurer la sécurité de l'équipement.

Fiabilité : certification UL/cUL/CE, isolation de classe F, adaptée à un fonctionnement à long terme.

Fonctionnement efficace : la conception du moteur synchrone assure une correspondance précise avec la fréquence du pilote.

Scénarios d'application

Machines-outils CNC : l'entraînement de la broche et les axes d'avance nécessitent un couple élevé et une précision de positionnement.

Robots industriels : grands bras mécaniques et robots de soudage, qui nécessitent un rendement stable et une fiabilité.

Manutention : Les bandes transporteuses et les gerbeurs nécessitent une puissance élevée et un fonctionnement continu.

Traitement des métaux : les presses à poinçonner et les cisailles nécessitent la capacité de résister aux fluctuations de charge et une efficacité élevée.

Équipement d'emballage : machines d'emballage robustes, qui nécessitent un couple élevé et des performances stables.

Produits Avantage :

Tous les articles sont des stocks prêts à l'emploi du distributeur, des articles neufs d'origine, veuillez nous informer si d'autres conditions sont nécessaires, d'occasion, en boîte ouverte, remis à neuf, etc.

De nombreux produits disponibles n'attendent que vous, n'hésitez pas à demander pour obtenir une meilleure offre !!!
