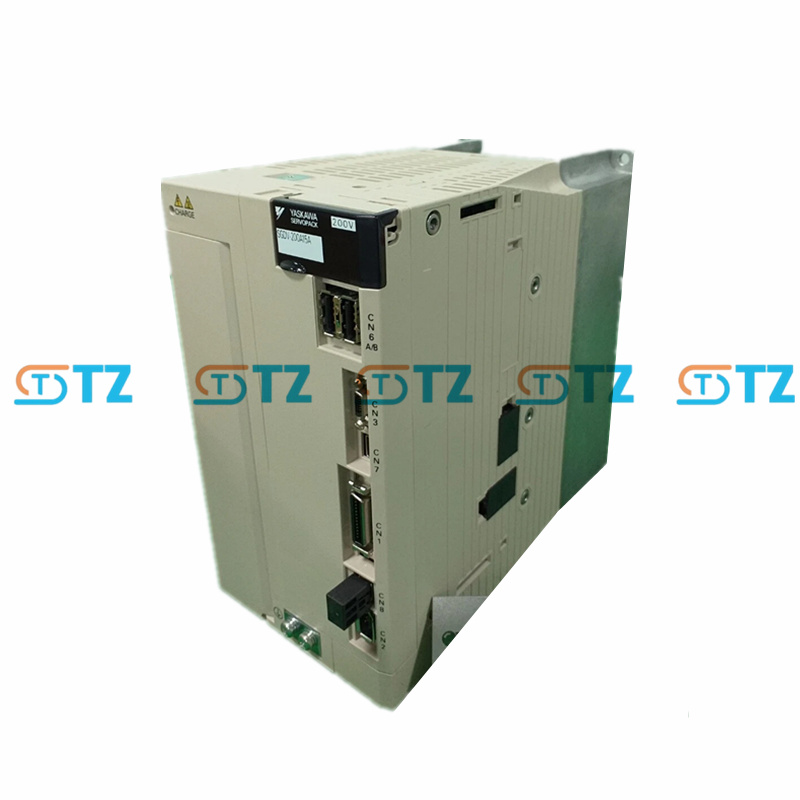

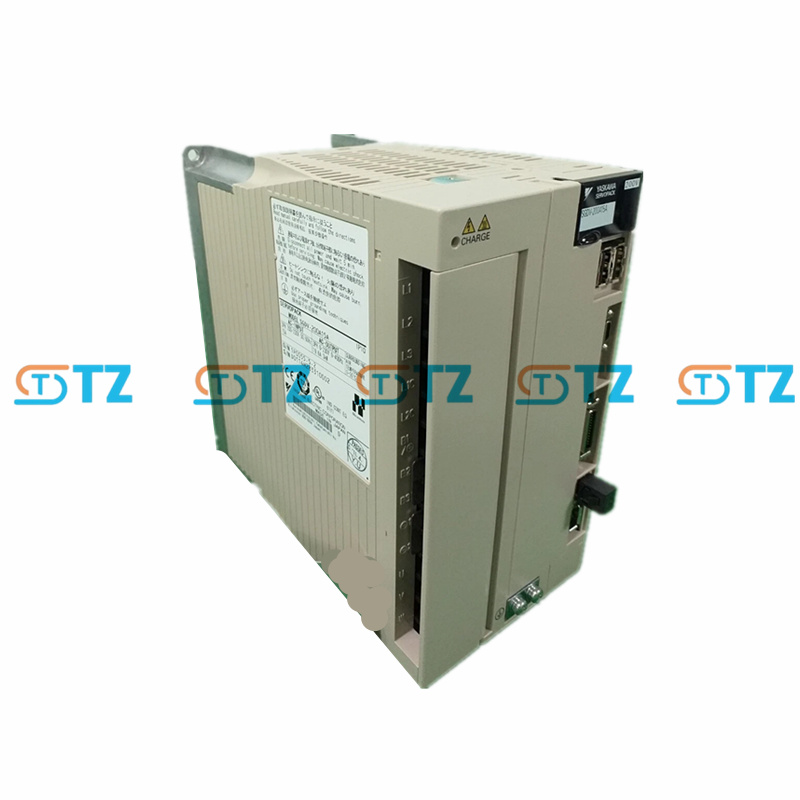

SERVOMOTEUR CA YASKAWA SGDV-200A15A SÉRIE SIGMA-V

Paramètres du produit

Modèle: SGDV-200A15A

Série : Sigma-V SGDV (Sigma-5)

Puissance de sortie nominale : 3 kW (3 000 W)

Puissance d'entrée :

Courant alternatif triphasé : 200-230 VCA, 50/60 Hz

Plage de tension : 170-253 VCA (+10 %/-15 %)

Courant d'entrée : ~17-20 A (estimé sur la base de la sortie 19,6 A du SGDV-200A01A)

Sortir:

Courant de sortie nominal : 19,6 A

Courant de sortie maximal : 56 A

Tension de sortie : 0-230 VCA

Fréquence de sortie : 0-400 Hz

Méthode de contrôle : Communication MECHATROLINK-II (réseau haut débit, 10 Mbps, cycle de 250 µs à 4 ms) Prend en charge le contrôle du couple, de la vitesse, de la position et de la phase synchronisée Contrôle en boucle fermée complet

Retour d'encodeur : Prend en charge les encodeurs série haute résolution 20 bits (absolus ou incrémentaux) Compatible avec les encodeurs 17 bits ou supérieurs

Réponse en fréquence : 1,6 kHz

Plage de contrôle de vitesse : 1:5000

Conditions environnementales : Température de fonctionnement : 0°C à +55°C Température de stockage : -20°C à +85°C

Humidité : 20 % à 80 % (sans condensation)

Indice de protection : IP10 (intérieur, environnement contrôlé)

Communication : MECHATROLINK-II (interface de contrôle principale) RS-422 pour le débogage/paramétrage

E/S numériques : 7 entrées numériques (par exemple, P-OT, N-OT, /SI0-/SI6) 3 sorties numériques (par exemple, ALM, /COIN, /V-CMP)

Sécurité et certifications : UL 508C, EN 50178, EN 55011 (Groupe 1, Classe A), EN 61800-3, EN 61800-5-1 EN 954 Cat. 3, Arrêtez le chat. 0, CEI 61508 SIL2

Refroidissement : Refroidissement naturel ou air pulsé (selon la configuration)

Autre : Prend en charge la résistance régénératrice externe Positionnement intégré, fonctionnement JOG, recherche d'origine Suppression des vibrations (options FT001/FT003)

Fonctions

Contrôle haute précision : Prise en charge d'un codeur 20 bits pour un contrôle précis du couple, de la vitesse et de la position. Plage de contrôle de vitesse de 1:5000, réponse en fréquence de 1,6 kHz. Communication MECHATROLINK-II : Synchronisation multiaxes haut débit (10 Mbit/s) pour le contrôle du couple, de la vitesse, de la position et de la phase. Prise en charge de jusqu'à 30 stations, temps de cycle de 250 µs.

Réglage : Contrôle adaptatif de la charge en temps réel et autoréglage avancé pour une configuration rapide. Fonctionnement stable sans réglages manuels.

Suppression des vibrations : la suppression améliorée (FT001/FT003) réduit la résonance mécanique. Réduit le temps de positionnement dans les applications à forte charge.

Modes de contrôle : Couple, vitesse, position et contrôle de phase synchronisé via MECHATROLINK-II. Fonctions intégrées de positionnement, de marche par à-coups et de recherche d'origine.

Fonctions de sécurité : protection contre les surintensités, les surtensions et les courts-circuits. Historique des alarmes pour le diagnostic.

Facilité d'utilisation : logiciel SigmaWin+ pour la configuration des paramètres, la vérification du câblage et la surveillance. Contrôle PWM basé sur IGBT avec sortie sinusoïdale pour plus d'efficacité.

Compatibilité : Optimisé pour les moteurs Sigma-5 (par exemple, SGMGV, SGMSV). Prise en charge de divers dispositifs de rétroaction pour plus de flexibilité.

Applications

Robotique : Contrôle d'articulation multi-axes avec contrôle de phase synchronisé.

Machines CNC : fraisage, tournage et rectification à couple élevé.

Équipements semi-conducteurs : manipulation de plaquettes et encapsulation de puces.

Machines d'emballage : scellage, étiquetage et mise en carton à grande vitesse.

Manutention : Convoyeurs et gerbeurs robustes.

Machines textiles : Métiers à tisser à grande vitesse avec suppression des vibrations.

Fabrication LCD : positionnement de précision pour grands panneaux.
