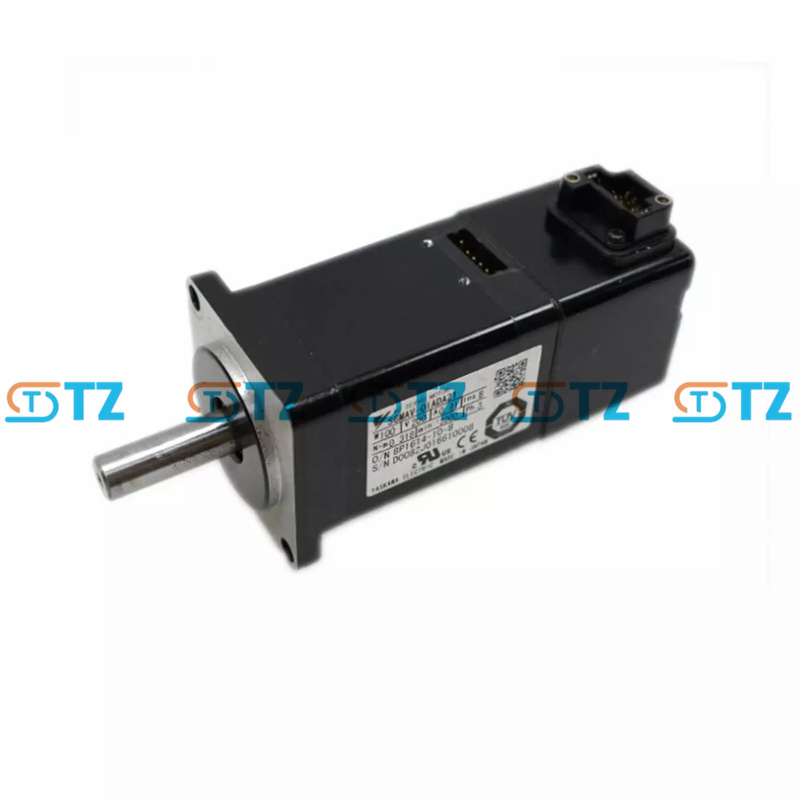

SERVOMOTEUR CA COMPACT YASKAWA SGMAS-04A2A4C SÉRIE SIGMA-III

Paramètre du produit

Modèle: SGMAS-04A2A4C

Série : Sigma-III SGMAS

Puissance nominale : 400 W

Tension nominale : 200 VCA (monophasé/triphasé, selon la configuration du pilote)

Courant nominal : 2,6 A

Vitesse nominale : 3000 tr/min

Vitesse maximale : 6000 tr/min

Couple nominal : 1,27 Nm

Couple maximal : 3,82 Nm (300 % du couple nominal)

Inertie du rotor : faible inertie, environ 0,19 × 10⁻⁴ kg·m²

Codeur : codeur incrémental 17 bits (131072 ppr)

Classe de protection : IP55 (entièrement fermé, auto-refroidi, sauf extrémité d'arbre)

Classe d'isolation : Classe B

Tension : 1500 VCA (1 min)

Conception de l'extrémité de l'arbre : arbre droit avec rainure de clavette

Méthode de refroidissement : refroidissement naturel (avec dissipateur thermique en aluminium de 250 mm × 250 mm × 6 mm)

Température ambiante : 0 à +40°C

Humidité ambiante : 20% à 80% (sans condensation)

Indice de vibration : 15 µm ou moins

Résistance d'isolement : 500 VCC, 10 MΩ minimum

Méthode d'installation : Installation par bride

Certification : UL, CE (conforme à la norme EN)

Fonctionnalité

Conception à faible inertie : faible inertie du rotor (0,19 × 10⁻⁴ kg·m²), adaptée à une réponse dynamique élevée et à des accélérations et décélérations rapides. Puissance nominale de 84,9 kW/s, accélération angulaire de 67 000 rad/s², optimisée pour les applications à grande vitesse.

Positionnement haute précision : codeur incrémental 17 bits (131 072 points par minute) pour un retour de position haute résolution. Contrôle en boucle fermée complet pour un positionnement haute précision avec pilotes compatibles.

Couple de sortie élevé : le couple de pointe instantané de 3,82 Nm (300 % du couple nominal) est adapté aux tâches courtes et à forte charge. La constante de couple de 0,527 Nm/Arms garantit un couple de sortie efficace.

Adaptabilité environnementale : indice de protection IP55 (sauf extrémité d'arbre), adapté aux environnements légèrement poussiéreux ou humides. Conception auto-refroidissante entièrement fermée, avec dissipateur thermique en aluminium pour garantir la stabilité thermique.

Configuration flexible : l'extrémité de l'arbre est droite avec rainure de clavette, adaptée à diverses connexions mécaniques. Frein (24 VDC), joint d'huile ou codeur absolu en option.

Compatibilité : Il est recommandé d'utiliser le pilote SGDS-04A (400 W, Sigma-III) pour la communication MECHATROLINK-II. Partiellement compatible avec les variateurs Sigmo-II (SGDH) ou SigMO-5 (SGDV), les paramètres de l'encodeur et les réglages sont sujets à vérification.

Scénario d'application

Robotique : Entraînements articulés pour petits robots industriels ou robots SCARA, offrant une réponse rapide et un positionnement précis.

Machines-outils à commande numérique (CNC) : L'arbre d'alimentation ou arbre auxiliaire qui entraîne l'équipement CNC, adapté aux tâches d'usinage de petite et moyenne taille.

Fabrication de semi-conducteurs : utilisé dans les monteurs de puces et les équipements de manipulation de plaquettes pour répondre aux exigences de précision au micron.

Equipement d'emballage : Contrôler les parties de transport, de découpe ou d'étiquetage de la machine d'emballage pour assurer une production efficace.

Assemblage électronique : Pour stations de perçage de circuits imprimés ou équipements enfichables automatiques pour optimiser les tâches à grande vitesse et à faible charge.

Textile et impression : mécanisme d'alimentation qui entraîne de petites machines textiles ou des équipements d'impression pour assurer un contrôle de vitesse en douceur.

Produits Avantage :

Tous les articles sont des stocks prêts à l'emploi du distributeur, des articles neufs d'origine, veuillez nous informer si d'autres conditions sont nécessaires, d'occasion, en boîte ouverte, remis à neuf, etc.

De nombreux produits disponibles n'attendent que vous, n'hésitez pas à demander pour obtenir une meilleure offre !!!
