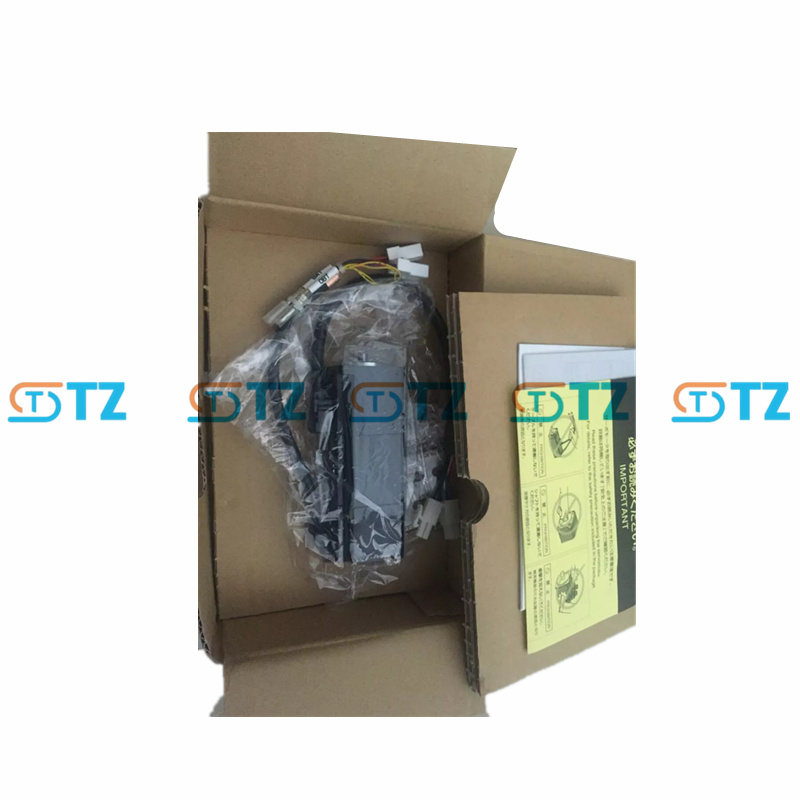

SERVOMOTEUR CA YASKAWA SGMAV-A5ANA-YR22 SÉRIE SIGMA-5

Paramètre du produit

Modèle: SGMAV-A5ANA-YR22

Série : Sigma-5 SGMAV

Puissance nominale : 50 W (0,067 CV)

Tension nominale : 200 VCA (compatible monophasé/triphasé, selon le pilote)

Courant nominal : 0,66 A

Vitesse nominale : 3000 tr/min

Vitesse maximale : 6000 tr/min

Couple nominal : 0,159 Nm

Couple maximal : environ 0,477 Nm

Inertie du rotor : inertie ultra-faible, environ 0,0242 × 10⁻⁴ kg·m²

Codeur : codeur incrémental 20 bits (1 048 576 ppr)

Classe de protection : IP65

Classe d'isolation : classe F

Conception de l'extrémité de l'arbre : arbre droit avec rainure de clavette, sans frein, sans joint d'huile

Méthode de refroidissement : refroidissement naturel

Température ambiante : 0 à +40°C

Humidité ambiante : 20% à 80% (sans condensation)

Indice de vibration : 15 µm ou moins

Dimensions du dissipateur thermique : 200 mm × 200 mm × 6 mm (aluminium, pour test de couple nominal)

Certification : UL, cUL, CE (selon EN 50178, EN 55011 Classe A, EN 61800-3)

Fonctionnalité

Conception à inertie ultra-faible : l'inertie ultra-faible du rotor (0,0242 × 10⁻⁴ kg·m²) offre des performances d'accélération et de décélération extrêmement élevées pour les applications de démarrage-arrêt rapides. Puissance de 50 W et couple de 0,159 Nm (crête de 0,477 Nm) pour les petites charges.

Positionnement haute précision : le codeur incrémental 20 bits (1 048 576 ppr) assure un positionnement ultra-haute résolution pour un contrôle précis des mouvements. Il prend en charge le contrôle en boucle fermée (pilotes compatibles, tels que SGDV-R90A).

Compact et performant : bride de 40 mm x 40 mm, dimensions compactes, adaptée aux équipements à espace restreint. Densité de puissance élevée (très haut débit) pour une efficacité système améliorée.

Adaptabilité environnementale : indice de protection IP65 (sauf extrémité d'arbre), adapté aux environnements légèrement poussiéreux ou humides, joint d'étanchéité pour une meilleure protection de l'extrémité d'arbre. Isolation de classe F pour un fonctionnement à haute température.

Configuration flexible : arbre droit avec rainure de clavette pour le raccordement de petites charges. Compatible avec la commande analogique par train de tension/impulsions et la communication MECHATROLINK-III (pilote visuel).

Scénario d'application

Assemblage électronique : Piloter de petits monteurs ou dispositifs de prélèvement et de placement pour obtenir un positionnement de haute précision.

Équipement médical : Contrôler des instruments de précision (tels que des pompes à injection ou des plateformes de microscope) pour garantir la précision des mouvements les plus infimes.

Petits robots : pilotez les effecteurs terminaux des robots de bureau ou collaboratifs pour fournir une réponse rapide.

Fabrication de semi-conducteurs : utilisé pour la manipulation de plaquettes ou l'équipement d'inspection afin de répondre aux exigences de vitesse élevée et de faible charge.

Équipement d'emballage : entraîne les pièces d'alimentation ou de positionnement de la machine d'emballage légère pour maintenir un fonctionnement efficace.

Automatisation de laboratoire : Un mécanisme de réglage fin qui contrôle la plate-forme expérimentale pour assurer stabilité et précision.
