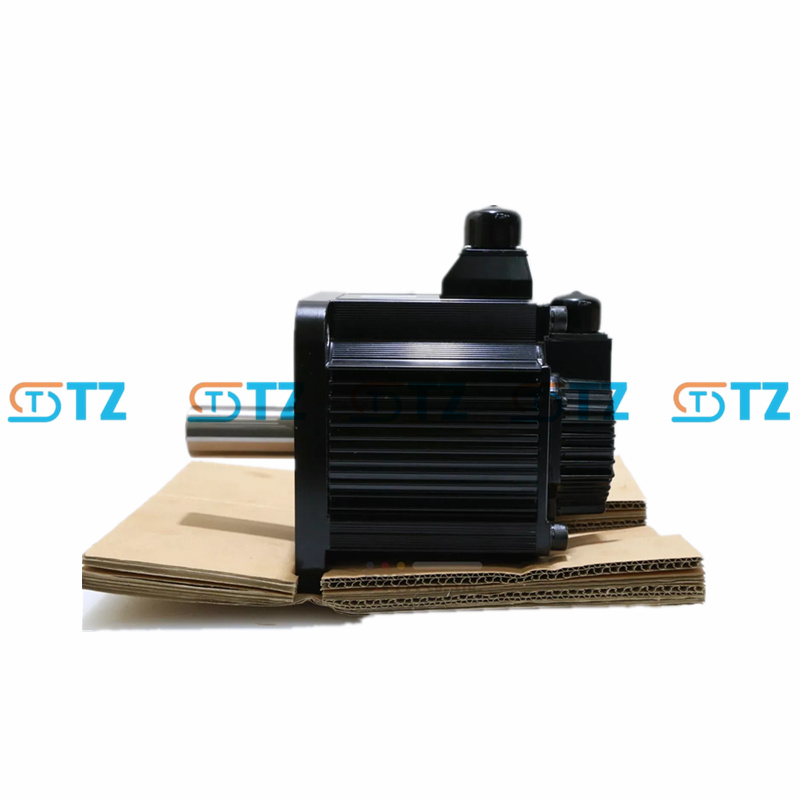

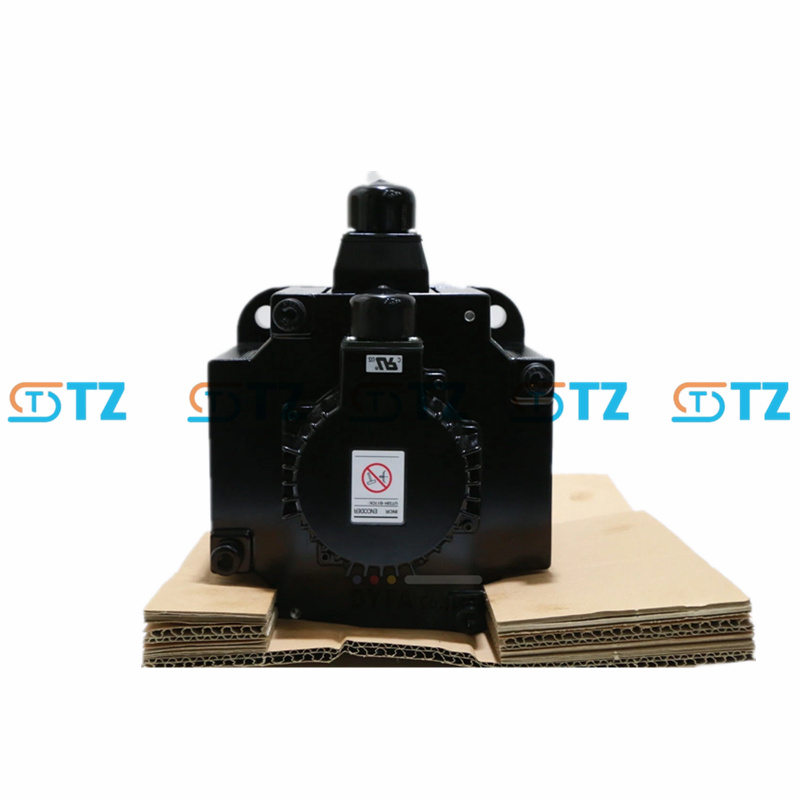

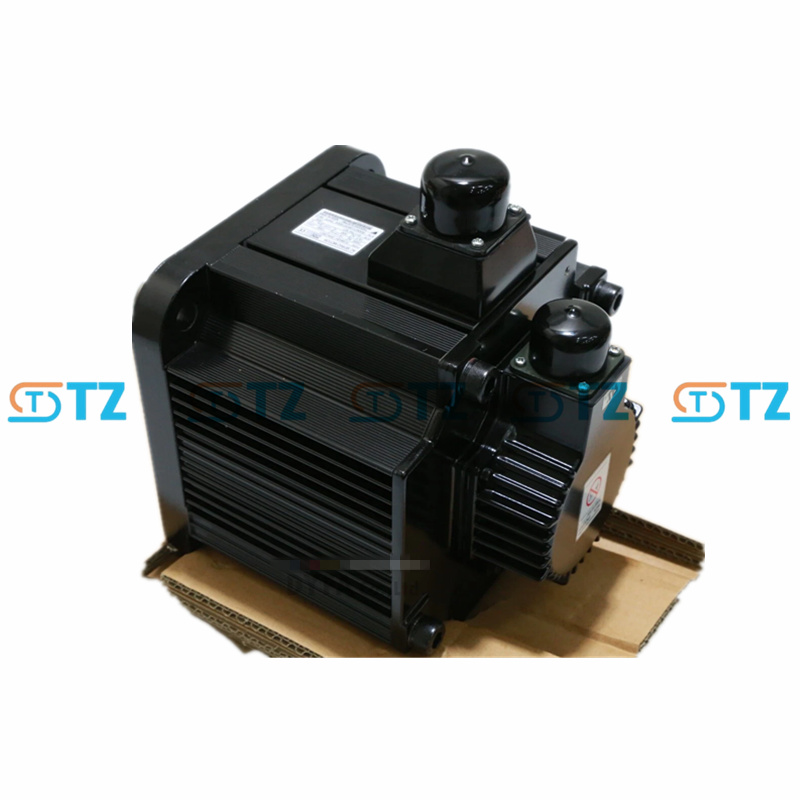

SERVOMOTEUR CA YASKAWA SGMGH-20ACB21 SÉRIE SIGMA-II

Paramètre du produit

Modèle: SGMGH-20ACB21

Série : Sigma-II SGMGH

Puissance nominale : 1,8 kW (2,41 CV)

Tension nominale : 200 VCA (triphasé)

Courant nominal : 16,7 A

Vitesse nominale : 1500 tr/min

Vitesse maximale : 3000 tr/min

Couple nominal : 11,5 Nm

Couple maximal : environ 34,5 Nm

Inertie du rotor : inertie moyenne, environ 0,0135 kg·m²

Codeur : codeur incrémental 17 bits (131072 ppr)

Niveau de protection : IP67

Classe d'isolation : classe F

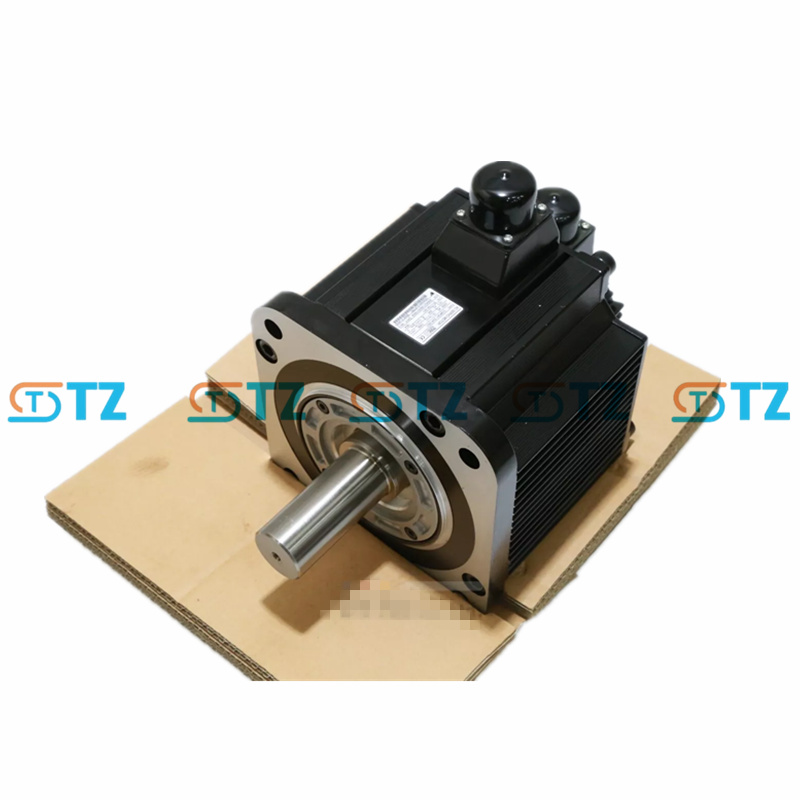

Conception de l'extrémité de l'arbre : arbre droit avec rainure de clavette, frein, sans joint d'huile

Paramètres de freinage : 24 VDC, couple de maintien autour de 11,5 Nm

Méthode de refroidissement : refroidissement naturel

Température ambiante : 0 à +40°C

Humidité ambiante : 20% à 80% (sans condensation)

Indice de vibration : 15 µm ou moins

Certification : UL, cUL, CE (selon EN 50178, EN 55011 Classe A, EN 61800-3)

Fonctionnalité

Puissance élevée : puissance nominale de 1,8 kW et couple nominal de 11,5 Nm (maximum de 34,5 Nm) pour les applications à charges moyennes à élevées et à grande vitesse. La conception à inertie moyenne allie rapidité de réponse et stabilité.

Positionnement haute précision : le codeur incrémental 17 bits (131 072 points par minute) fournit un retour de position haute résolution pour un contrôle précis. Il prend en charge le contrôle en boucle fermée (des pilotes compatibles tels que SGDM-20ADA sont requis).

Avec fonction de freinage : le frein 24 VDC assure le maintien de la position en cas de panne de courant ou d'arrêt d'urgence, adapté aux arbres verticaux ou aux scénarios exigeants en matière de sécurité.

Robuste et durable : indice de protection IP67 (sauf extrémité d'arbre), adapté aux environnements industriels difficiles. Joint d'étanchéité pour une meilleure protection de l'extrémité d'arbre. Isolation de classe F pour un fonctionnement à haute température.

Configuration flexible : arbre droit avec rainure de clavette pour une connexion aisée de la charge. Compatible avec la commande analogique par train de tension/impulsions et la communication MECHATROLINK-II (pilote visuel).

Scénario d'application

Machines CNC : Entraînez l'arbre d'alimentation ou la broche pour un couple élevé et une réponse rapide.

Système robotique : Contrôlez les articulations des robots industriels de petite et moyenne taille pour assurer un mouvement fluide.

Machines d'emballage : Conduisez le tapis roulant, la machine de découpe ou le dispositif de scellage pour suivre le rythme.

Manutention : Contrôler des systèmes de convoyeurs automatisés ou des ascenseurs pour manipuler des charges modérées.

Équipement d'impression : entraîne le rouleau ou le mécanisme d'alimentation en papier de la presse d'impression pour garantir une haute précision.

Lignes de production automatisées : Pour les lignes d'assemblage ou les équipements de test afin de fournir un positionnement fiable.

Produits Avantage :

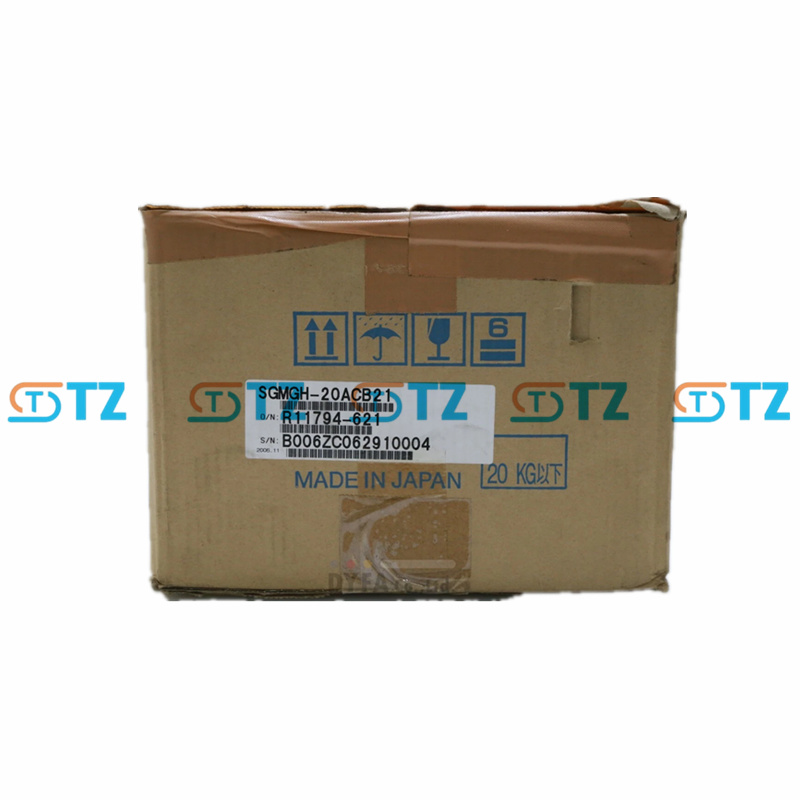

Tous les articles sont des stocks prêts à l'emploi du distributeur, des articles neufs d'origine, veuillez nous informer si d'autres conditions sont nécessaires, d'occasion, en boîte ouverte, remis à neuf, etc.
