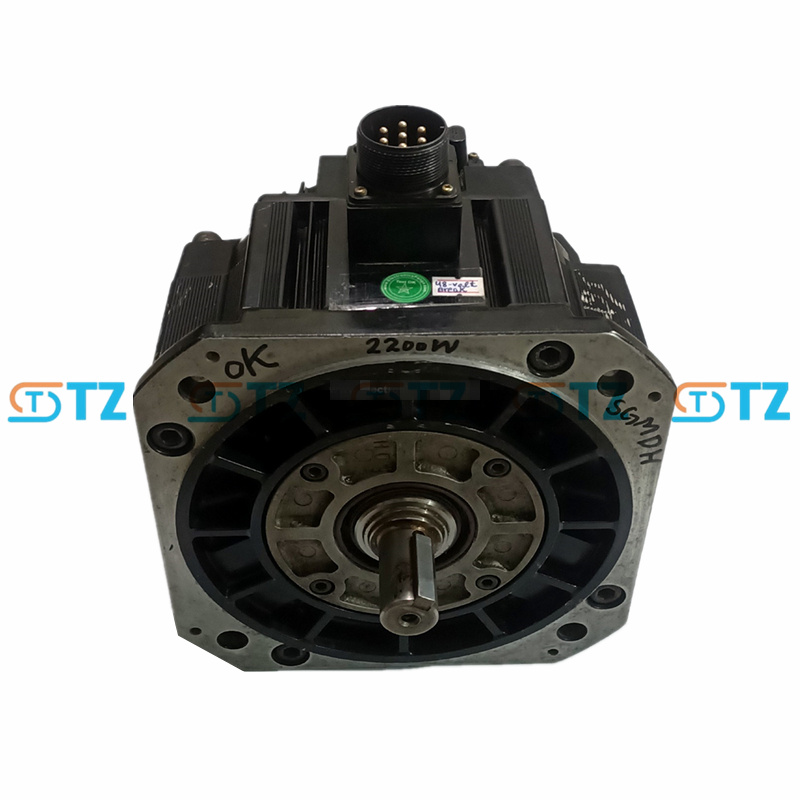

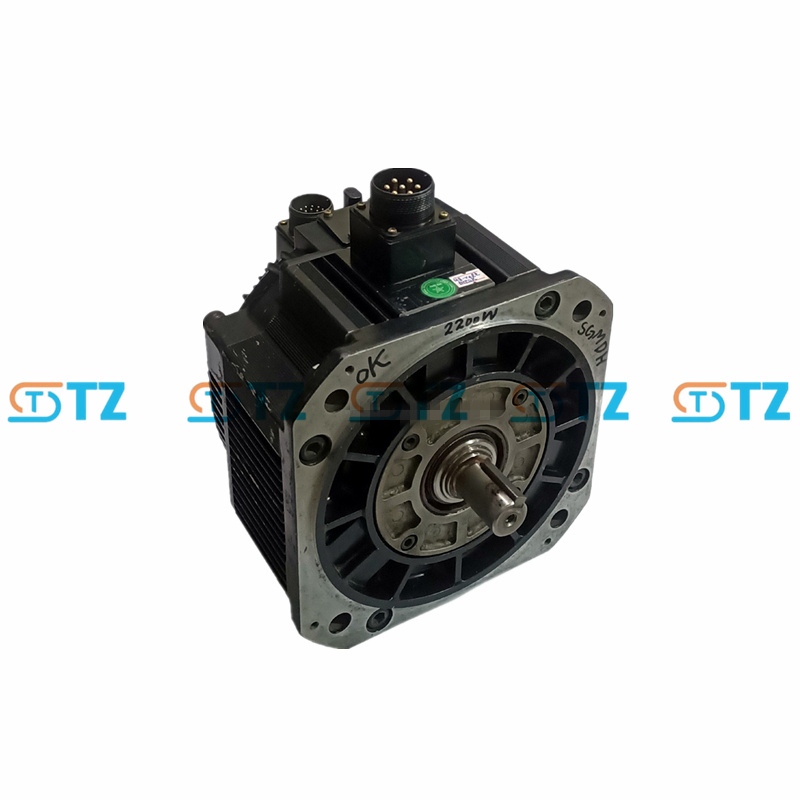

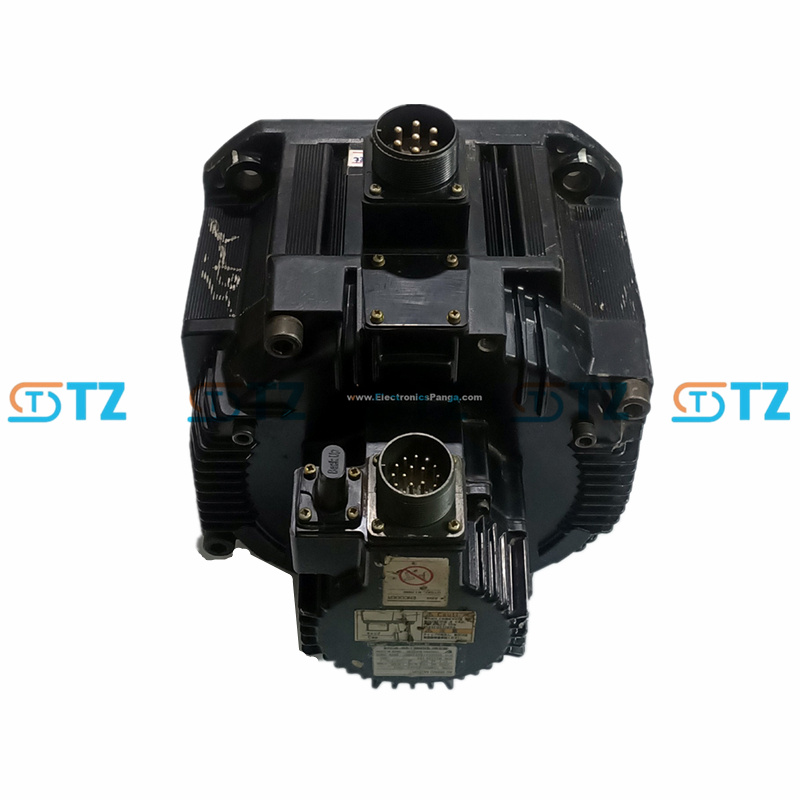

SERVOPACK CA YASKAWA SGMDH-22A2A-YR13 SÉRIE SIGMA-II

Paramètre du produit

Modèle: SGMDH-22A2A-YR13

Série : Sigma-II SGMDH

Puissance nominale : 2,2 kW (2,95 CV)

Tension nominale : 200 VCA (triphasé)

Courant nominal : 15,7 A

Vitesse nominale : 1500 tr/min

Vitesse maximale : 2000 tr/min

Couple nominal : 14,0 Nm

Couple maximal : environ 42,0 Nm (300 % du couple nominal, référence à la norme Sigma-II)

Inertie du rotor : Inertie élevée, environ 0,0675 kg·m² (se référer à SGMDH-22A,)

Codeur : codeur absolu 17 bits (131072 ppr)

Classe de protection : IP67 (complètement fermé, sauf extrémité d'arbre, il faut confirmer le joint d'huile)

Classe d'isolation : classe F

Conception de l'extrémité de l'arbre : arbre droit avec rainure de clavette, sans frein, sans joint d'huile

Méthode de refroidissement : refroidissement naturel

Température ambiante : 0 à +40°C

Humidité ambiante : 20% à 80% (sans condensation)

Indice de vibration : 15 µm ou moins

Certification : UL, cUL, CE (selon EN 50178, EN 55011 Classe A, EN 61800-3)

Fonctionnalité

Puissance et couple élevés : puissance nominale de 2,2 kW et couple nominal de 14,0 Nm (maximum : 42,0 Nm) pour les applications à fortes charges. La conception à forte inertie assure stabilité et résistance aux fluctuations de charge.

Positionnement haute précision : le codeur absolu 17 bits (131 072 points par minute) assure un contrôle de position haute résolution sans retour à l'origine après une panne de courant. Il prend en charge le contrôle en boucle fermée (des pilotes compatibles tels que SGDM-20ADA sont requis).

Robuste et durable : indice de protection IP67 (sauf extrémité d'arbre), adapté aux environnements industriels difficiles. Joint d'étanchéité pour une meilleure protection de l'extrémité d'arbre. Isolation de classe F pour un fonctionnement à haute température.

Configuration flexible : arbre droit avec rainure de clavette pour une connexion facile aux machines lourdes. Frein ou joint d'huile en option.

Compatibilité des variateurs : Conçu pour les variateurs Sigma-II (par exemple, SGDM-20ADA, SGDH-20AE), également compatible avec Sigma-5 (SGDV-180A01A, sous réserve de vérification). Prise en charge du contrôle analogique de la tension/du train d'impulsions et de la communication MECHATROLINK-II (pilote visuel).

Scénario d'application

Grandes machines CNC : broche d'entraînement ou arbre d'alimentation robuste pour les besoins de couple élevés.

Robots industriels : Contrôlez la base ou l'articulation d'un grand bras robotique pour assurer un mouvement stable.

Équipement de presse : entraînez les pièces de puissance de la poinçonneuse ou de la machine de moulage par injection pour garantir une sortie de force élevée.

Manutention : Contrôler des convoyeurs ou des ascenseurs lourds pour manipuler de lourdes charges.

Machines d'emballage : Entraîne la broche ou le mécanisme de traction de la grande ligne d'emballage pour maintenir la stabilité.

Énergie éolienne : pour les systèmes à lacet ou à pas variable afin de fournir un couple fiable.

Produits Avantage :

Tous les articles sont des stocks prêts à l'emploi du distributeur, des articles neufs d'origine, veuillez nous informer si d'autres conditions sont nécessaires, d'occasion, en boîte ouverte, remis à neuf, etc.

De nombreux produits disponibles n'attendent que vous, n'hésitez pas à demander pour obtenir une meilleure offre !!!
